Dexter Laundry T-650 - Εγκατάσταση Ηλεκτρικών Συνδέσεων; Προδιαγραφές Ασφαλειών

58
8514-300-001 REV PR

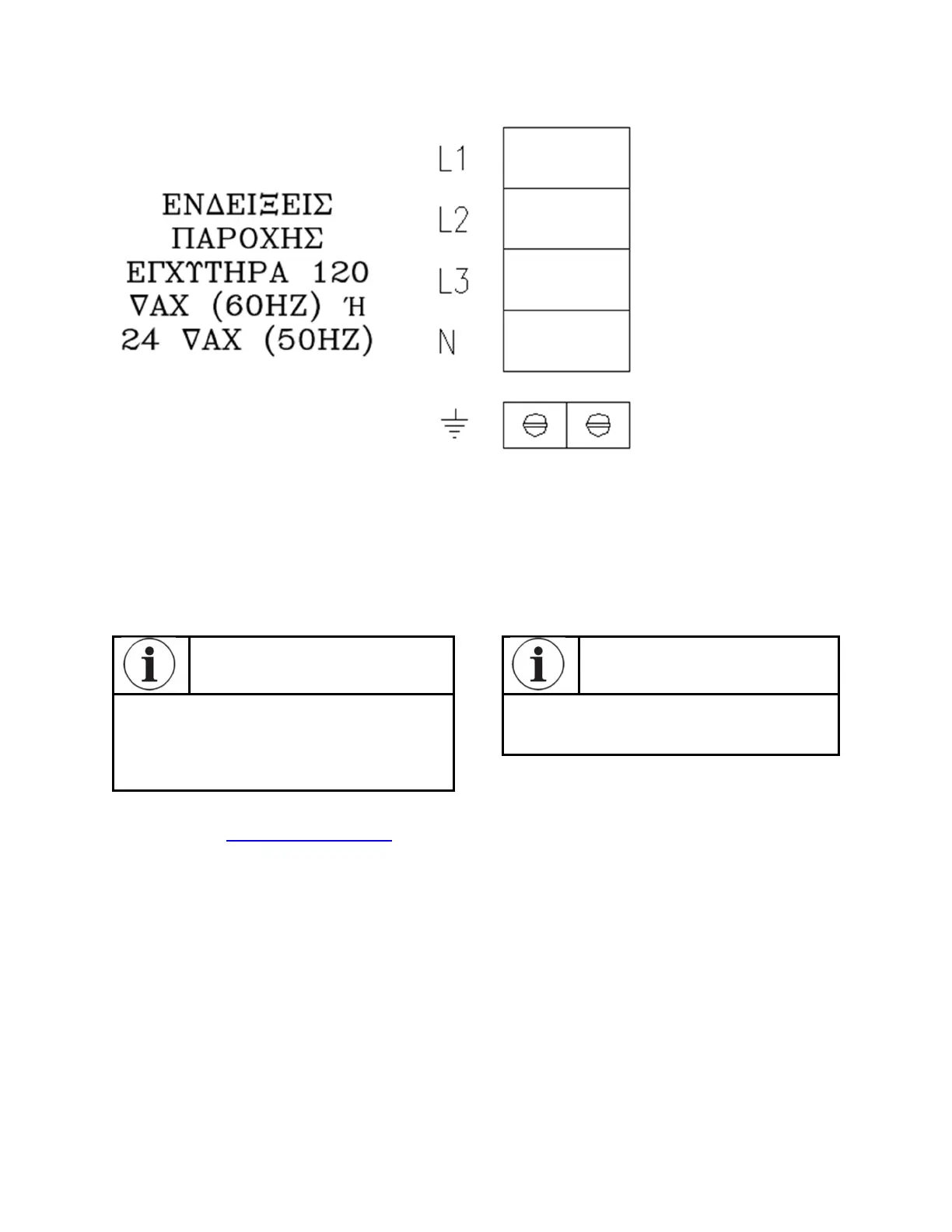

Εικόνα 7-37 Ηλεκτρικές συνδέσεις
7.1.11.1 Εγκατάσταση ηλεκτρικών συνδέσεων
7. Απενεργοποιήστε κάθε τροφοδοσία του πλυντηρίου.
8. Αφαιρέστε το πάνω πάνελ του πλυντηρίου και εντοπίστε τη μονάδα του τερματικού
τροφοδοσίας κοντά στο πίσω μέρος του διαμερίσματος ελέγχου.
9. Για 230V-1PH-50Hz, συνδέστε L1, N και γείωση.
ΠΛΗΡΟΦΟΡΙΕΣ
Το SCCR για όλα τα πλυντήρια είναι 5kA
7.1.11.2 Προδιαγραφές ασφαλειών
Ανατρέξτε στο Φύλλο προδιαγραφών για απαιτούμενο μέγεθος ΑΣΦΑΛΕΙΑΣ με
ΧΡΟΝΟΚΑΘΥΣΤΕΡΗΣΗ (ΔΙΠΛΟ ΣΤΟΙΧΕΙΟ) (ή αντίστοιχο ασφαλειοδιακόπτη)
Η εγκατάσταση θα πρέπει να πληροί τις ηλεκτρικές απαιτήσεις της χώρας εγκατάστασης. Ο υπεύθυνος
εγκατάστασης θα πρέπει εξασφαλίσει ένα διακόπτη αποσύνδεσης, για τη διακοπή όλων των γραμμών.
Ενδέχεται να υπάρχει τοπική ή εθνική απαίτηση να υπάρχει διακόπτης ηλεκτρικής διακοπής που να
είναι ορατός και προσβάσιμος
στο χώρο που βρίσκεται εγκατεστημένο το πλυντήριο.
ΠΛΗΡΟΦΟΡΙΕΣ
Είναι σημαντικό η βίδα γείωσης δίπλα στη μονάδα
του τερματικού τροφοδοσίας TB-1 να είναι
συνδεδεμένη σε αξιόπιστη εξωτερική γείωση.
