Dexter Laundry T-650 - Μονάδα Μετασχηματιστή; Συνδέσεις Μονάδας Μετασχηματιστή

61
8514-300-001 REV PR
7.1.12
Μονάδα μετασχηματιστή
Η μονάδα μετασχηματιστή βρίσκεται εντός της κοιλότητας του πίνακα και με εύρος από 175 έως
260 volt με χαμηλότερο τα 24 volt. Υπάρχουν δύο τερματικά στη μονάδα μετασχηματιστή για
τη βασική τροφοδοσία (εισόδου). Χρησιμοποιήστε το τερματικό με την ένδειξη “L1 200V” για
τροφοδοσίες μεταξύ 175 και 229 volt. Χρησιμοποιήστε το τερματικό με την ένδειξη “L1 230V”
για τροφοδοσίες μεταξύ 230 και 260 volt.
7.1.12.1 Συνδέσεις
μονάδας μετασχηματιστή

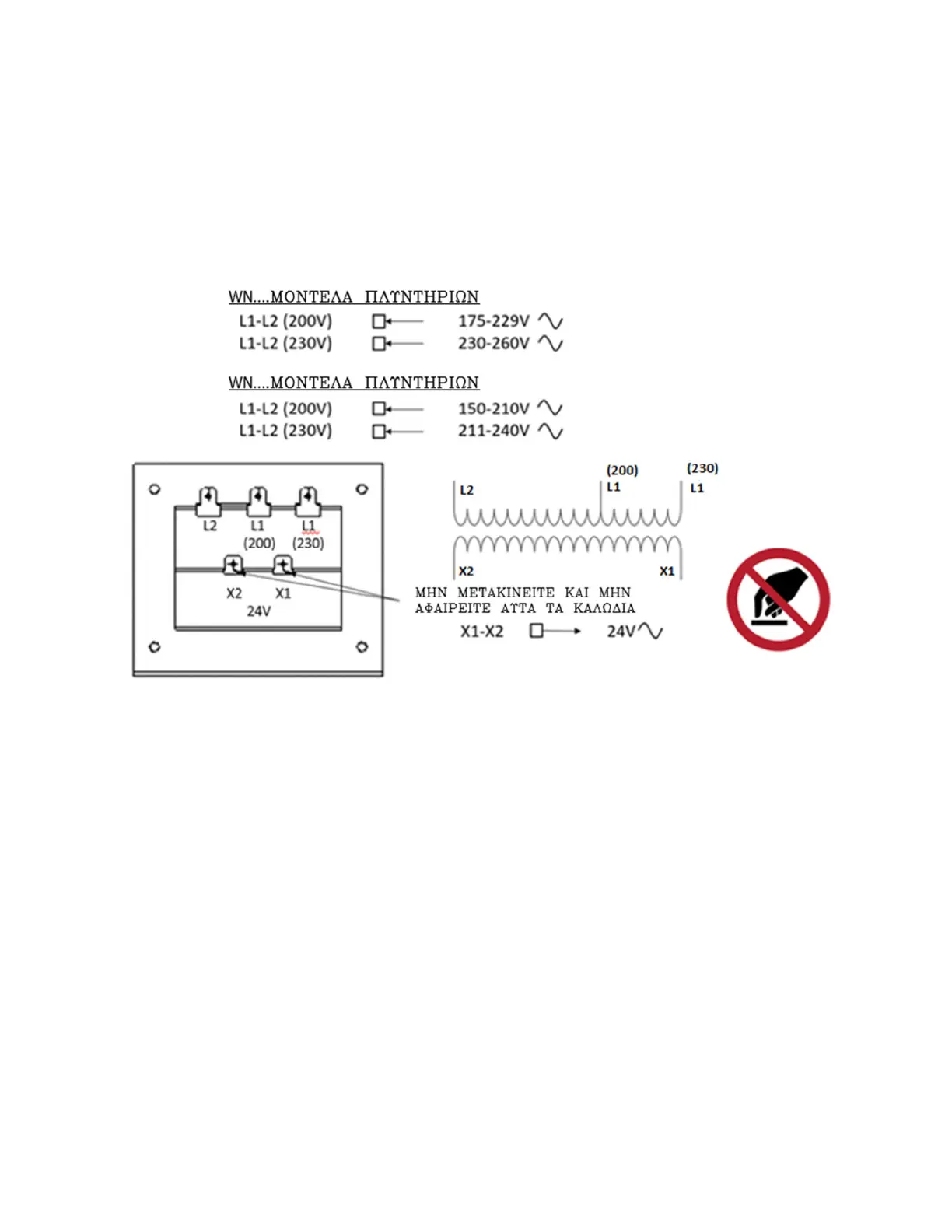

Εικόνα 7-38 Λεπτομέρειες συνδέσεων μονάδας μετασχηματιστή
