DIMOEL KIT BATT12V - Programacion de las Funciones

9
Sensibilidad del sensor
antiaplastamiento
FUNCION
Sensibilidad elevada: hoja ligera
Sensibilidad baja: hoja pesada
POSICION
DESCRIPCION
Tiempo de pausa
Cierre automático
Hoja doble o única
Comando de START
Activa
No activa
Hoja doble
Hoja única
30 segundos
1 minuto
Contacto a la regleta de conexión Normalmente cerrado
Contacto a la regleta de conexión Normalmente abierto
DIP SWITCH 6 NO UTILIZADO

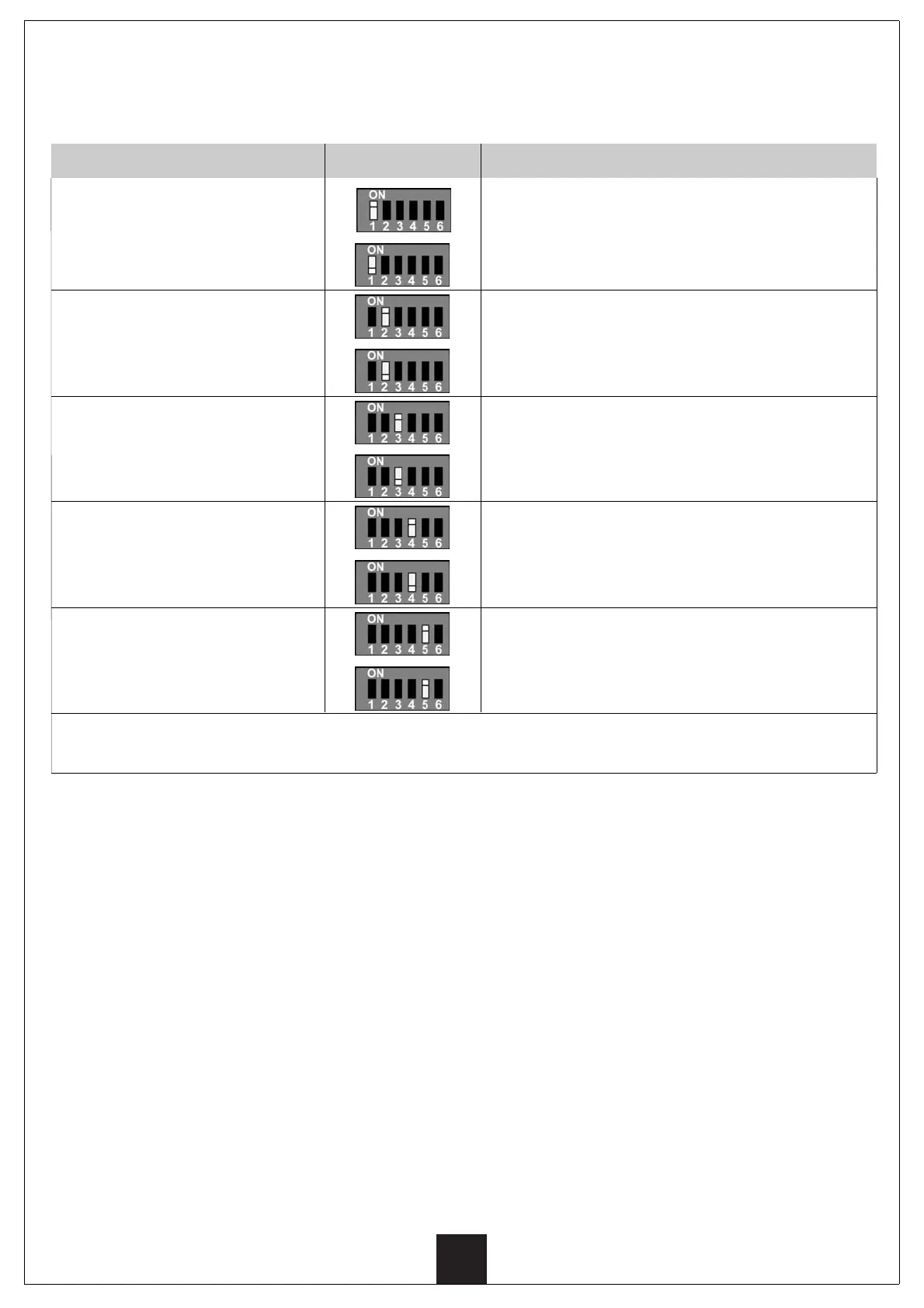

PROGRAMACION DE LAS FUNCIONES
Proceder ahora con la personalización de las lógicas de funcionamiento. Esta operación, que tiene el fin de adaptar el
funcionamiento del sistema de apertura a vuestro gusto, se efectúa mediante el mini switch de 6 posiciones presente
en la placa (SW2). La siguiente tabla os indica que tipo de función podéis seleccionar.
DIP 1: Sensibilidad del sensor antiaplastamiento
Interviene cuando el esfuerzo sobre la hoja, causado por
un obstáculo en el espacio de movimiento, supera un
cierto valor. El valor de sensibilidad es seleccionable.
Nosotros os aconsejamos programarlo inicialmente en
sensibilidad alta.
Si durante el funcionamiento en la estación fría, la
puerta se bloquea sin motivos aparentes, entonces
programarlo como baja.
DIP 2: Tiempo en fase de pausa
Cuando se presentan las siguientes condiciones, el
movimiento de las hojas se detiene durante un tiempo
definido como “tiempo de pausa”.
DURANTE LA APERTURA
Si interviene el sensor antiaplastamiento, el movimien-
to de las hojas se detiene e invierte durante 4 segun-
dos, liberando el área interesada y se detiene nueva-
mente entrando en la condición de pausa. Si ha sido
habilitada la función de CIERRE AUTOMATICO, después
del tiempo de pausa (30 a 60 segundos) la puerta
cierra. En caso contrario, el sistema espera un nuevo
comando de START antes de completar el ciclo.
DURANTE LA FASE DE CIERRE
Si interviene el sensor antiaplastamiento, el movimiento
de las hojas se detiene e invierte durante 4 segundos,
liberando el área interesada y se detiene nuevamente
entrando en la condición de pausa. Si ha sido habilita-
da la función de CIERRE AUTOMATICO, después del
tiempo de pausa (30 a 60 segundos) la puerta cierra.
En caso contrario, el sistema espera un nuevo
comando de START antes de completar el ciclo.
DIP 3: Cierre automatico
Si está habilitado permite a la puerta cerrarse después
del tiempo de pausa.
DIP 4: Hoja unica o doble
Permite la selección del tipo de puerta. Si la puerta es
de una sola hoja, conectar el operador a los bornes
reseñados como M1.
DIP 5: Comando de start
Permite seleccionar el tipo de contacto del pulsador de
START, normalmente cerrado o normalmente abierto.
DIP 6: No utilizado
