DIMOEL KIT BATT12V - Medidas de Instalação

15
ABERTURA 90° ABERTURA 110°

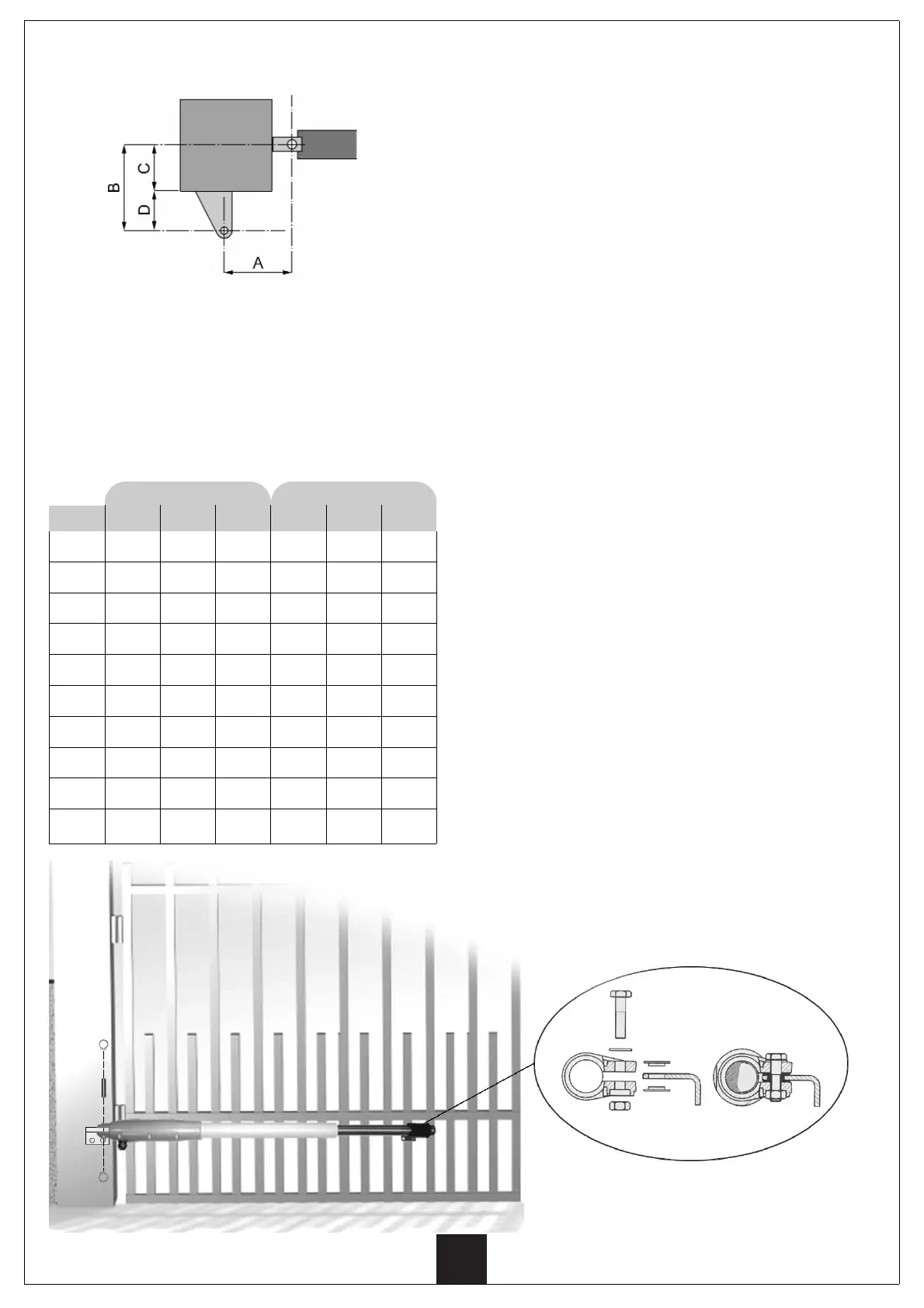

MEDIDAS DE INSTALAÇÃO
Para efectuar uma correcta instalação dos operadores
e garantir um funcionamento perfeito da automatização,
é necessário respeitar as cotas de medição referidas
na tabela abaixo.
Eventualmente, modificar a estrutura do portão de
maneira a adaptálo a um dos casos referidos na tabela
abaixo.
D(mm)
105
105
90
80
70
60
50
50
/
/
B(mm)
135
145
140
140
140
140
140
150
/
/
A(mm)
130
120
120
120
120
120
120
110
/
/
D(mm)
125
115
105
105
90
80
70
60
50
50
B(mm)
155
155
155
165
160
160
160
160
160
160
A(mm)
130
130
120
120
120
120
120
120
120
110
C(mm)
30
40
50
60
70
80
90
100
110
120
Para instalar de forma correcta os operadores à porta,
observe cuidadosamente os pontos a seguir:
• Marcar nos postes as medidas A e B que se
considerar mais oportunas.
• Instalar os suportes 5 aos postes e posicionar os
operadores neles.
• Introduzir a cavilha 6 no orifício e bloqueá-lo nas
duas extremidades utilizando os dois anéis de
retenção seeger 7.
DURANTE TODAS ESTAS OPERAÇÕES, EVITE MANTER O
OPERADOR PENDURADO; tem de ficar horizontalmente
sem pendurar por um só ponto.
• Montar o suporte 8 com a pinça tubular 9 como
indicado na figura.
• Montar as duas arruelas de plástico 10 no suporte
8. Eventualmente utilizar gordura para sujeitá-las,
de modo que durante a montagem da pinça tubular
9 não se desloquem ou caiam.
• Posicionar o suporte 8 com as arruelas de plástico
10 na pinça tubular 9 alinhando os orifícios.
CUIDADO! A PINÇA TUBULAR TEM DE SER MONTADA
COM O LADO DO ALOJAMENTO HEXAGONAL PARA
BAIXO.
• Colocar a porca 11 no seu lugar (por baixo),
introduzir a arruela 12 no parafuso 13, montar o
parafuso 13 e aparafusar sem fazer excessiva força.
• Retirar totalmente a haste do aparelho 1 desapara
fusando-a manualmente; quando se chegar ao tope,
aparafusá-la novamente de uma volta.
• Introduzir a haste do aparelho 1 na pinça tubular 9
(porca na parte de baixo) e colocá-la a 1,5 cm da
ponta da haste.
• Fechar a porta e bloqueá-la ao seu tope central,
posicionar o aparelho horizontalmente, localizar a
posição dos dois orifícios do suporte 8 sobre a
folha e instalá-la de forma que suporte grandes
esforços.
• Afrouxar o parafuso 13 da pinça tubular 9.
A referida, deslocando-se por todo o comprimento
da haste do operador, permite verificar que a
abertura da folha é total. Esta verificação tem de se
fazer unicamente para simular uma abertura manual
de emergência por falta de luz (se não utilizar
bateria de emergência) ou de não-funcionamento do
automatismo. Fechar novamente, bloqueando a
porta e, apertar o parafuso 13 da pinça tubular 9.
