AUFNAHMEEMPFINDLICHKEIT
ANTIQUETSCHEN
FUNKTION
Hohe Empfindlichkeit : leichter Torflügel
Niedrige Empfindlichkeit : schwerer Torflügel
POSITION
BESCHREIBUNG
STILLSTANDSZEITEN
AUTOMATISCHER RÜCKVERSCHLUSS
DOPPELTER ODER EINZELNER
TORFLÜGEL
STARTSTEUERUNG
Aktive
Nicht aktive
Doppelter Torflügel
Einzelner Torflügel
30 Sekunden
1 Minute
Normalerweise geschlossener Klemmleistenkontakt
Normalerweise geöffneter Klemmleistenkontakt
NICHT VERWENDETER DIP-VERTEILER 6

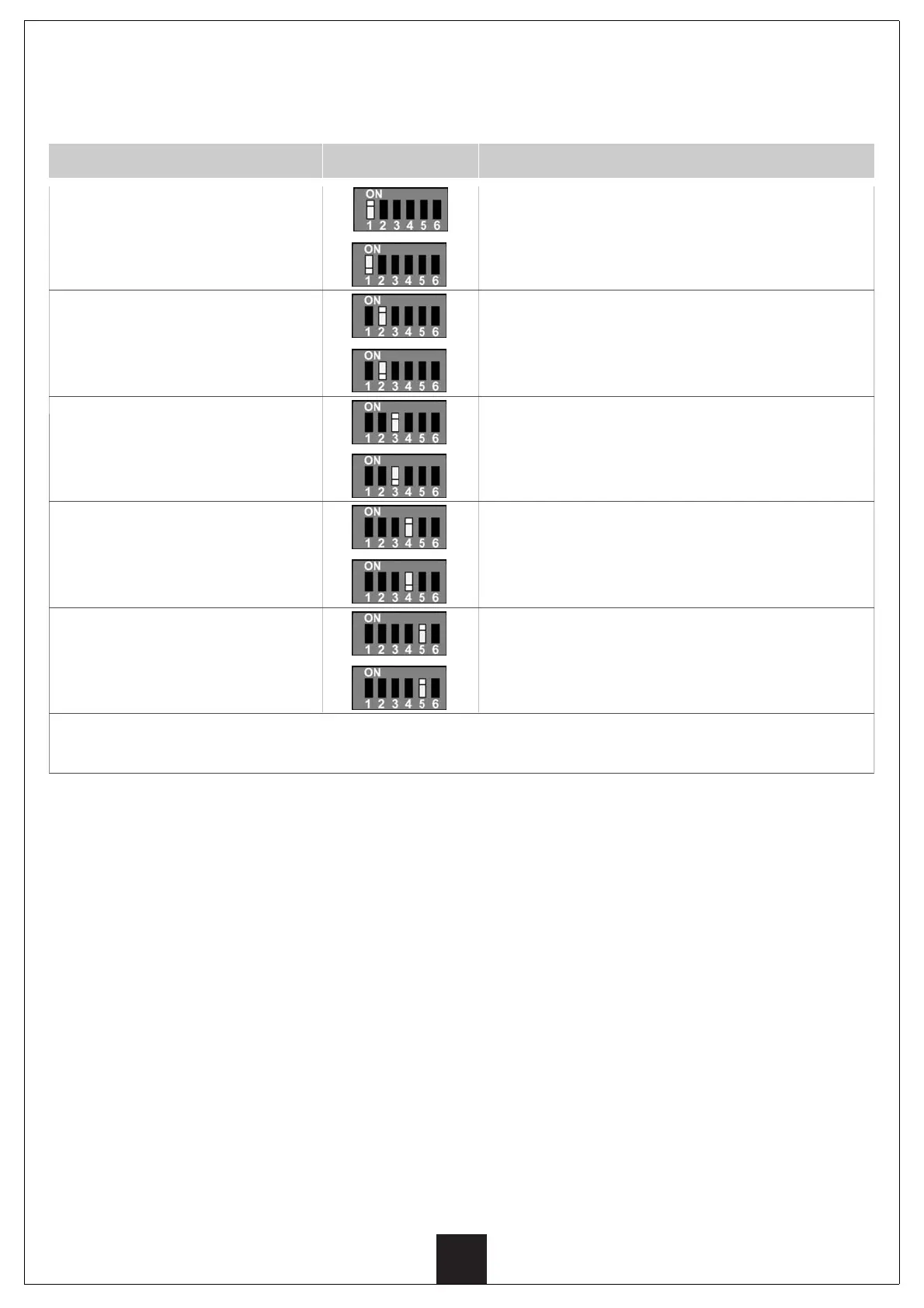

EINSTELLUNG DER FUNKTIONEN
Nun kann mit der Einstellung der Funktionslogiken fortgefahren werden. Diese Einstellung mit dem Zweck der individuel-
len Anpassung der Systemfunktionen des Öffnungsvorgangs an die Bedürfnisse de Nutzers erfolgt über den Miniswitch
mit 6 Stellpositionen auf der Leiterplatte (SW2). Die folgende Tabelle veranschaulicht die Auswahl der verfügbaren Funktionen.
DIP 1: AUFNAHMEEMPFINDLICHKEIT ANTIQUETSCHEN
Greift ein, wenn die Beanspruchung des Flügels,
verursacht durch ein im Bewegungsraum befindliches
Hindernis, einen bestimmten Wert übersteigt. Die
Sensibilitätsschwelle ist einstellbar. Es wird empfohlen,
die Sensibilität auf „hoch” einzustellen.
Sollte das Tor während der kalten Jahreszeit ohne sicht-
baren Grund blockieren, kann die Sensibilität auf „nie-
drig“ umgestellt werden.
Dip 2 STILLSTANDSZEITEN
Unter den folgenden Bedingungen stoppt die Bewegung
der Flügel für eine Dauer, die als “Pausenzeit” definiert ist.
WÄHREND DES ÖFFNENS: Bei Auslösen des Sensors
gegen das Einquetschen, stoppen die Torflügel, die
Bewegungsrichtung wird für 4 Sekunden umgekehrt, um
das Hindernis freizugeben, anschließend stoppt das Tor
erneut und verbleibt im Modus Pause. Wurde die
Funktion AUTOMATISCHES SCHLIESSEN aktiviert,
schließt sich das Tor nach Ablauf der Pausenzeit (30
oder 60 Sekunden). Andernfalls wartet das System
einen erneuten Befehl START, um den Zyklus fortzusetzen.
WÄHREND DES SCHLIESSENS: Bei Auslösen des
Sensors gegen das Einquetschen, stoppen die
Tor flügel, die Bewegungsrichtung wird für 4 Sekunden
umgekehrt, um das Hindernis freizugeben, anschließend
stoppt das Tor erneut und verbleibt im Modus Pause.
Wurde die Funktion AUTOMATISCHES SCHLIESSEN
aktiviert, schließt sich das Tor nach Ablauf der
Pausenzeit (30 oder 60 Sekunden).
DIP 3: AUTOMATISCHER RÜCKVERSCHLUSS
Ist diese Funktion aktiviert, schließt das Tor nach
Ablauf der Pausenzeit automatisch.
DIP 4: DOPPELTER ODER EINZELNER TORFLÜGEL
Auswahlfunktion für den jeweiligen Tortyp. Verfügt das
Tor über nur einen Flügel, schließen Sie das Stellglied
bitte an die mit M1 gekennzeichneten Klemmen an.
DIP 5: STARTSTEUERUNG
Gestattet die Auswahl der Kontaktart der Taste START
auf normalerweise geschlossen oder normalerweise
geöffnet.
DIP 6: NICHT VERWENDETER
