18
AUTO-APRENDIZAGEM DOS TEMPOS
Antes de proceder seleccionar com o SW2 a condição
porta singular ou porta dupla conforme o tipo de insta-
lação (ver tabela pág. 19) e o selector porta leve ou
porta pesada na posição porta leve.
Carregar no botão AUTO na ficha de comando e manter
carregado durante pelo menos 10 segundos. O LED L1
inicia a piscar, contemporaneamente os motores (um
de cada vez) entram em movimento e efectuam dois
ciclos de abertura e 2 ciclos de encerramento.
PRESTAR A MÁXIMA ATENÇÃO DURANTE A APRENDIZA-
GEM DOS TEMPOS PARA EVITAR DE OBSTACULAR OS
MOVIMENTOS DA PORTA.
N.B. Se durante os movimentos de auto-aprendiza-
gem uma das portas ficar bloqueada antes de alcançar
a batida de encerramento ou de abertura, deslocar o
selector porta leve ou porta pesada na posição porta
pesada (ver tabela pág. 19) e repetir a operação desde
o começo. Isto pode ocorrer se as portas do portão são
demasiado pesadas ou se houver um atrito excessivo.
Proceder com a memorização dos transmissores.
MEMORIZAÇÃO DOS TRANSMISSORES
Per efectuar a memorização dos transmissores proce-
der da seguinte forma:
• Carregar e manter carregado na tecla RX durante
2 segundos.
•O led L1 acende-se.
• Dentro de 10 segundos transmitir com o telecomando
e carregar numa qualquer das 4 teclas
•O led L1 apaga-se.
•Proceder da mesma forma para os outros
transmissores.
Com a memória esgotada (após 48 transmissores
memorizados) o led L1 executa 5 piscadas triplas.
Para cancelar os 48 códigos dos transmissores
proceder da seguinte forma:
• Carregar e manter carregado na tecla RX durante
10 segundos.
•O led L1 emite 5 piscadas singulares para indicar
que cancelou todo o conteúdo da memória.
Uma vez memorizadas, as funções associadas às
teclas do transmissor permanecem configuradas desta
forma:
Tecla 1: O comando de START permite de
activar a abertura da/s porta/s em todo
o seu curso.
Tecla 2: O comando de START PEDESTRE
permite de activar a abertura de uma só
das portas, aquela ligada aos bornes M1,
pela metade do tempo em relação ao
tempo de start.

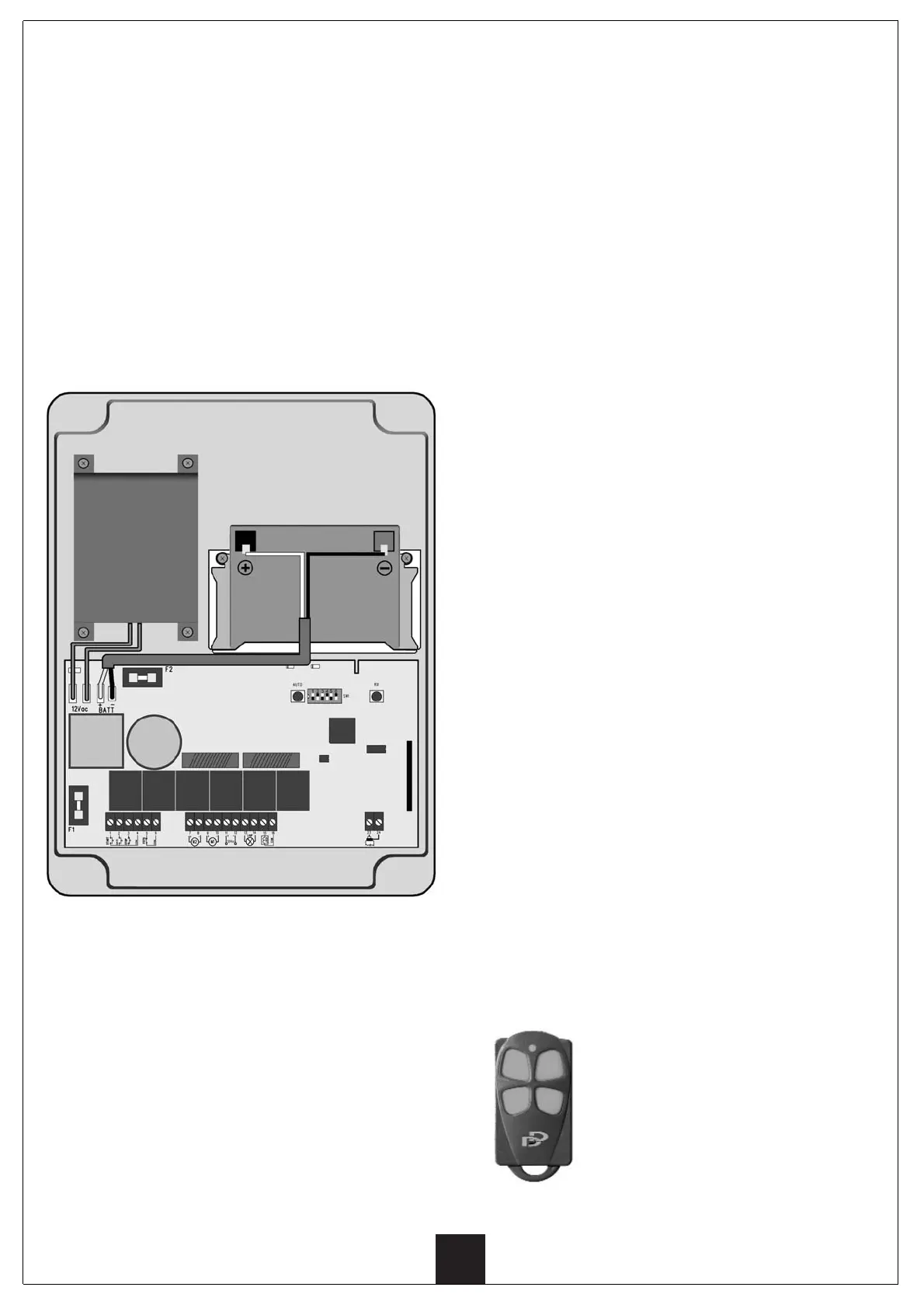

INSTALAÇÃO ACUMULADOR
Ao pretender usar a função antiblackout carece ligar um
acumulador de chumbo (do tipo sem manutenção) atra-
vés dos bornes próprios de enxerto e tomar o máximo
cuidado em respeitar as polaridades indicadas pela
serigrafia sobre a ficha de comando.
A bateria deve ter as seguintes características:
TIPO: DE CHUMBO SEM MANUTENÇÃO
TENSÃO: 12 V
CAPACIDADE: 4,2 Ah
Prático conjunto composto por bateria de chumbo sem
manutenção (12VOLT - 4,2Ah), cabo bipolar para a
ligação à PRG12PP e suporte para a referida.
CUIDADO: para atirar uma bateria descarregada, tem
de a remover do quadro de manobras e eliminá-la
respeitando as normativas vigentes. Desligue o quadro
da rede antes de realizar qualquer operação.
PROGRAMAÇÃO
Depois de ligados os componentes do automatismo
conforme as indicações referidas na serigrafia da ficha
e com referência à página anterior, aconselhamos pro-
ceder com a fase de auto-aprendizagem dos tempos de
abertura e de encerramento.
A ficha de comando é dotada de indicadores de LED
(L1, L2); de um selector de micro switch (SW2) para a
configuração das lógicas de funcionamento e de dois
botões para activar as fases de programação.
12
