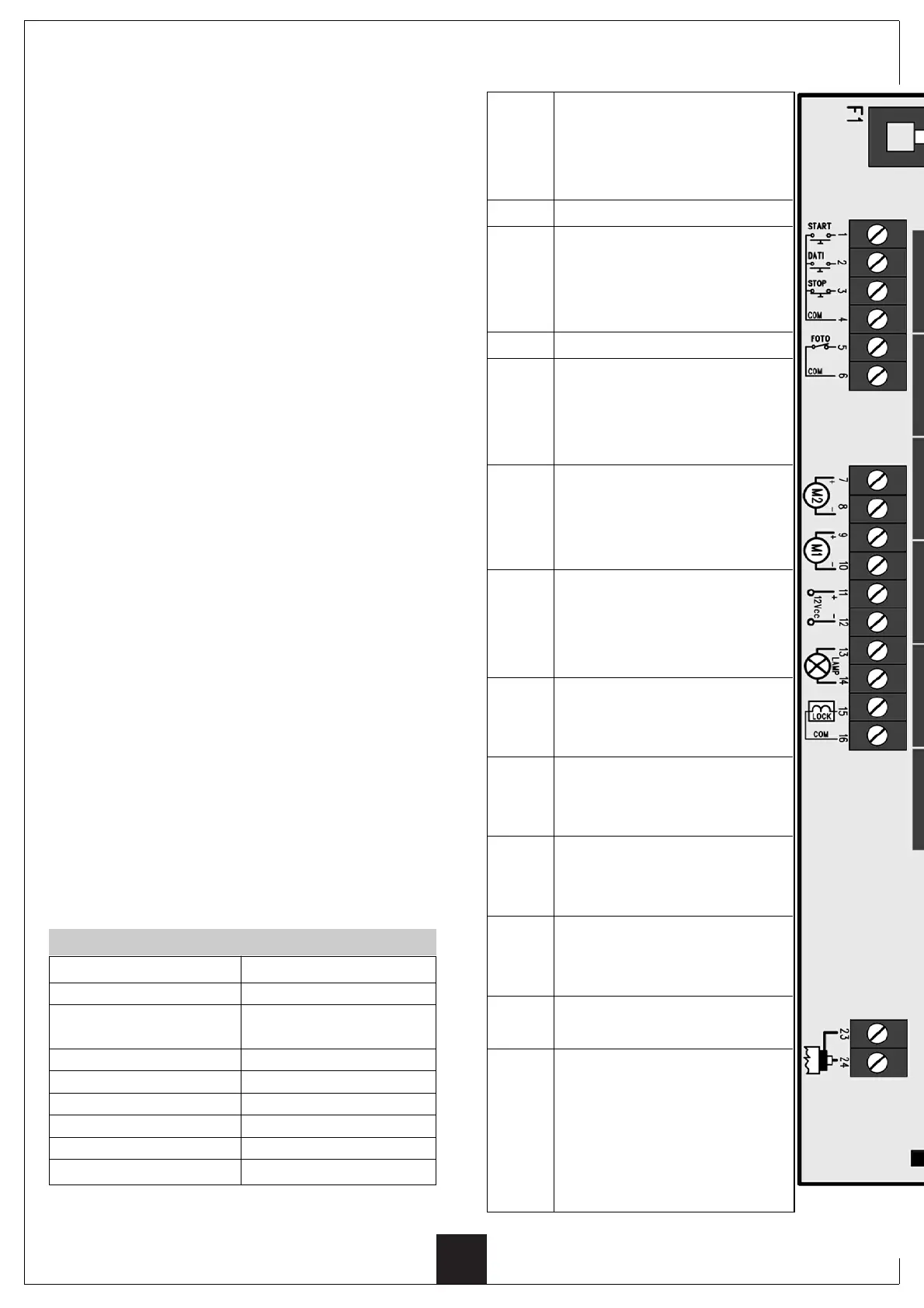

LIGAÇÕES AO BORNE
1 - 4
2
3 - 4
4
5 - 6
7 - 8
9 - 10
11 - 12
13 - 14
15 - 16
17 - 18 -
19 - 20 -
21 - 22
23
24
Ligar ao botão START (contacto
normalmente aberto ou normalmente
fechado que se pode seleccionar
na programação com switch 5).
Não utilizado
Ligar ao botão STOP (contacto
normalmente fechado).
Se não for utilizado ligar com fios
de ponte ao comum.
COMUN
Ligar ao contacto normalmente
fechado do células fotoeléctrica.
Se não for utilizado ligar com fios
de ponte ao comum.
Ligar ao motor 2 respeitando as
polaridades indicadas na serigrafia.
NÃO utilizar esta saída no caso
de portão de uma só porta.
Ligar ao motor 1 respeitando as
polaridades indicadas na serigrafia.
Utilizar esta saída no caso de
portão de uma só porta
Saída para a alimentação do célu-
las fotoeléctrica. Tensão 12VDC
contínuos, corrente máxima 500mA.
Collegare al lampeggiante di
segnalazione. Tensione 12Volt,
potenza massima lampadina 10W.
Ligar ao pisca-pisca de sinalização.
Tensão 12 Volt, potência máxima
lâmpada de 10 W.
Não utilizado.
Ligar ao resguardo do cabo de
antena.
Ligar ao conector central do cabo
de antena. Utilizar antena com
frequência nominal 433 MHz.
Em alternativa ligar um condutor
com isolamento principal com
17 cm de comprimento
DESCRIÇÃO DA CENTRALE DE
COMANDO
A PRG12PP foi desenhada para o comando de portões
de dupla porta e de porta única, motorizados com
actuadores em corrente contínua a 12 Volt.
As vantagens derivantes do uso de sistemas de auto-
mação com tensão muito baixa que utilizam a PRG12
encontram-se listadas abaixo:
• Eliminação do risco de electrificação acidental das
massas metálicas ligadas à central (actuadores,
portas e acessórios).
• Segurança contra o esmagamento, realizada com o
detector de esforço no motor que garante a parada
do movimento da porta no caso de obstáculo não
detectado pelas células fotoeléctricas.
• Função antiblackout com o auxílio de um acumulador
de chumbo que permite o funcionamento do sistema
mesmo ao faltar energia eléctrica.
• Abrandamento das portas na zona de paragem,
impede o encerramento ruidoso e os ressaltos das
portas.
• Auto-aprendizagem dos tempos, em fase de
programação o sistema executa um ciclo de
memorização dos tempos de encerramento e de
abertura das portas facilitando assim as operações
de ajuste e regulação.
Os ingressos ao borne prevêem o uso dos seguintes
componentes:
• Ingresso para detector infravermelho (CÉLULAS
FOTOELÉCTRICAS).
• Ingresso para botão de bloqueio (STOP).
• Ingresso para botão de abertura (START).
As saídas ao borne prevêem:
• Alimentação motor 1 e motor 2.
• Pisca-pisca de 12 Volt (max 10 W).
• Alimentação acessórios de 12 Volt contínuos.
• Fechadura eléctrica de 12 Volt contínuos.
O receptor integrado é do tipo supereterodina com filtro
de faixa estreita em antena.
O sistema pode memorizar até 48 transmissores da
série Personal Pass.
Alimentação 230 VAC 50 Hz
Carga máx motor 3 A
Carga máx acessórios 10 W
alimentados a 12 VAC
Temperatura de trabalho -20 ÷ +50 °C
Fusíveis de protecção F1 = 2 A
F2 = 10 A
Dimensões 210 x 275 x 100 mm
Peso 2,5 Kg
Grau de protecção IP55
ESPECIFICAÇÕES TÉCNICAS PRG12PP
