DIMOEL KIT BATT12V - Repartição das Funções

19

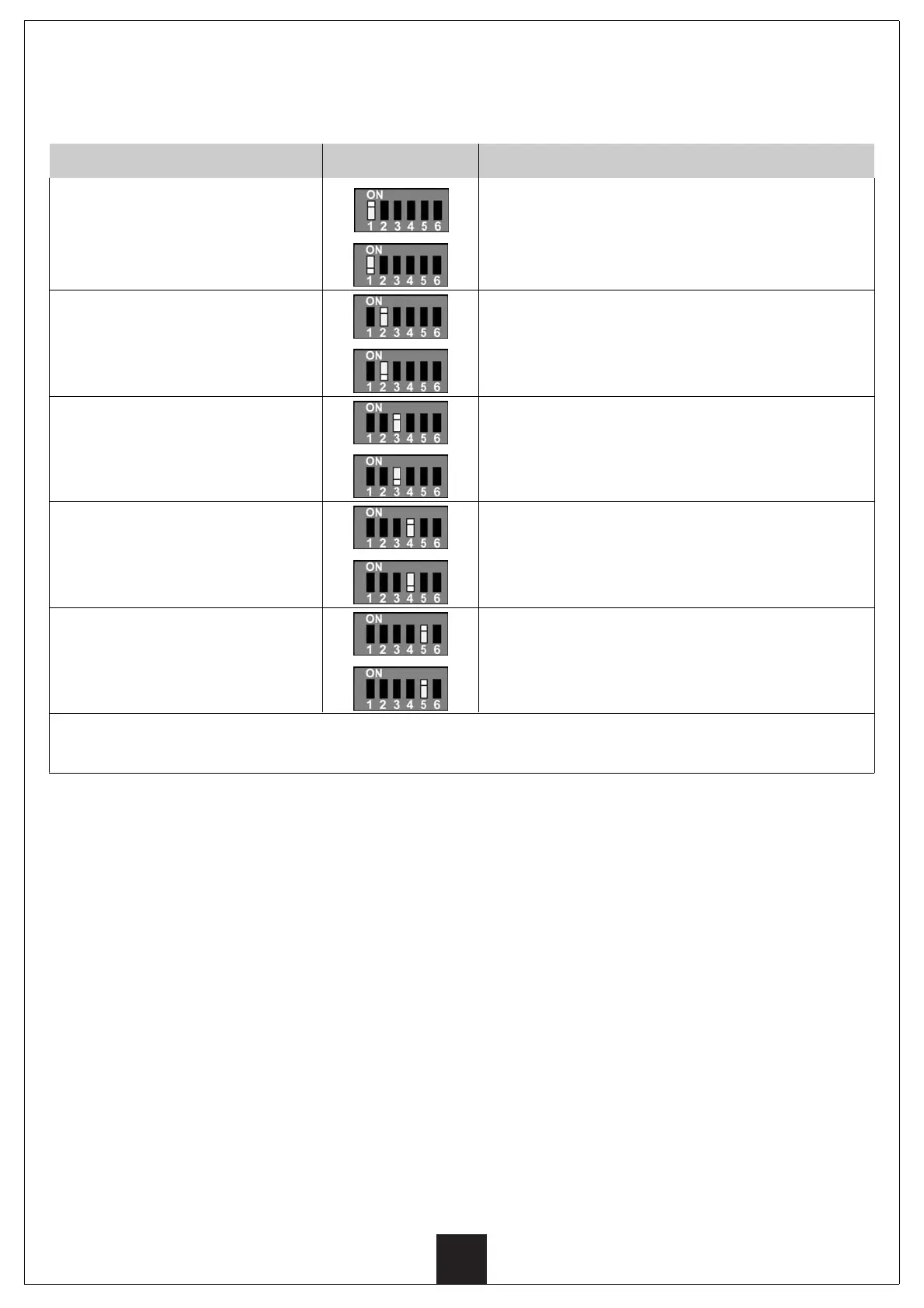

SENSIBILIDADE DO SENSOR CONTRA
O ESMAGAMENTO
FUNÇÃO
Sensibilidade alta
(ver fase de auto-aprendizagem)
Sensibilidade baixa
(ver fase de auto-aprendizagem)
POSIÇÃO
DESCRIÇÃO
TIEMPO EM FASE DE
PAUSA
ENCERRAMENTO
AUTOMÁTICO
PORTA DUPLA OU SINGULAR
COMANDO DE START
Automática
Manual
Porta dupla
Porta singular
30 segundos
1 minuto
Contacto ao borne Normalmente fechado
Contacto ao borneNormalmente aberto
DIP SWITCH 6 NÃO UTILIZADO
REPARTIÇÃO DAS FUNÇÕES
Proceder agora com a personalização das lógicas de funcionamento. Esta operação, que tem a finalidade de adaptar o
funcionamento do sistema de abertura ao Vosso gosto, efectua-se a actuar no mini switch de 6 posições presente na
ficha (SW2). A tabela a seguir indica qual o tipo de função que se pode seleccionar.
Dip1: Sensibilità do sensor contra o esmagamento
Intervém quando o esforço sobre a porta, causado por
um obstáculo no espaço de movimento, supera um
certo valor. O limite de sensibilidade pode ser
seleccionado. Nós aconselhamos de seleccioná-lo,
inicialmente, na sensibilidade alta.
Se durante o funcionamento na estação fria o portão
bloqueia-se sem motivos aparentes, então seleccione
como baixa.
Dip2: Tempo em fase de pausa
Ao se apresentarem as seguintes condições o movi-
mento das portas pára durante um tempo definido
como "tempo de pausa".
DURANTE A ABERTURA: Ao intervir um sensor contra o
esmagamento o movimento das portas pára; inverte-se
durante 4 segundos a livrar a área afectada e pára
novamente para se pôr na condição de pausa. Se foi
habilitada a função de VOLTAR A FECHAR AUTOMÁTICA,
após o tempo de pausa (30 ou 60 segundos) o portão
volta a fechar. Do contrário, o sistema espera um novo
comando de START antes de completar o ciclo.
DURANTE A FASE DE ENCERRAMENTO
Ao intervir o sensor contra o esmagamento o movimen-
to das portas pára; inverte-se durante 4 segundos a
livrar a área afectada e pára novamente para se pôr na
condição de pausa. Se foi habilitada a função de
VOLTAR A FECHAR AUTOMÁTICA, após o tempo de
pausa (30 ou 60 segundos) o portão volta a fechar.
Dip3: Encerramento automático
Quando habilitada permite ao portão de voltar a fechar-
se após o tempo de pausa
Dip4: Porta singular ou dupla
Permite a selecção do tipo de portão. Se o portão é de
porta singular ligar o actuador aos bornes marcados
como M1.
Dip5: Comando de Start
Permite de seleccionar o tipo de contacto do botão de
START normalmente fechado ou normalmente aberto
Dip6: Não utilizado
