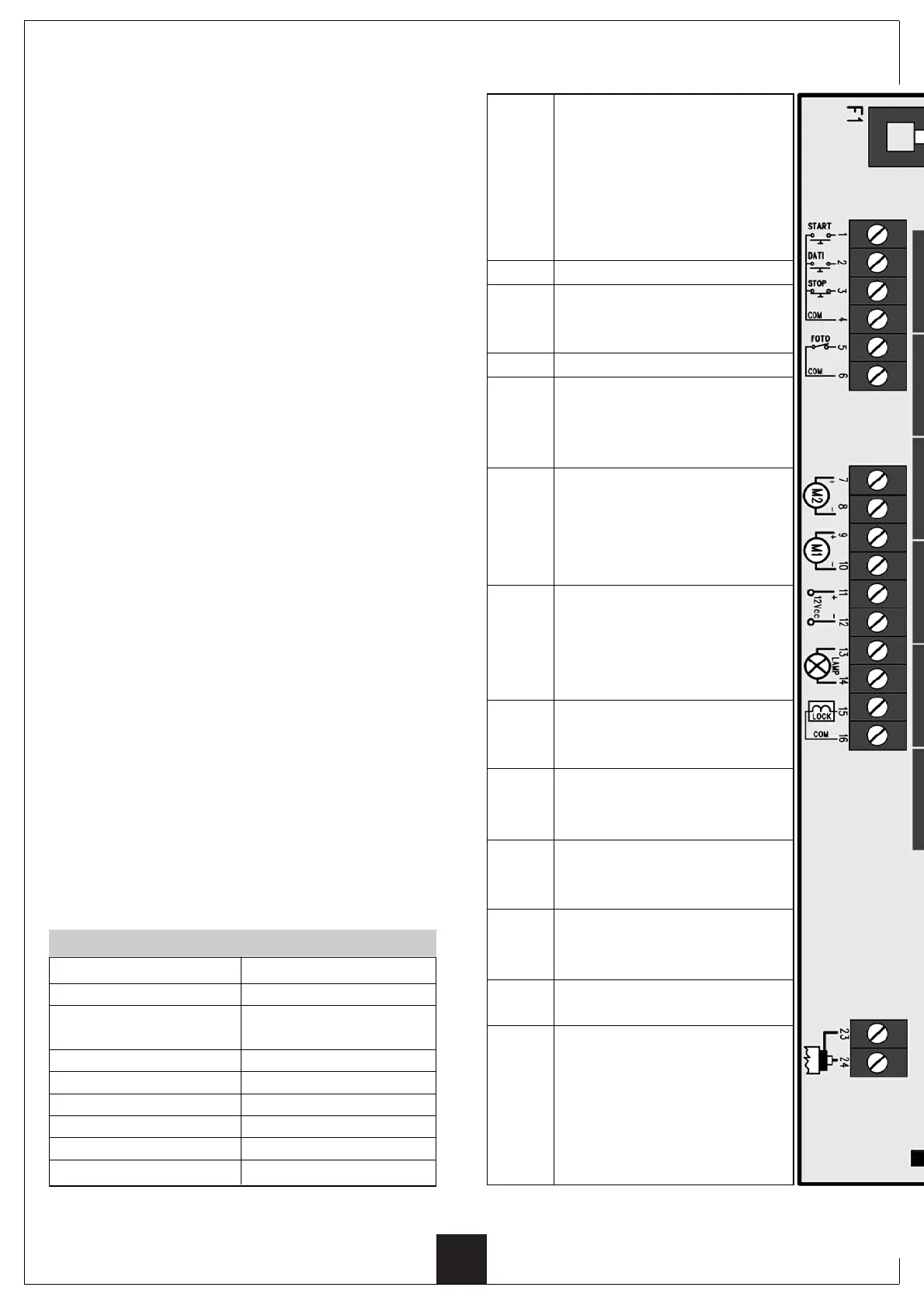

ANSCHLÜSSE AM KLEMMENBRETTBESCHREIBUNG DER STEUERUNG
Die PRG12PP wurde zur Steuerung von Toren mit einem
oder zwei Flügeln entwickelt, die mit 12 Volt-
Gleichstrom-Stellantrieben automatisiert werden. Eine
Niedrigstspannungs-Automatik, wie sie von der
Steuerzentrale PRG12PP verwendet wird, bietet die fol-
gende Vorteile:
• Ausschaltung des Risikos der versehentlichen
Elektrifizierung metallischer Massen, die an die
Steuerzentrale angeschlossen sind (Stellglieder,
Flügel, oder Zubehör).
•Sicherheit gegen Quetschungen, die durch einen
Beanspruchungsmesser des Motors gewährleistet
wird, welcher das Stoppen der Flügelbewegung
garantiert, falls ein vorhandenes Hindernis nicht von
den Fotozellen erfasst wurde.
• Antiblackout-Funktion durch einen Bleiakkumulator,
der die Funktionstüchtigkeit des Systems auch bei
fehlender Netzspannung gewährleistet.
• Abbremsen der Flügel im Endbereich, wodurch
lautes Schließen und das Zurückprallen der Flügel
verhindert wird.
•Eigenerfassung der Zeiten. In der Programmierungsphase
führt das System einen Speicherzyklus der Öffnungs
und Schließzeiten der Torflügel aus, wodurch die
Operationen der Eichung und Regulierung
vereinfacht werden.
Die Eingänge am Klemmenbrett sehen die Verwendung
folgender Komponenten vor:
• Eingang für den Infrarotsensor (FOTO).
• Eingang für Sperrtaste (STOP).
• Eingang für Öffnungstaste (START).
Die Ausgänge am Klemmenbrett sehen vor:
•Versorgung der Motoren 1 und 2.
•Warnblinkleuchte mit 12 Volt (max 10 W)
•Versorgung der Zubehör-Komponenten mit 12 Volt
Gleichstrom.
•Elektroschloss mit 12 Volt Gleichstrom.
Einbau-Empfänger 433 MHz (Superheterodynempfang).
Auf dem System können bis zu 48 Sender der Serie
Personal Pass.
Versorgung 230 VAC 50 Hz
Max. Motorbelastung 60 W
Max. Belastung des mit 10 W
24VAC versorgten Zubehörs
Betriebstemperatur -20 ÷ +60 °C
Schutzsicherungen F1 = 2 A
F2 = 10 A
Ausmaße 210 x 275 x 100 mm
Gewicht 2,5 Kg
Schutzart IP55
TECHNISCHE DATEN
1 - 4
2
3 - 4
4
5 - 6
7 - 8
9 - 10
11 - 12
13 - 14
15 - 16
17 - 18 -
19 - 20 -
21 - 22
23
24
Anschluss an die Taste / i START
(Kontakt normalerweise geöffnet
oder normalerweise geschlossen,
auswählbar während der
Programmierung mithilfe des
Dipschalters 5).
Nicht verwendet
Anschluss an die Taste / i STOP
(Kontakt i.d.R. geschlossen). Wird
der Anschluss nicht verwendet,
mit allgemeiner Klemme verpolen.
Gemein (-)
An den i.d.R. geschlossenen Kontakt
des FOTOZELLE anschließen. Wird
der Anschluss nicht verwendet,
mit allgemeiner Klemme verpolen
Anschluss an Motor 2 unter
Berücksichtigung der in der Serigrafie
angegebenen Polaritäten. Verwenden
Sie diesen Ausgang NICHT bei
Toren mit nur einem Flügel
Anschluss an Motor 1 unter
Berücksichtigung der in der Serigrafie
angegebenen Polaritäten. Bei Toren
mit nur einem Flügel verwenden
Sie bitte diesen Ausgang.
Ausgang für die Stromversorgung
des FOTOZELLE. Spannung 12 VDC,
max. Stromaufnahme 500 mA.
Anschluss an die Warnblinkleuchte.
Spannung 12 Volt, maximale
Leistung der Glühlampe 10 W.
Anschluss an das Elektroschloss.
Spannung 12 Volt, maximale
Stromaufnahme 3 A.
Nicht verwendet
Anschluss an die Entstörung des
Antennenkabels
Anschluss an die Hauptverbindung
des Antennenkabels. Verwenden
Sie bitte eine Antenne mit einer
Nennfrequenz von 433 MHz.
Alternativ kann ein Leiter mit
Hauptisolierung und einer Länge
von 17 cm angeschlossen werden
