INSTALAÇÃO DO SISTEMA DE
DETECÇÃO DE INFRAVERMELHO
(Células fotoeléctrica).
Esta operação deve ser executada unicamente sob as
indicações fornecidas pelo fabricante. A posição de
montagem ideal prevê que o eixo óptico entre o recep-
tor e o transmissor de inframermelho permaneça numa
altura incluída entre os 30 e os 60 cm do chão e a 10
cm do portão.
lado externo
Funcionamento: durante o encerramento do portão, ao
se passar entre as células fotoeléctricas, o portão pára
e torna a abrir para evitar o obstáculo.
Ler atentamente as instruções anexadas ao
produto RIF50 antes de proceder com à
instalação.

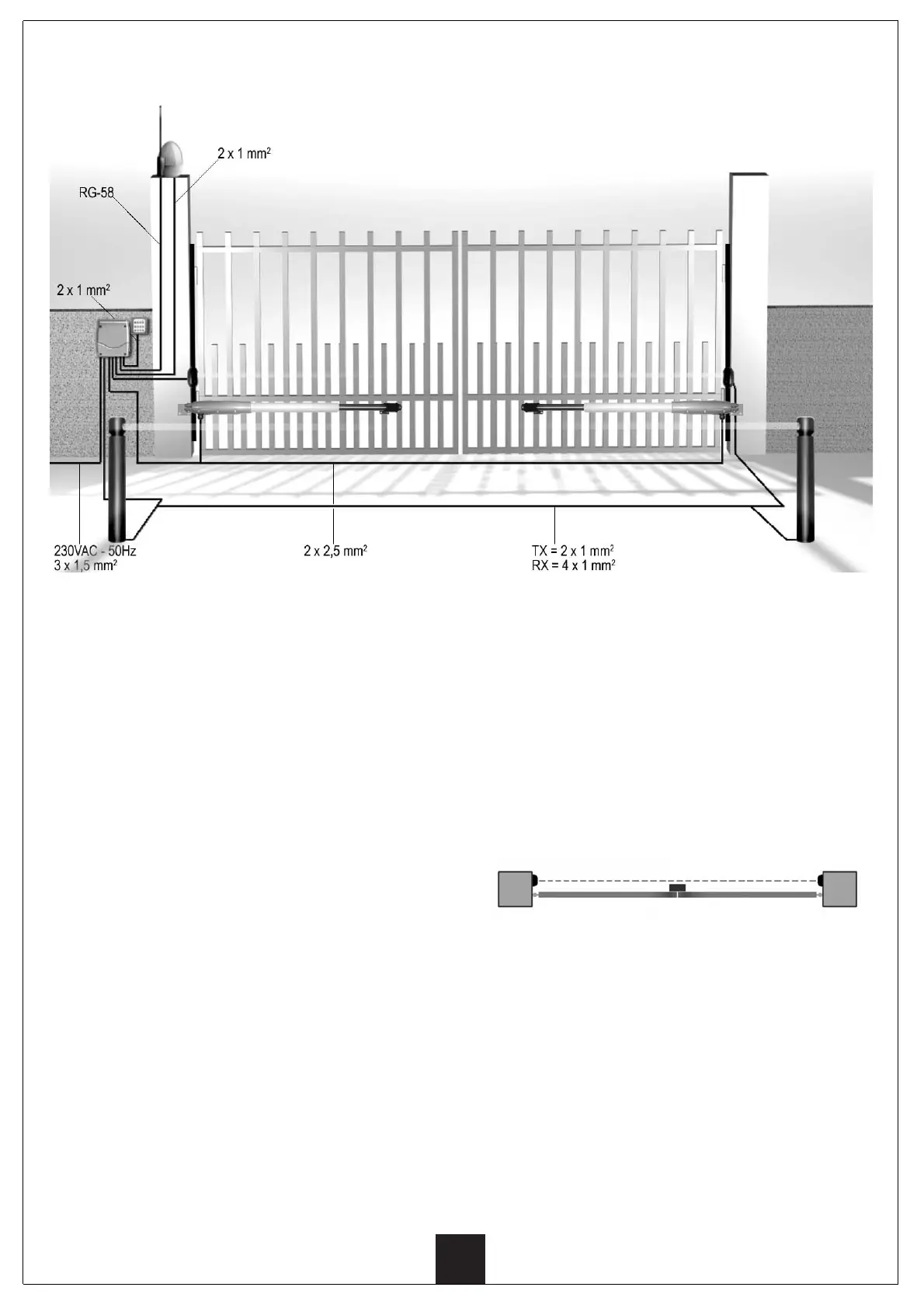

ESQUEMA DA INSTALAÇÃO
INSTALAÇÃO DA CAIXA ELÉCTRICA
É importante instalar a caixa eléctrica muito próxima ao
portão, para evitar o uso de cabos de ligação
excessivamente compridos. Utilizar intervalos
adequados ao tipo de parede (ex. Tijolos ou cimento).
INSTALAÇÃO DO PISCA-PISCA E DOS
DISPOSITIVOS DE COMANDO
(botões de comando e de segurança).
O pisca-pisca deve ser instalado na posição mais visí-
vel de dentro e de fora do portão.
A ligação dos botões pode ser executada em série ou
em paralelo (programando oportunamente a central
conforme as indicações da tabela 2).
Para a ligação dos botões de bloqueio ou de seguran-
ça, a ligação deve ser feita obrigatoriamente em série.
ANTENA EXTERNA
Antena de longo porte frequência 433.92 MHz dotada
de suporte de fixação, de 2,5 m de cabo coaxial
RG – 58.
