INSTALLATION DES INFRAROT-ERFAS-
SUNGSSYSTEMS
(Fotozellen)
Diese Installation darf nur nach den Anweisungen des
Herstellers ausgeführt werden. Die ideale
Montageposition sieht vor, dass sich die optische
Achse zwischen dem Infrarot-Sender und -Empfänger auf
einer Höhe zwischen 30 und 60 cm vom Boden gemes-
sen, und 10 cm vom Torrand befindet.
Außenseite
Interne Seite
Funktionsprinzip: Geht man während der Schließphase
durch die Lichtschranke, stoppt das Tor, um nicht auf
das Hindernis zu treffen.

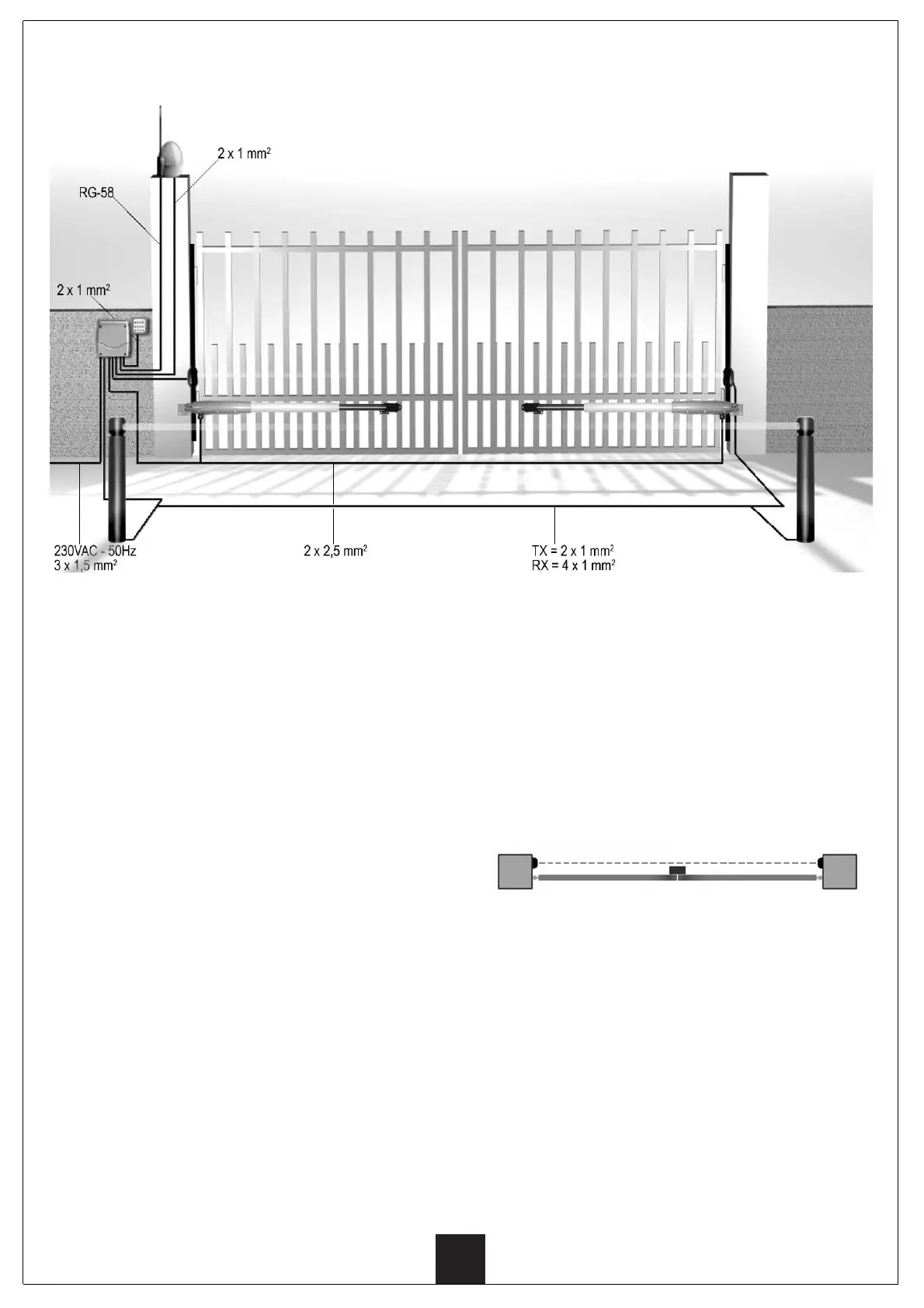

INSTALLATIONSPLAN
INSTALLATION DER ELEKTRISCHEN
SCHALTTAFEL
Die elektrische Schalttafel sollte in unmittelbarer Nähe
des Tores installiert werden, um zu vermeiden, dass für
die Anschlüsse zu lange Kabel erforderlich werden.
Ver wenden Sie Dübel, die für die jeweilige Art von Wand
geeignet sind (z.B. Ziegel oder Zement).
INSTALLATION DER BLINKLEUCHTE
UND DER STEUERELMENTE
(Befehls- und Sicherheitstasten).
Die Blinkleuchte muss derart installiert sein, dass sie
sowohl von außen, als auch von innen gut sichtbar ist.
der Anschluss der Befehlstasten kann sowohl seriell als
auch parallel erfolgen (indem die Steuerzentrale
entsprechend programmiert wird, folgen Sie dazu bitte
en Hinweisen in Tabelle 2).
Der Anschluss der Notaus-Schalter oder
Sicherheitsschalter hingegen muss seriell erfolgen.
EXTERNE ANTENNE
Antenne mit hoher Reichweite, Frequenz 433.92 MHz,
ausgestattet mit Befestigungsvorrichtung und 2,5 m
Koaxialkabel RG – 58.
ACHTUNG: Es wird empfohlen, eine Außenantenne
Modell ANS433 zu verwenden um einen maximalen
Sendebereich zu gewährleisten.
