INSTALLATION DU SYSTEME DE
DETECTION À INFRAROUGE
(Cellules photoélectriques)
Cette opération doit être exécutée uniquement en sui-
vant les consignes données par le constructeur. La
position de montage idéale comporte que l'axe optique
entre le récepteur et le transmetteur à infrarouge
demeure à une hauteur comprise entre 30 et 60 cm
par rapport au sol et à 10 cm du portail.
côté extérieur
côté intérieur
Fonctionnement: pendant la fermeture du portail, si
quelqu'un ou quelque chose s'interpose entre les
cellules photoélectriques, le portail s'arrête et s'ouvre
à nouveau pour esquiver l'obstacle.

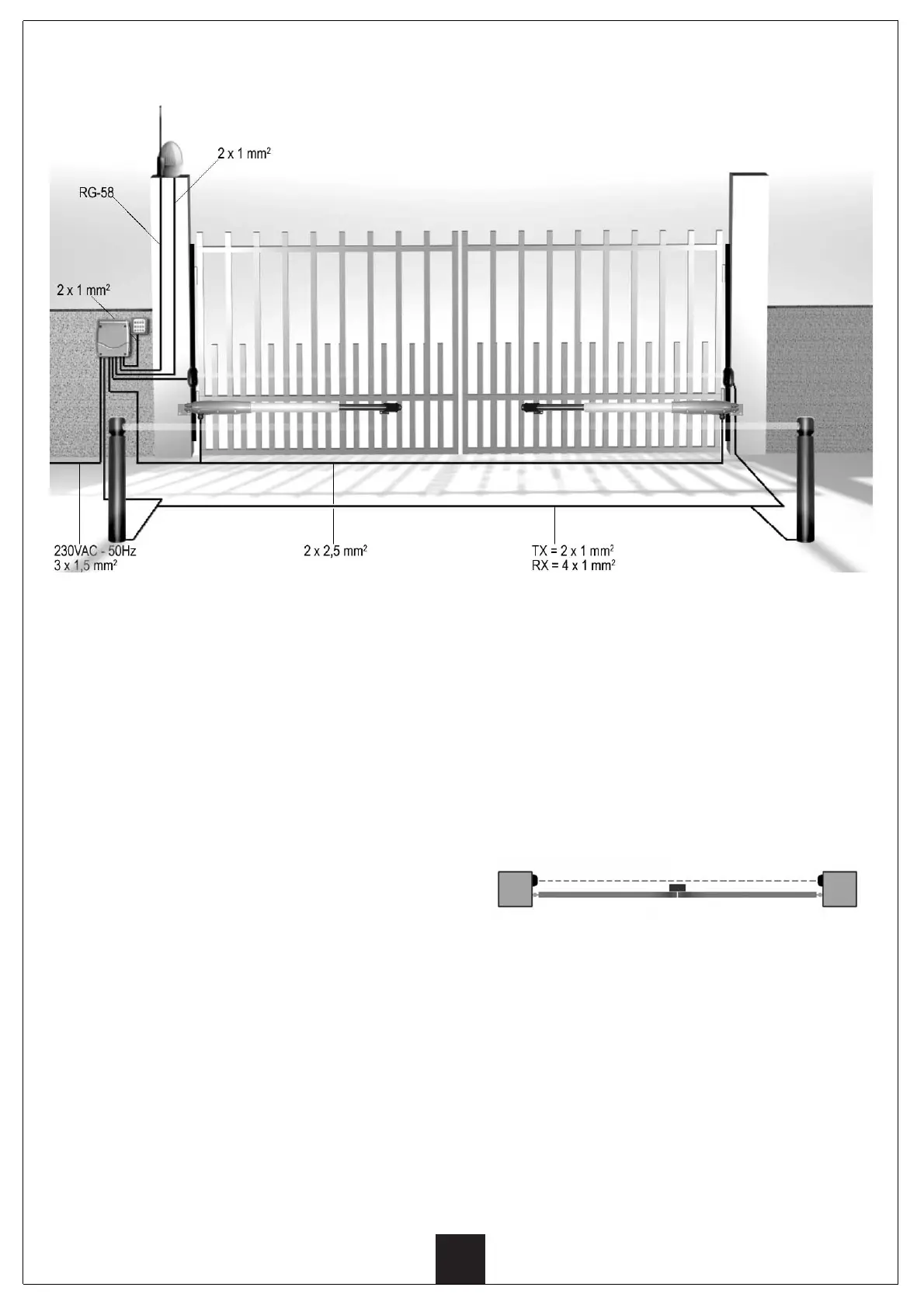

SCHÉMA D’INSTALLATION
INSTALLATION DU BOÎTIER
ÉLECTRIQUE
Il est important d'installer le boîtier électrique dans le
voisinage immédiat du portail pour éviter d'avoir à
utiliser des câblages de raccordement excessivement
longs.
Utiliser des chevilles adaptées au type de mur (ex. bri-
que ou béton).
INSTALLATION DU CLIGNOTANT ET
DES DISPOSITIFS DE COMMANDE
(poussoirs de commande et de sécurité)
Le clignotant doit être installé dans la position la plus
visible de l'intérieur et de l'extérieur du portail.
Le raccordement des poussoirs de commande peut être
exécuté en série ou en parallèle (en programmant
opportunément la centrale suivant les indications de la
table 2).
Pour le raccordement des poussoirs de STOP ou de
sécurité, le raccordement doit être fait obligatoirement
en série.
ANTENNE EXTÉRIEURE
Antenne à longue portée, 433.92 MHz de fréquence,
dotée de support de fixation et 2,5 m de câble coaxial
RG – 58.
ATTENTION: il est conseillé d’utiliser l’antenne externe
model ANS433 pour garantir la plus haute porte radio
possibleo.
