Instructions d’installation
Lire toutes les instructions avant d’installer l’appareil.
AVERTISSEMENT : L’utilisateur qui ne respecte pas la marche à suivre ci-dessous pendant l’installation de la
cassette risque d’endommager l’équipement et s’expose à des risques d’incendie, de blessure grave, de maladie
ou de décès.
!
NOTE : Il est recommandé, pendant la pose de cloisons sèches et la nition, d’installer le plateau avec le sac
fourni pour empêcher que de la poussière et des débris s’inltrent dans l’appareil.

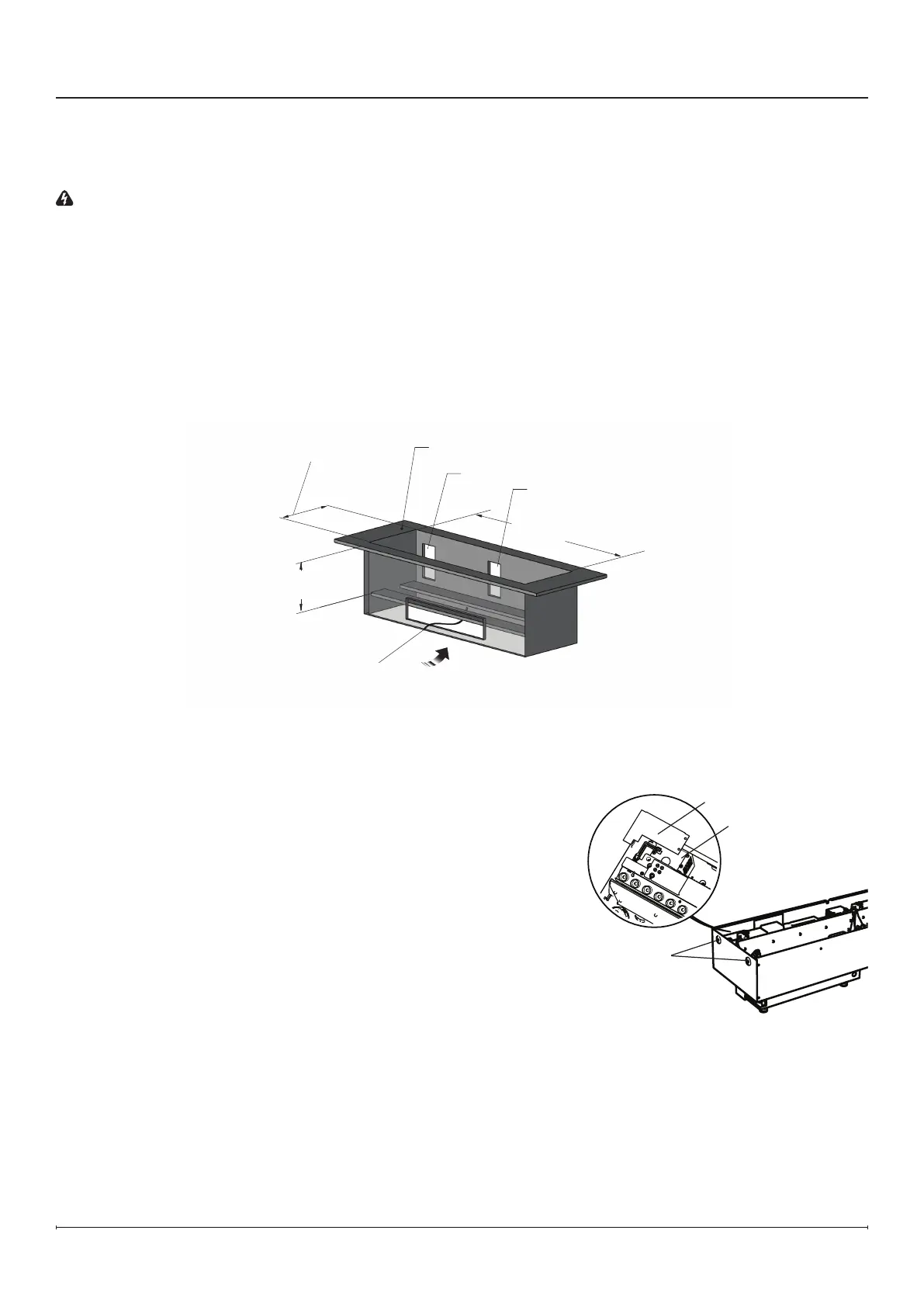

1. Utiliser des montants pour former une enceinte ayant les dimensions internes/d’ouverture minimales démontrées
à la Figure 3. Prendre note que le plateau à matériaux incandescents (fourni) et l’ensemble de bûches (facultatif,
vendu séparément) exigent des ouvertures de largeur différente.
!
NOTE : En préparant l’ouverture pour l’appareil, prévoir un espace libre ¼ po (6,4 mm) de tous les côtés pour
faciliter l’installation.
Sortie pour l'alimentation en eau
Entrée d'air frais
CDFI500-PRO: 40 po² (258 cm²)
CDFI1000-PRO: 80 po² (516 cm²)
Sortie pour le câblage électrique
Surface de
l’installation
Trajet de l’air
CDFI500-PRO: 20 ⅜ po (518mm)
CDFI1000-PRO: 40 ⅜ po (1025mm)
Ensemble de bûches : 14¼ po (362mm)
Plateau : 12¼ po (311mm)
Hauteur réglable de
9 po - 9½ po
(229 mm - 241 mm)
2. Lorsque le raccordement à la plomberie est désiré, compléter
le raccordement à l’alimentation en eau conformément aux
instructions de la section «Plomberie de la cassette» (page 10).
3. Dans le coin arrière gauche de l’appareil, repérer et enlever la
plaque de protection électrique en retirant les deux vis de xation
(Figure 4).
4. Effectuer le câblage conformément aux instructions de la section
«Installation électrique» (page 11). Réinstaller la plaque de
protection électrique après avoir terminé le câblage.
!
NOTE : Lorsque l’usage du cordon d’alimentation en option
(CDFI-PLUGKIT, vendu séparément) est désiré, suivre les
instructions d’installation fournies avec le kit.
5. Installer l’appareil dans l’ébauche du cadre, en veillant à ce que
l’appareil repose sur deux appuis du cadre, soit un devant et un
à l’arrière de la surface à niveau. S’assurer que l’espace pour la
prise d’air est maintenu.
6. Mettre à niveau le boîtier (droite gauche et avant arrière) à l’aide
des pieds réglables à la base de l’appareil.
7. Fixer l’unité à l’élaboration permanente à chaque extrémité par un
minimum de deux trous (Figure 4).
Figure3
Installation
Figure4
Plaque de câblage
Plaque de protection
électrique
Trous pour xer
l’appareil au cadre
