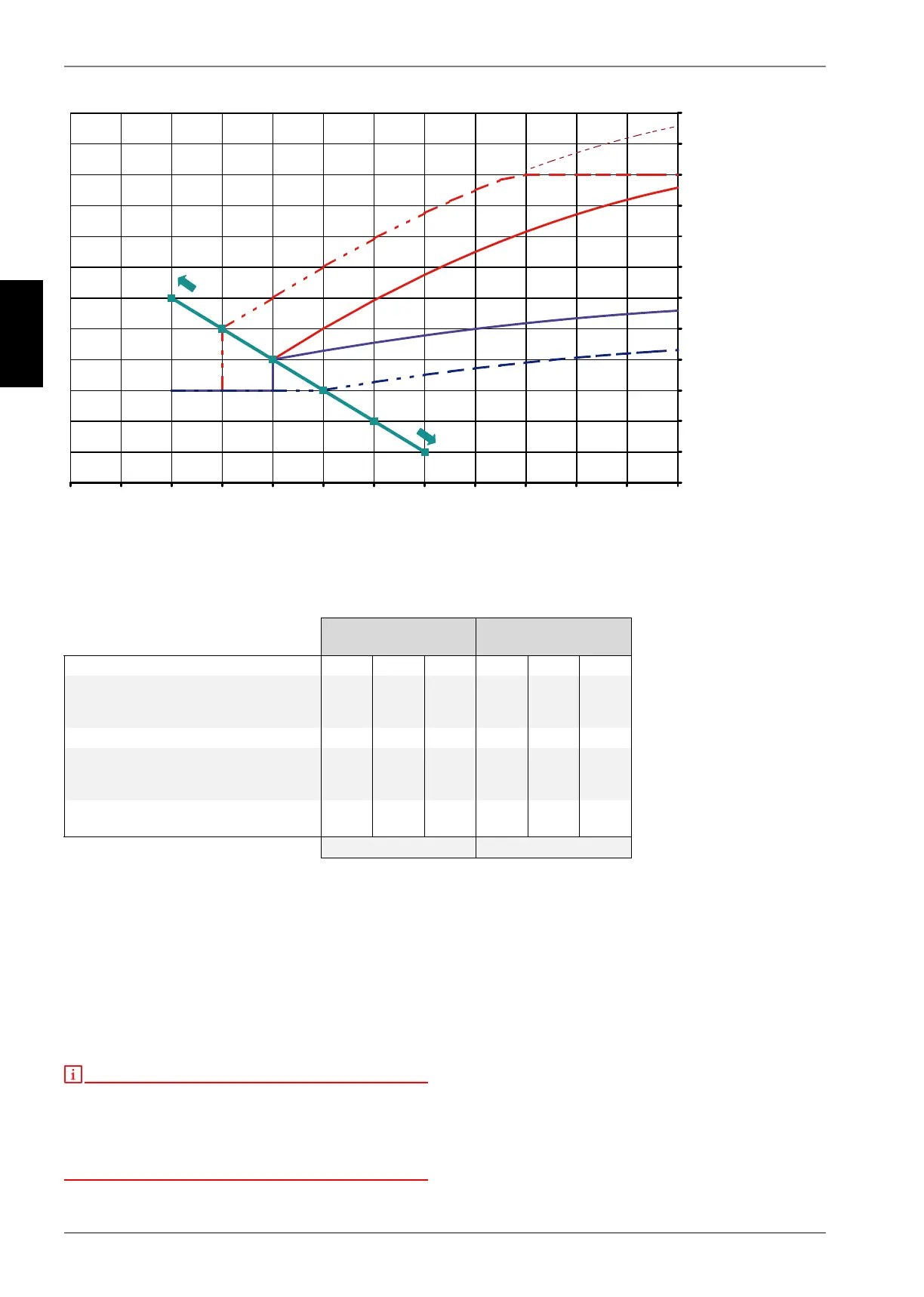

Fig. 7.1: Possibilités de réglages de la courbe de chauffage
7.1.1 Exemples de réglage
Un système de distribution de chaleur (chauffage par le sol par
ex.) est dimensionné par rapport à une température aller
maximale pour une température extérieure normalisée
déterminée. Celle-ci dépend du lieu d'emplacement de la pompe
à chaleur et varie en Allemagne entre -12 et -18 °C.
La température de retour maximale à entrer dans le régulateur
de chauffage doit être saisie pour une température extérieure de
–20 °C. La température de retour maximale pour une
température extérieure normalisée doit alors être spécifiée dans
Fig. 7.2 à la page 27. La valeur de réglage peut être lue pour –
20 °C à l'aide de la famille de courbes.
Étape 1 :
Adaptation de la courbe de chauffage aux conditions locales et de
construction en modifiant la pente (point final de la courbe de chauffage)
Étape 2 :
Réglage du niveau de température désiré par décalage parallèle de la
courbe de chauffage vers le haut ou vers le bas (affichage à barres)
Chauffage par le sol
35 °C / 28 °C
Radiateurs
55 °C / 45 °C
Température extérieure normalisée °C -12 -14 -16 -12 -14 -16
Température aller nécessaire
(pour température de dimensionnement
normalisée)
35 °C 35 °C 35 °C 55 °C 55 °C 55 °C
Écart de température aller/retour 7°C 7°C 7°C 10°C 10°C 10°C
Température de retour nécessaire
(pour température de dimensionnement
normalisée)
28 °C 28 °C 28 °C 45 °C 45 °C 45 °C
Point final de la courbe de chauffage à
régler
30 °C 29 °C 29 °C 48 °C 47 °C 46 °C
Exemple 1 Exemple 2
7HPSpUDWXUHH[WpULHXUHHQ&
7HPSpUDWXUH
GHFRQVLJQHUHWRXU
HQ&
&RXUEHGHFKDXIIH
UDGLDWHXUVSDUH[
&RXUEHGHFKDXIIH
SODQFKHUSDUH[
&RXUEHGHFKDXIIHGpFDOpH
SDUDOOqOHPHQWSOXVFKDXG
DYHFFRXUEHGHFKDXIIH
PD[LPXP&
&RXUEHGHFKDXIIHGpFDOpH
SDUDOOqOHPHQWSOXVIURLG
3OXVFKDXG
3OXVIURLG
