DE-4
Deutsch
3.2
3.2 Temperaturfühler (Heizungsregler N1)
Je nach Wärmepumpentyp sind folgende Temperaturfühler
bereits eingebaut bzw. müssen zusätzlich montiert werden:
Außentemperatur (R1) (siehe Kap. 3.2.2 auf S. 4)
Temperatur 1., 2. und 3. Heizkreis (R2, R5 und R13)
(siehe Kap. 3.2.3 auf S. 5)
Vorlauftemperatur (R9), als Frostschutzfühler bei Luft/
Wasser-Wärmepumpen
Austrittstemperatur Wärmequelle bei Sole- und Wasser/
Wasser-Wärmepumpen
Warmwassertemperatur (R3)
Temperatur regenerativer Wärmespeicher (R13)
3.2.1 Heizungsregler mit abnehmbaren Bedienteil
Die an den Heizungsregler mit abnehmbaren Bedienteil
anzuschließenden Temperaturfühler müssen der in Abb. 3.3 auf
S. 4 gezeigten Fühlerkennlinie entsprechen. Einzige Ausnahme
ist der im Lieferumfang der Wärmepumpe befindliche
Außentemperaturfühler (siehe Kap. 3.2.2 auf S. 4)

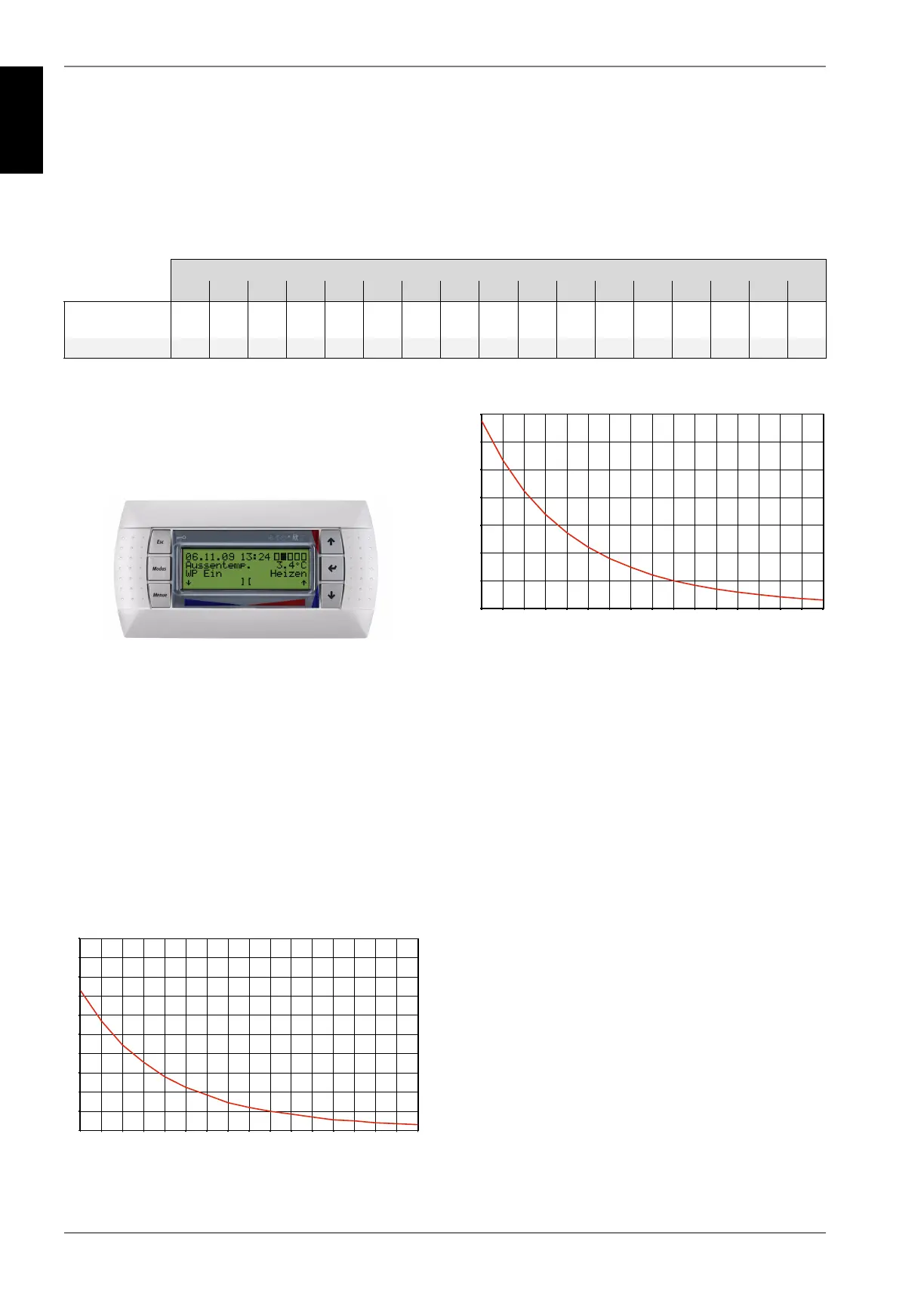

Abb. 3.2: Abnehmbares Bedienteil
Abb. 3.3: Fühlerkennlinie NTC-10 zum Anschluss an den Heizungsregler mit
abnehmbarem Bedienteil
3.2.2 Montage des Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass
sämtliche Witterungseinflüsse erfasst werden und der Messwert
nicht verfälscht wird.
Montage:
an der Außenwand eines beheizten Wohnraumes und
möglichst an der Nord- bzw. Nordwestseite anbringen
nicht in „geschützter Lage“ (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Abb. 3.4: Fühlerkennlinie Norm-NTC-2 nach DIN 44574
Fühlerleitung: Länge max. 40 m
Adernquerschnitt: min. 0,75 mm
2
Außendurchmesser des Kabels: 4–8 mm
Temperatur in °C
-20 -15 -10 -5 0 5 10 15 20 25 30 35 40 45 50 55 60
Norm-NTC-2 in
k
14,6 11,4 8,9 7,1 5,6 4,5 3,7 2,9 2,4 2,0 1,7 1,4 1,1 1,0 0,8 0,7 0,6
NTC-10 in k 67,7 53,4 42,3 33,9 27,3 22,1 18,0 14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1
$XHQWHPSHUDWXU>&@
:LGHUVWDQGVZHUW>N2KP@
$XHQWHPSHUDWXU>&@
:LGHUVWDQGVZHUW>N2KP@
