Energieeffizienter Betrieb 7.1

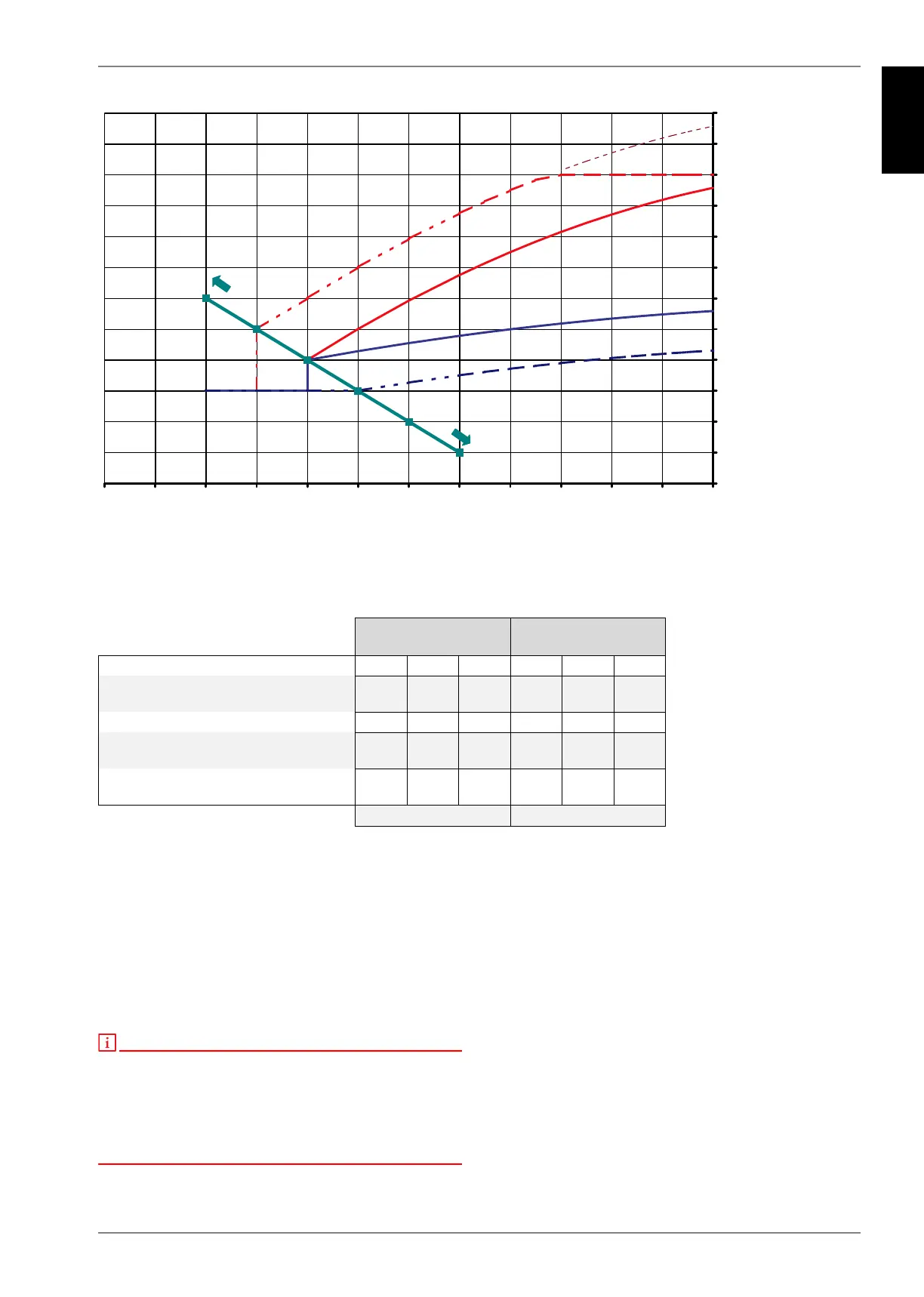

Abb. 7.1: Einstellmöglichkeiten für die Heizkurve
7.1.1 Einstellbeispiele
Ein Wärmeverteilsystem (z.B. Fußbodenheizung) wird auf eine
maximale Vorlauftemperatur bei einer bestimmten
Normaußentemperatur ausgelegt. Diese ist abhängig vom
Standort der Wärmepumpe und liegt in Deutschland zwischen -
12 und -18 °C.
Die am Heizungsregler einzustellende max. Rücklauftemperatur
muss bei einer Außentemperatur von –20 °C eingegeben
werden. Hierzu ist die maximale Rücklauftemperatur bei der
gegebenen Normaußentemperatur in Abb. 7.2 auf S. 26
einzutragen. Über die Kurvenenschar kann der Einstellwert bei –
20 °C abgelesen werden.
HINWEIS
Schritt 1:
Anpassung der Heizkurve an örtliche und bauliche Gegebenheiten durch
Einstellung der Steigung (Heizkurvenendpunkt)
Schritt 2:
Einstellung des gewünschten Temperaturniveaus durch
Parallelverschiebung der Heizkurve nach oben oder nach unten
(Balkenanzeige)
Fußbodenheizung
35 °C / 28 °C
Radiatoren
55 °C / 45 °C
Norm-Außenlufttemperatur °C -12 -14 -16 -12 -14 -16
Benötigte Vorlauftemperatur
(bei Normauslegungstemperatur)
35 °C 35 °C 35 °C 55 °C 55 °C 55 °C
Temperaturspreizung Vor- / Rücklauf 7°C 7°C 7°C 10°C 10°C 10°C
Benötigte Rücklauftemperatur
(bei Normauslegungstemperatur)
28 °C 28 °C 28 °C 45 °C 45 °C 45 °C
Einzustellender
Heizkurven Endpunkt
30 °C 29 °C 29 °C 48 °C 47 °C 46 °C
Beispiel 1 Beispiel 2





















$XHQWHPSHUDWXULQ&
5FNODXI
6ROOWHPSHUDWXU
LQ&
+HL]NXUYH
]%5DGLDWRUHQ
+HL]NXUYH
]%)XERGHQ
+HL]NXUYHSDUDOOHO
YHUVFKREHQZlUPHUPLW
+HL]NXUYH0D[LPXP&
+HL]NXUYHSDUDOOHO
YHUVFKREHQNlOWHU
:lUPHU
.lOWH
U
