8 www.dimplex.com
Installation du foyer
1. Préparer un mur avec une
ouverture de 16 po (40,6 cm)
de hauteur, et de:
• 50 ⅝ po (128,7 cm) (XLF50),
• 74 ⅝ po (189,7 cm) (XLF74),
• 100 ⅝ po (255,7 cm) (XLF100) de
largeur, avec un appui inférieur
à au moins 3.5 po (9.0 cm) de
profondeur (Figure 2). L'appui
peut être construit de façon à
supporter le devant du foyer pour
pouvoir passer facilement les
câbles d'alimentation électriques
vers l'arrière. Il peut aussi
afeurer l'arrière du foyer; un
trou doit ensuite être percé pour
passer les câbles d'alimentation
électrique.
AVERTISSEMENT : Le haut du
foyer doit être installé à au moins
8 po (20,4 cm) du plafond.
!
NOTE: Il est recommandé
d'installer le bas du foyer à une
distance de 30 po (76,2 cm) à 40 po
(101.6 cm) du sol an d'obtenir une
vue optimale de la amme.
AVERTISSEMENT : Ne pas tenter
d’installer soi-même de nouveaux
circuits. Pour minimiser les risques
d’incendie, de décharges électriques
et de blessures, toujours faire appel
à un électricien qualié.
AVERTISSEMENT : S'assurer
que le circuit sur lequel sera
branché le foyer à la boîte électrique
est désactivé jusqu'à la n de
l'installation.
2. Une garniture de ¾ po (2 cm)
est préalablement installée sur le
foyer. Selon le type d'installation,
cette garniture de 4 pièces peut
être retirée en dévissant les vis de
retenue.
3. En laissant un jeu minimal de
18 po (46,7 cm), faire passer le l
d'alimentation électrique dans un
serre-câble (non inclus) et dans
l'ouverture à l'arrière du foyer.
(Figure 3)
4. Soulever le foyer par le dessous
en saisissant les poignées arrière,
et l'insérer dans l'ouverture à la
profondeur désirée.
5. À l'aide d'un niveau à bulle (fourni),
s'assurer que le foyer est à niveau
dans le cadre. Ajuster au besoin.

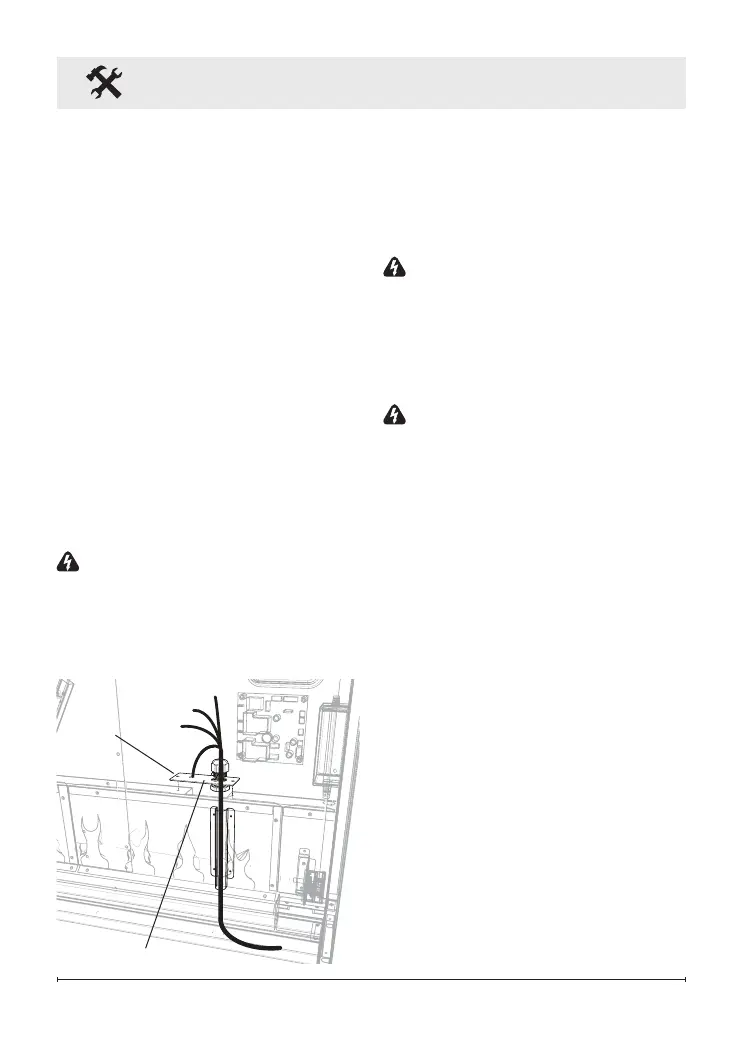

Figure 3
Mise à la
terre
Serre-câble
