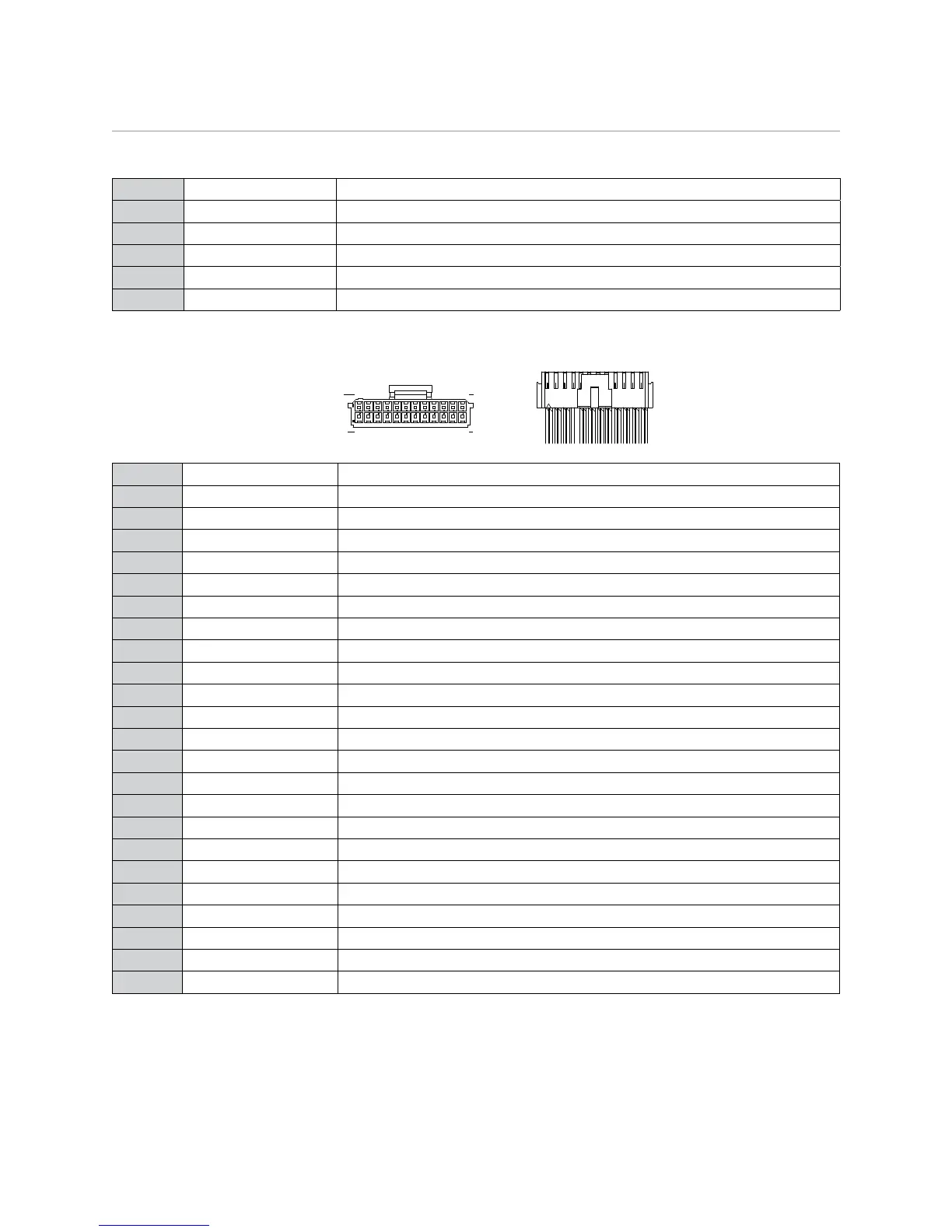

Wiring Connections
Main Harness, White 6-pin connector
1 RED (+)12VDC CONSTANT INPUT
2 BLACK (-) CHASSIS GROUND
3 BROWN (+) SIREN OUTPUT
4 WHITE/BROWN PARKING LIGHT ISOLATION WIRE - #87a NORMALLY CLOSED of onboard relay
5 WHITE PARKING LIGHT OUTPUT- #30 COMMON of onboard relay
6 ORANGE (-) 500mA (GWA) GROUND WHEN ARMED OUTPUT
Auxiliary/Shutdown/Trigger Harness, White 24-pin connector
1 3 5
INSERTION/WIRE SIDE
2 4 6 24
23PINK/WHITE VIOLET/WHITE
GREEN/WHITEBLACK/WHITE
1 2 3
INSERTION/WIRE SIDE
13 24
12PINK/WHITE VIOLET/WHITE
GREEN/WHITEBLACK/WHITE
1 PINK/WHITE (-) 200mA IGNITION 2/FLEX RELAY OUTPUT
2 BLUE/WHITE (-) 200mA 2ND STATUS/REAR DEFOGGER OUTPUT
3 RED/WHITE (-) 200mA TRUNK RELEASE OUTPUT
4 BLACK/YELLOW (-) 200mA DOME LIGHT OUTPUT
5 DARK BLUE (-) 200mA STATUS OUTPUT
6 WHITE/BLACK (-) 200mA AUX 3 OUTPUT
7 WHITE/VIOLET (-) 200mA AUX 1 OUTPUT
8 ORANGE/BLACK (-) 200mA AUX 4 OUTPUT
9 GRAY (-) HOOD PIN INPUT (N/O OR N/C)
10 BLUE (-) TRUNK PIN/INSTANT TRIGGER INPUT (N/O OR N/C)
11 WHITE/BLUE ACTIVATION INPUT
12 VIOLET/WHITE* TACHOMETER INPUT
13 BLACK/WHITE** (-) NEUTRAL SAFETY /PARKING BRAKE/E-BRAKE INPUT
14 GREEN/BLACK (-) 200mA FACTORY ALARM DISARM OUTPUT
15 GREEN* (-) DOOR INPUT (N/O OR N/C)
16 BROWN/BLACK (-) 200mA HORN HONK OUTPUT
17 PINK (-) 200mA IGNITION 1 OUTPUT
18 VIOLET* (+) DOOR INPUT
19 VIOLET/BLACK (-) 200mA AUX 2 OUTPUT
20 BROWN (+) BRAKE SHUTDOWN INPUT
21 VIOLET/YELLOW (-) 200mA STARTER OUTPUT
22 GRAY/BLACK (-) DIESEL WAIT TO START INPUT
23 ORANGE (-) 200mA ACCESSORY OUTPUT
24 GREEN/WHITE (-) 200mA FACTORY ALARM ARM OUTPUT
* Required connection for manual transmission vehicles.
** Connect this wire to the (-) parking brake wire in the vehicle (see Owners Guide for manual transmission
procedure).
Important: NEVER connect 200mA low current outputs directly to a motor or high current device WITHOUT
a relay.
