3Anschlüsse und Bedienelemente
Bedienungsanleitung

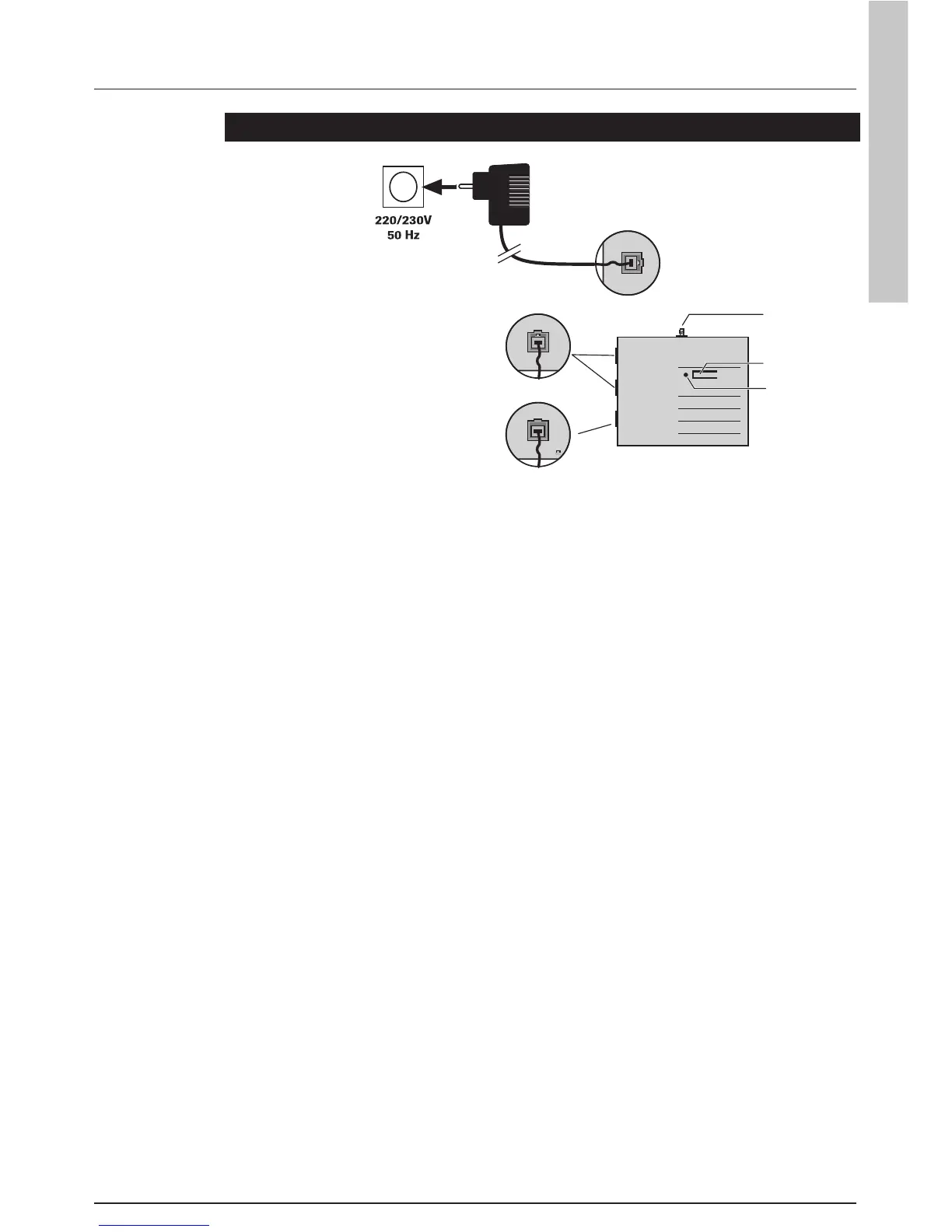

Anschlüsse und Bedienelemente
1 Anschluss für die Stromversorgung
2 Steckernetzgerät
Verwenden Sie nur das mitgelieferte Steckernetzgerät!
Vor Öffnen des Gehäuses unbedingt Steckernetzgerät ziehen!
3 Leuchtanzeige (LED)
4 Einbuch-Taster
5 Anschlüsse für die Telefonleitungen
Die RJ 11 Buchsen sind auf den beiden mittleren Anschlüssen belegt
(Pin 3 und 4).
6 Analoganschluss für Fax, Anrufbeantworter etc. (nur distybase
duo plus). Die RJ11 Buchse ist auf den beiden mittleren Anschlüssen
belegt (Pin 3 und 4).
7 Antennenanschluss (nur distybase duo exant)
SMA-Antennenbuchse für den Anschluss einer externen Antenne.
Die Verwendung eines hochwertigen Antennenkabels und eine
möglichst geringe Kabellänge minimiert Leistungsverluste und
optimiert die Reichweite!
6
5
Anrufbeantworter, Faxgerät
Rückseite
Leitung 1 und 2
3
4
7
2 m
2
1
HINWEIS
HINWEIS
