Messungen
- Öffnen Sie das Messwerkzeug
und wählen Sie dort ein Werkzeug an, mit dem
Sie messen wollen:
· Winkel: Ziehen Sie eine Messstrecke durch Anklicken des Anfangspunkts
und Ziehen bis zum Endpunkt. Abschließend Klicken am Endpunkt.
· Fortgesetzte Linie: Ziehen Sie eine Messstrecke durch Anklicken des Anfangs-
punkts und Ziehen bis zum Endpunkt. Sie können dann direkt von diesem End-
punkt aus die nächste Teilstrecke ziehen. Die Länge der einzelnen Teilstrecken
wird jeweils angezeigt. Abschließend Doppelklick am Endpunkt.
· Radius: Klicken Sie auf den gewünschten Mittelpunkt für einen Messkreis und
ziehen Sie diesen bis zu einem gewünschten Radius auf. Im Kreis werden Radius,
Umfang und Kreisfläche angezeigt.
· Durchmesser: Klicken Sie auf den gewünschten Anfangspunkt für einen Mess-
kreis und ziehen Sie diesen bis zu einem gewünschten Durchmesser auf. Im
Kreis werden Durchmesser, Umfang und Kreisfläche angezeigt.
· 3-Punkt-Winkel: Klicken Sie den Anfangspunkt des Winkels an und ziehen Sie
den ersten Schenkel zum gewünschten Messpunkt. Von dort aus ziehen Sie
weiter zum Messpunkt für den zweiten Schenkel und beenden die Messung
mit einem Klick. Der Messwinkel zwischen beiden Schenkeln wird angezeigt.
· Eigenschaften/Einheiten: In diesen Menüpunkten können Sie die Eigenschaften
für Linien und Text sowie Einheiten für die Messungen festlegen.

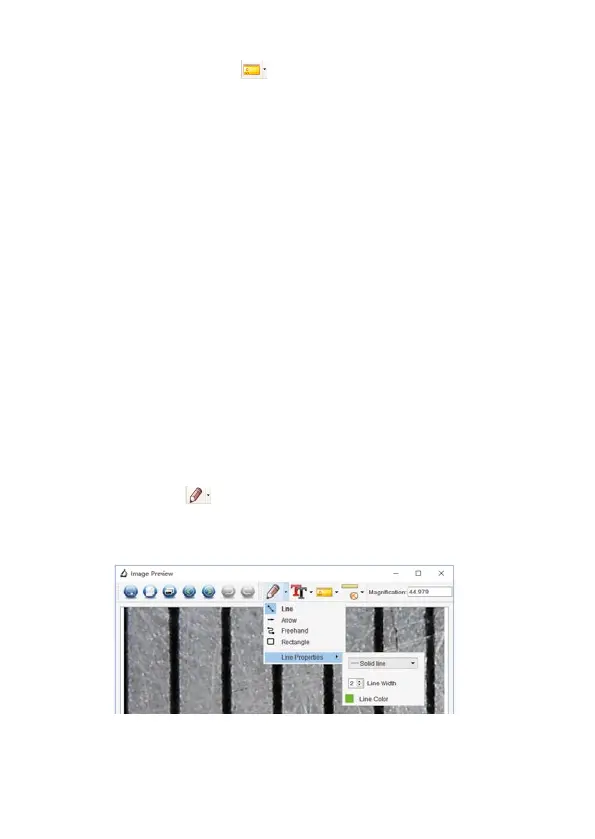

Bearbeiten
- Mit dem Werkzeug
können Sie Linien, Pfeile, Freihandzeichnungen und
Rechtecke in das Bild einzeichnen bzw. platzieren. Die Linieneigenschaften sind
dabei wählbar:
38
Draw and Text
You can draw or add a text on the picture and save for
later analysis.
1. Click icon to choose any kinds of drawing
under the pull-down manual as below.
2. Click icon and set the font for the text in the
popup dialogue as below.
