DNT UltraZoom PRO - Kalibrier- und Messfunktion, Bearbeitung

24 25
29

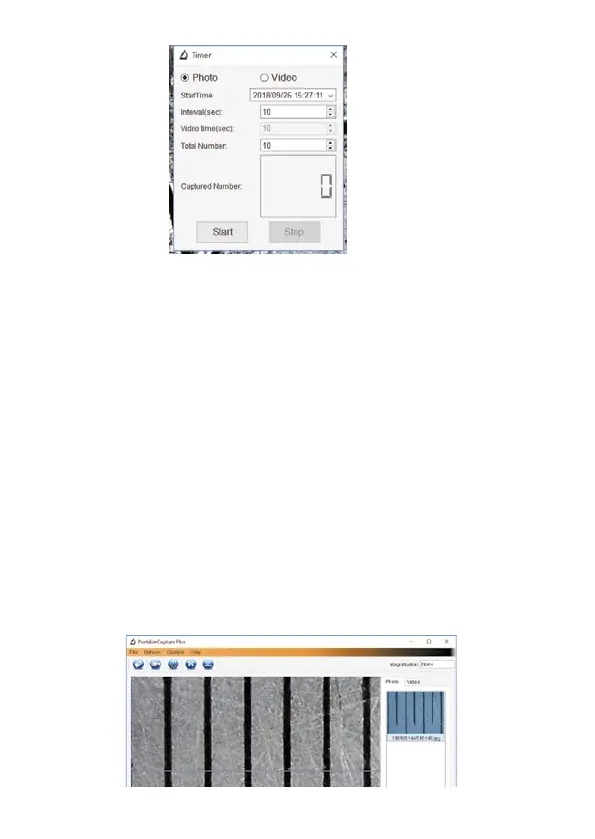

■ Timer (Photo / Video)
Click ‘Timer’ shortcut icon in the main menu bar.
* Under Timer photo, you can set the start time, interval
time and total picture number.
* Under Timer video, you can set the start time, interval
time and total video number.
- Im Fenster „Captured Number/Erfasste Anzahl” wird die aktuell erfasste Anzahl
von Aufnahmen angezeigt.
12.4 Kalibrier- und Messfunktion, Bearbeitung
Das Programm ermöglicht es, mit Hilfe der mitgelieferten Kalibriervorlage aufgenom-
mene Bilder so anzupassen, dass in diesen genaue Messungen vorgenommen und
eingetragen werden können. Gleichzeitig erfolgt dabei die genaue Ermittlung des
aktuellen Vergrößerungsfaktors in der Darstellung des Programms.
Kalibrierung
- Achten Sie zunächst darauf, dass das Fadenkreuz eingeschaltet ist (siehe Menü
„Optionen”).
- Legen Sie dann die Kalibriervorlage unter das Mikroskop und fokussieren Sie
einen Ausschnitt der Millimeter-Skala, wie im folgenden Bild zu sehen, bis das
Bild scharf auf dem PC-Monitor erscheint. Achten Sie dabei darauf, dass die Linien
genau parallel/rechtwinklig zum Fadenkreuz im PC-Bild liegen.
- Klicken Sie auf das Fotosymbol, jetzt erscheint die Aufnahme rechts in der Bilderliste.
31
1. Focus microscope on the attached calibration ruler
and then adjust the magnification till the picture
is clear. Take a picture for the selected area when the
dial is parallel to the crossing as below.
2. Double-click on the picture to enter into measurement
interface as below.
