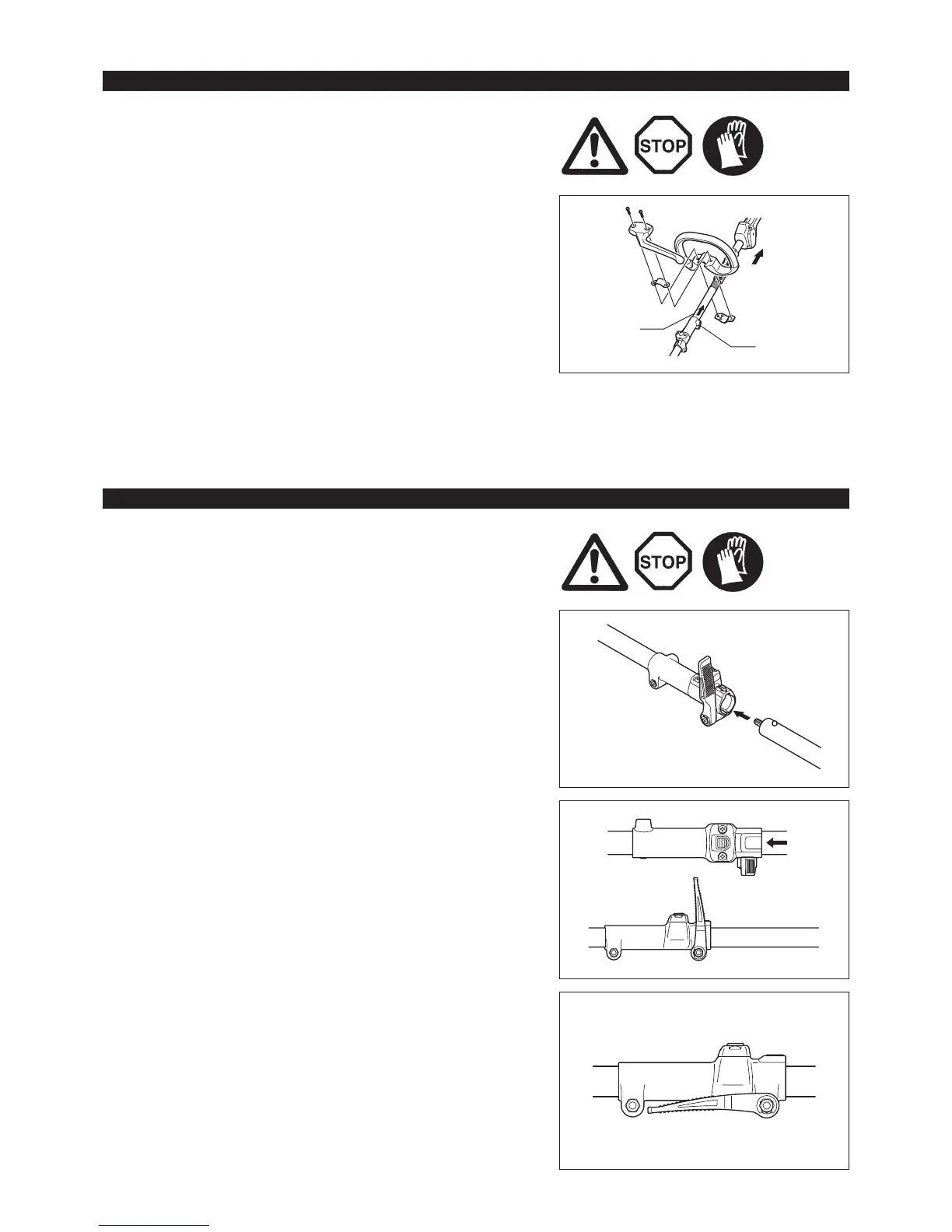

Dolmar CS-246.4C - Montaje del Accesorio; Montaje del Asidero

115
PRECAUCIÓN: Antes de realizar cualquier tipo de trabajo en el multifuncional,
detenga siempre el motor y retire el conector de la bujía.
Utilice siempre guantes de protección.
PRECAUCIÓN: Ponga en marcha el multifuncional únicamente después de
haberlo montado completamente.
Montaje
Aoje la palanca. -
Alinee el pasador del accesorio con la ranura de la articulación e inserte el -
pasador.
Inserte el accesorio hasta la posición de echa del accesorio. -
Compruebe que el botón se haya elevado.
Apriete la palanca. -
(Consulte el diagrama de la derecha para obtener instrucciones.)
MONTAJE DEL ASIDERO
MONTAJE DEL ACCESORIO
PRECAUCIÓN: Antes de realizar cualquier tipo de trabajo en el multifuncional,
detenga siempre el motor y retire el conector de la bujía.
Utilice siempre guantes de protección.
PRECAUCIÓN: Ponga en marcha el multifuncional únicamente después de
haberlo montado completamente.
Montaje del asidero circular
Encaje de forma segura la barrera y la empuñadura en el tubo del eje con -
dos tornillos y abrazaderas. En ese instante, coloque la barrera en el lado
izquierdo de la máquina de acuerdo con la ilustración.
Asegúrese de que el conjunto de empuñadura/barrera se encuentre entre el -
separador y la marca de echa. No retire ni encoja el separador.
Una vez montada, no retire la barrera. -
PRECAUCIÓN: Nunca instale la empuñadura en la etiqueta o la junta.
Nota: En algunos países, la barrera y la marca de echa no se proporcionan
con la herramienta.
Motor
Articulación
Marca
de echa
