Dolmar CS-246.4C - Montage de la Pièce de Fixation; Montage de la Poignée

31
ATTENTION : Avant tout travail sur l’outil multi-fonctions, coupez toujours le
moteur et débranchez le connecteur des bougies.
Portez toujours des gants de protection !
ATTENTION : Démarrez l’outil multi-fonctions uniquement après l’avoir
entièrement monté.

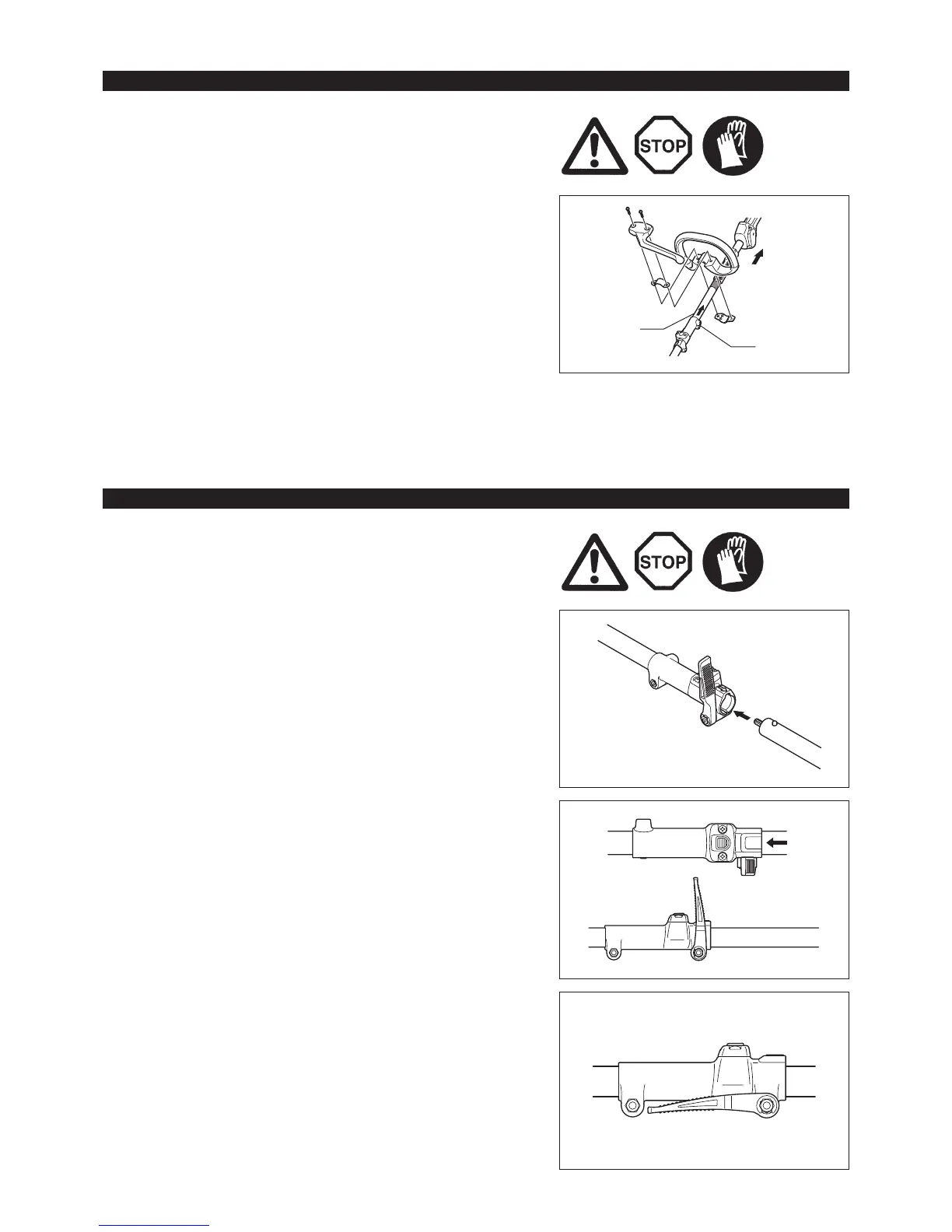

Montage
Dévissez le levier. -
Alignez l’axe de la pièce de xation sur la rainure du joint et insérez l’axe. -
Insérez la pièce de xation jusqu’à la position de la pièce de xation -
représentée par une èche.
Vériez également que le bouton est monté.
Serrez le levier. -
(pour obtenir des instructions de montage, voir le schéma à droite.)
MONTAGE DE LA POIGNÉE
MONTAGE DE LA PIÈCE DE FIXATION
ATTENTION : Avant tout travail sur l’outil multi-fonctions, coupez toujours le
moteur et débranchez le connecteur des bougies.
Portez toujours des gants de protection !
ATTENTION : Démarrez l’outil multi-fonctions uniquement après l’avoir
entièrement monté.
Montage de la poignée fermée
Installez solidement le garde-fou et la commande sur le tuyau de l’arbre -
à l’aide de deux vis et colliers. À ce stade, placez le garde-fou sur le côté
gauche de l’appareil, comme illustré.
Assurez-vous que l’ensemble commande/garde-fou ne se trouve pas -
entre l’entretoise et le repère èche. Ne retirez pas et ne contractez pas
l’entretoise.
Une fois le montage terminé, ne retirez pas le garde-fou. -
ATTENTION : N’installez jamais la commande sur l’étiquette ou le joint.
Remarque : Dans certains pays, le garde-fou et le repère èche ne sont pas
fournis avec l’outil.
Moteur
Joint
Repère
èche
