Dolmar CS-246.4C - De Handgreep Monteren; Het Hulpstuk Monteren

94
LET OP: Voordat u werkzaamheden uitvoert aan het multifunctionele
aandrijfsysteem, moet u altijd de motor uitschakelen en de bougiekap
van de bougie aftrekken.
Draag altijd veiligheidshandschoenen!
LET OP: Start het multifunctionele aandrijfsysteem pas nadat deze geheel in
elkaar is gezet.
Bevestigen
Zet de hendel omhoog. -
Lijn de pin op het hulpstuk uit met de groef van de koppeling en steek de pin -
erin.
Steek het hulpstuk erin tot aan de pijl op het hulpstuk. -
En controleer of de knop omhoog is gekomen.
Zet de hendel omlaag. -
(Zie de afbeeldingen rechts als hulpmiddel.)

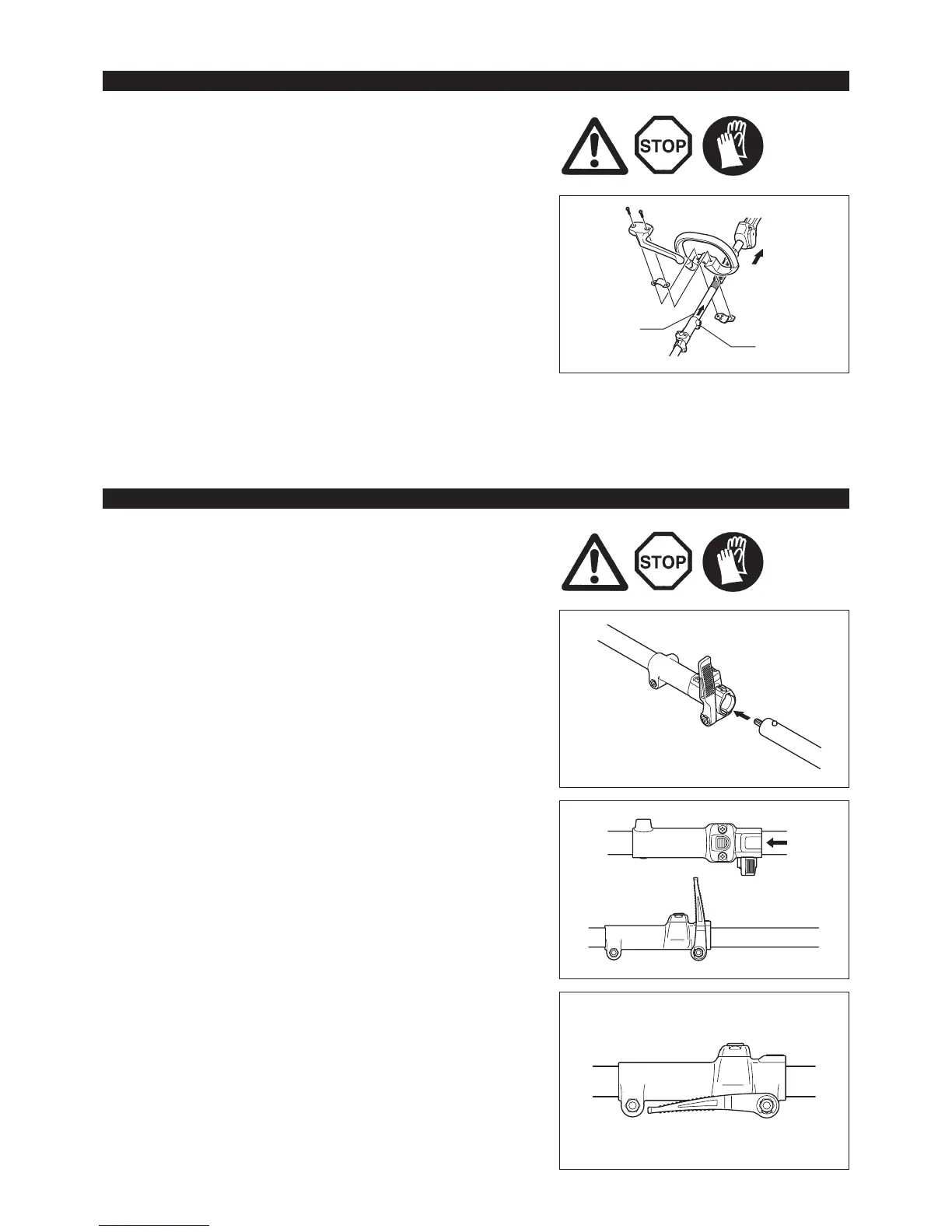

DE HANDGREEP MONTEREN
HET HULPSTUK MONTEREN
LET OP: Voordat u werkzaamheden uitvoert aan het multifunctionele
aandrijfsysteem, moet u altijd de motor uitschakelen en de bougiekap
van de bougie aftrekken.
Draag altijd veiligheidshandschoenen!
LET OP: Start het multifunctionele aandrijfsysteem pas nadat deze geheel in
elkaar is gezet.
De beugelhandgreep bevestigen
Monteer de beschermplaat en de handgreep stevig met behulp van twee -
schroeven en klemmen. Plaats hierbij de beschermplaat aan de linkerkant
van het gereedschap, zoals afgebeeld.
Zorg ervoor dat de beschermplaat/handgreep zich tussen de afstandshouder -
en de pijlmarkering bevindt. Verwijder of verkort de afstandshouder niet.
Verwijder na montage de beschermplaat niet. -
LET OP: Monteer de handgreep nooit op de sticker of de aansluiting.
Opmerking: In sommige landen worden de beschermplaat en de pijlmarkering
niet bij het gereedschap geleverd.
Motor
Aansluiting
Pijlmarkering
