Dolmar CS-246.4C - Στερεωση Προσαρτηματος; Στερεωση Του Χερουλιου

178
ΠΡΟΣΟΧΗ: Πριν κάνετε την οποιαδήποτε εργασία πάνω στη Βενζινοκίνητη Κεφαλή
Πολλαπλών Χρήσεων, πάντοτε να σταματάτε τον κινητήρα και να
αποσυνδέετε το σύνδεσμο του μπουζί από το μπουζί.
Πάντοτε να φοράτε προστατευτικά γάντια!
ΠΡΟΣΟΧΗ: Να ξεκινάτε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων μόνο
αφότου την έχετε συναρμολογήσει εντελώς.

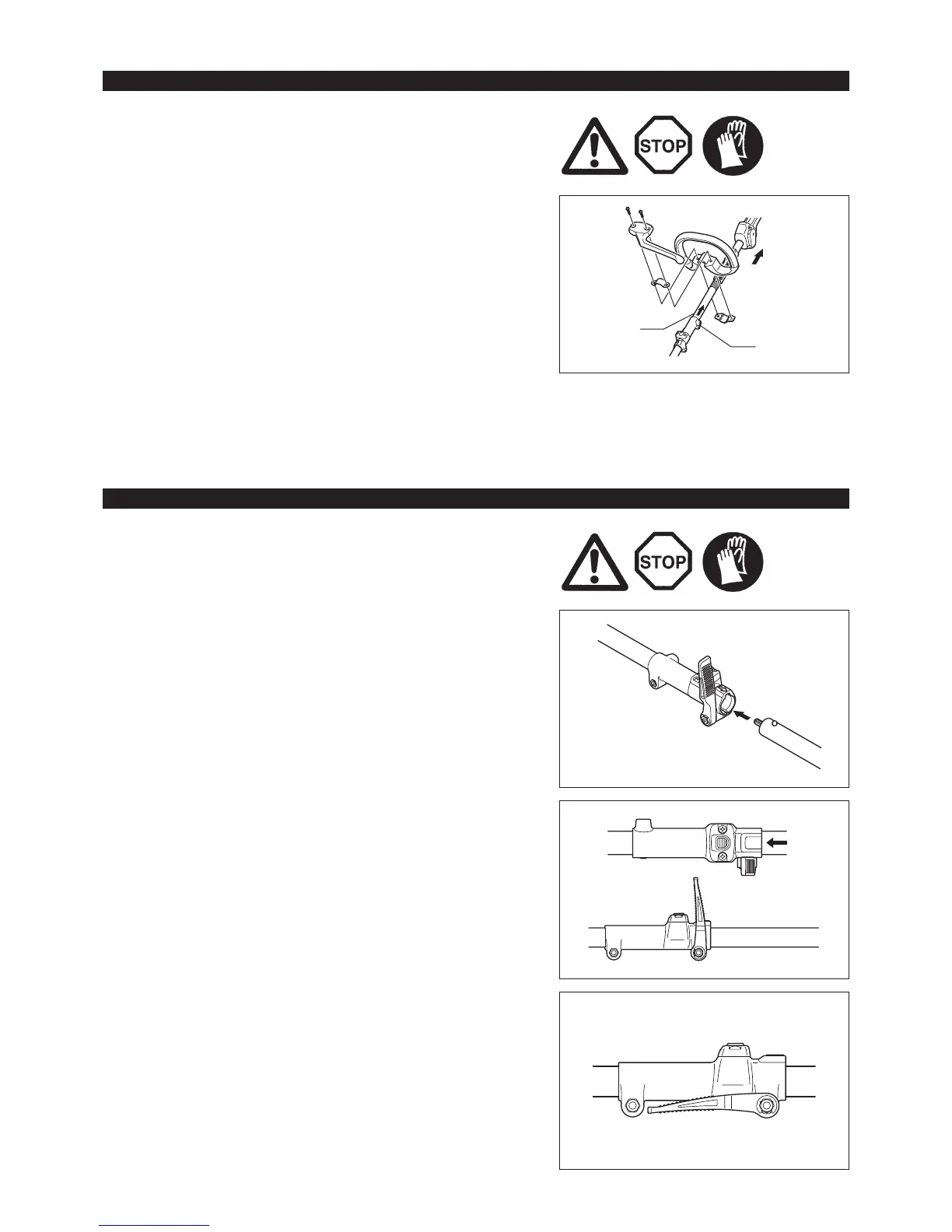

Συναρμολόγηση
Ξεσφίξτε το μοχλό. -
Ευθυγραμμίστε την περόνη του προσαρτήματος με την αυλάκωση της ένωσης και -
εισάγετε την περόνη.
Εισάγετε το προσάρτημα μέχρι τη θέση του βέλους του προσαρτήματος. -
Κατόπιν, ελέγξτε να δείτε αν έχει ανυψωθεί το κουμπί.
Σφίξτε το μοχλό. -
(Για οδηγίες δείτε το διάγραμμα στα δεξιά.)
ΣΤΕΡΕΩΣΗ ΤΟΥ ΧΕΡΟΥΛΙΟΥ
ΣΤΕΡΕΩΣΗ ΠΡΟΣΑΡΤΗΜΑΤΟΣ
ΠΡΟΣΟΧΗ: Πριν κάνετε την οποιαδήποτε εργασία πάνω στη Βενζινοκίνητη Κεφαλή
Πολλαπλών Χρήσεων, πάντοτε να σταματάτε τον κινητήρα και να
αποσυνδέετε το σύνδεσμο του μπουζί από το μπουζί.
Πάντοτε να φοράτε προστατευτικά γάντια!
ΠΡΟΣΟΧΗ: Να ξεκινάτε τη Βενζινοκίνητη Κεφαλή Πολλαπλών Χρήσεων μόνο
αφότου την έχετε συναρμολογήσει εντελώς.
Συναρμολόγηση του χερουλιού σχήματος βρόγχου
Τοποθετήστε με ασφάλεια το φράγμα και τη λαβή πάνω στον άξονα του σωλήνα -
με τις δυο βίδες και τους σφικτήρες. Τη στιγμή αυτή, τοποθετήστε το φράγμα στην
αριστερή πλευρά του μηχανήματος όπως εμφανίζεται στην εικόνα.
Βεβαιωθείτε ότι το συγκρότημα της λαβής/φράγματος βρίσκεται μεταξύ του -
διαχωριστή και του σημαδιού βέλους. Μην αφαιρείτε ή συμπτύσσετε το
διαχωριστή.
Μετά τη συναρμολόγηση μην αφαιρείτε το φράγμα. -
ΠΡΟΣΟΧΗ: Ποτέ μην εγκαθιστάτε τη λαβή πάνω στην ετικέτα ή στην ένωση.
Σημείωση: Σε ορισμένες χώρες, το φράγμα και το σημάδι βέλους δεν παρέχονται με
το εργαλείο.
Κινητήρας
Ένωση
Σημάδι
βέλους
