Dolmar CS-246.4C - Instalar Implemento; Montagem da Pega

136
PRECAUÇÃO: Antes de efectuar qualquer trabalho na Multifuncional a
Gasolina, desligue sempre a máquina e retire o conector da
vela de ignição da vela de ignição.
Use sempre luvas de protecção!
PRECAUÇÃO: Ligue a Multifuncional a Gasolina após a montagem completa.

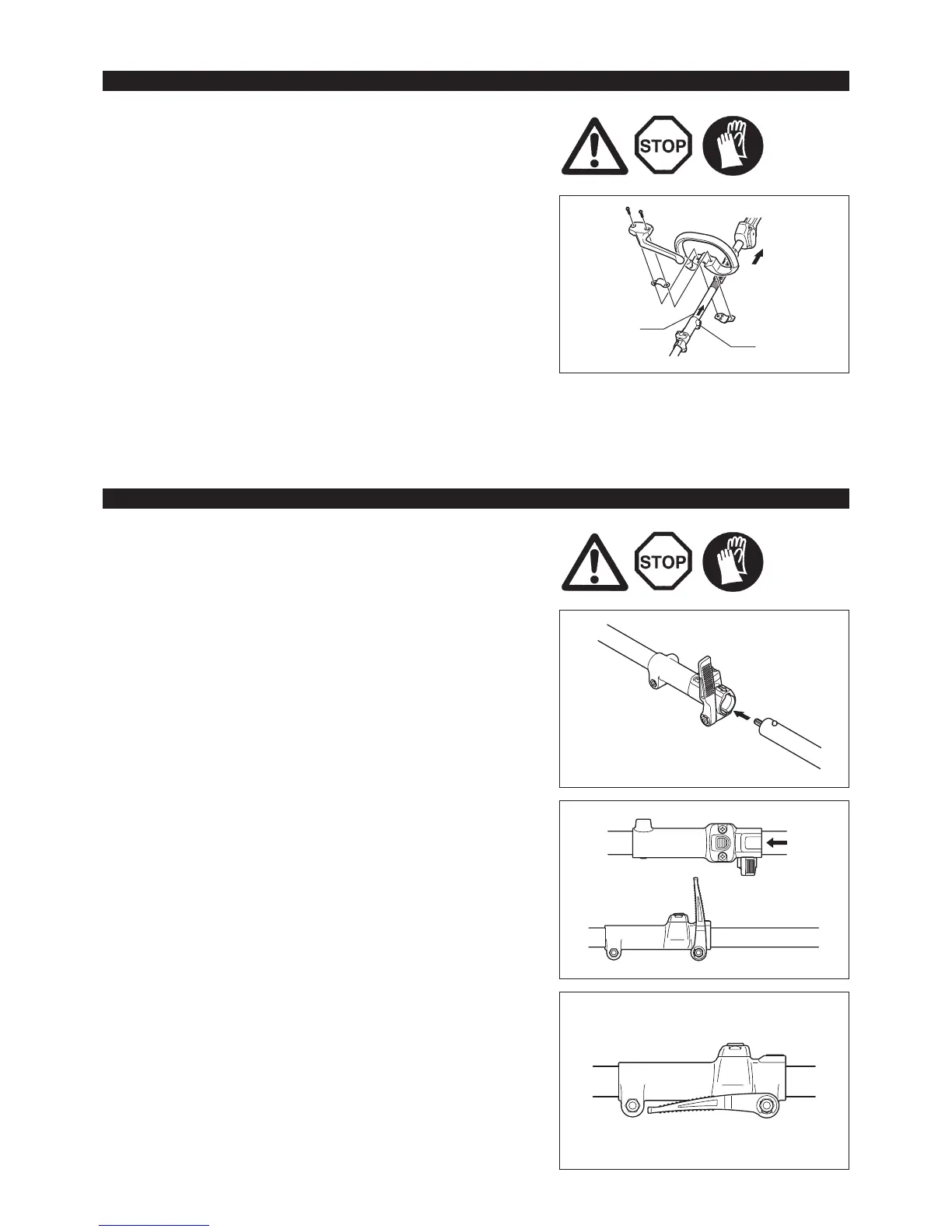

Montagem
Desaperte a alavanca. -
Alinhe o perno do implemento com a ranhura da junta e introduza o perno. -
Introduza o implemento até à posição da seta do implemento. -
E verique se o botão subiu.
Aperte a alavanca. -
(Consulte o diagrama à direita para orientação.)
MONTAGEM DA PEGA
INSTALAR IMPLEMENTO
PRECAUÇÃO: Antes de efectuar qualquer trabalho na Multifuncional a
Gasolina, desligue sempre a máquina e retire o conector da
vela de ignição da vela de ignição.
Use sempre luvas de protecção!
PRECAUÇÃO: Ligue a Multifuncional a Gasolina após a montagem completa.
Montar pega fechada
Instale bem a barreira e a pega no tubo do veio com dois parafusos e -
grampos. Depois, coloque a barreira no lado esquerdo da máquina,
conforme ilustrado.
Certique-se de que o conjunto pega/barreira está situado entre o espaçador -
e a marca de seta. Não remova nem encurte o espaçador.
Após a montagem, não remova a barreira. -
PRECAUÇÃO: Nunca instale a pega na etiqueta ou junta.
Nota: Em determinados países, a barreira e a marca de seta não são
fornecidas com a ferramenta.
Motor
Junta
Marca
de seta
