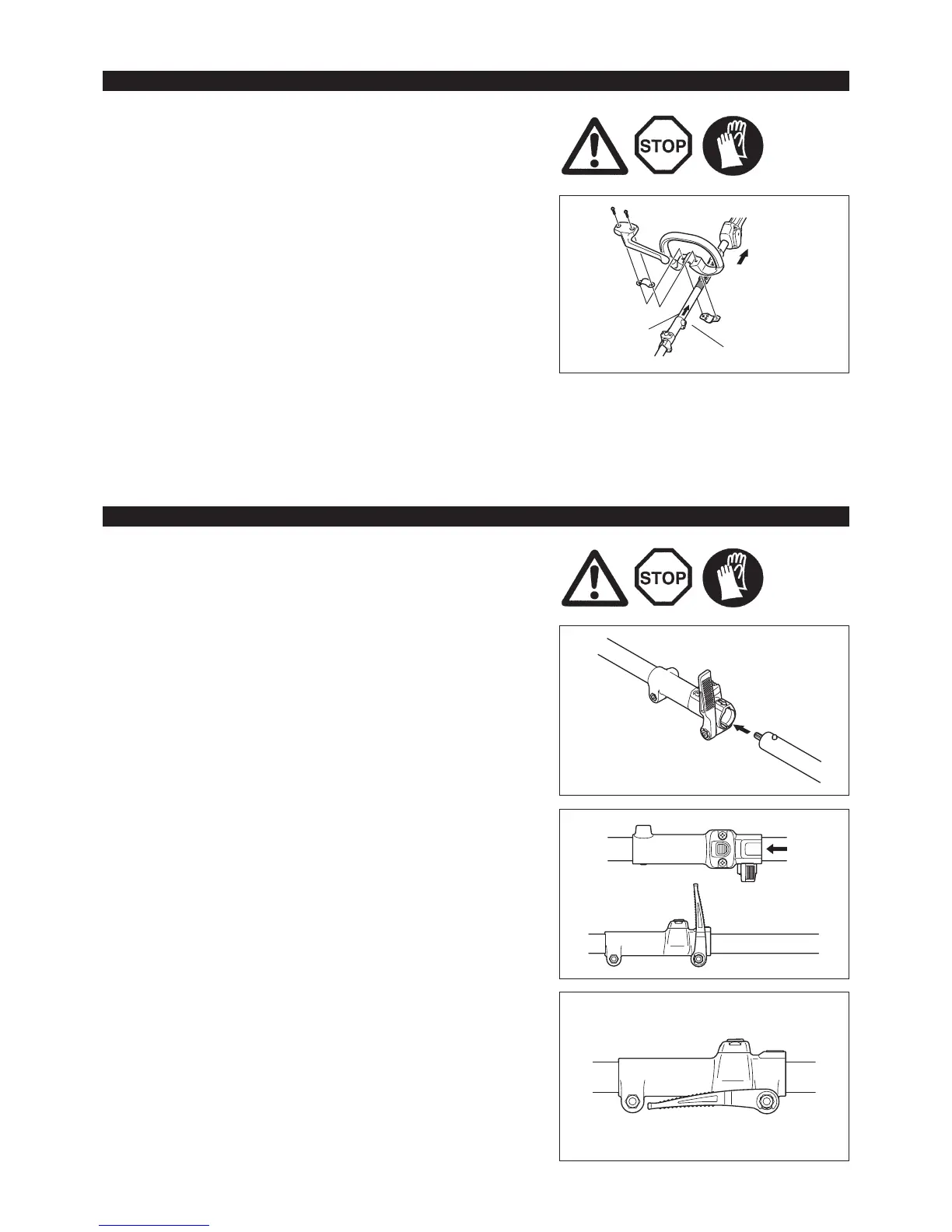

Dolmar CS-246.4C - Montieren des Aufsatzes; Montieren des Griffs

52
ACHTUNG: Stoppen Sie vor allen Arbeiten mit dem Multifunktions-Antrieb den
Motor und ziehen Sie den Zündkerzenstecker von der Zündkerze.
Tragen Sie immer Schutzhandschuhe!
ACHTUNG: Stellen Sie sicher, dass Sie den Multifunktions-Antrieb vor dem
Start wieder vollständig montiert haben.
Montage
Lösen Sie den Hebel. -
Richten Sie den Befestigungsstift an der Führungsnut aus, drücken Sie den -
Taster, und führen Sie den Stift ein.
Führen Sie den Aufsatz in die Werkzeugaufnahme ein. -
Prüfen Sie, dass die Arretierung eingerastet ist,und der Taster sich wieder
hebt.
Ziehen Sie den Hebel fest. -
(Weitere Informationen nden Sie im Diagram rechts.)
MONTIEREN DES GRIFFS
MONTIEREN DES AUFSATZES
ACHTUNG: Stoppen Sie vor allen Arbeiten mit dem Multifunktions-Antrieb den
Motor und ziehen Sie den Zündkerzenstecker von der Zündkerze.
Tragen Sie immer Schutzhandschuhe!
ACHTUNG: Stellen Sie sicher, dass Sie den Multifunktions-Antrieb vor dem
Start wieder vollständig montiert haben.
Montieren des Bügelgriffs
Passen Sie Sperre und Handgriff mit Hilfe von zwei Schrauben und Klemmen -
am Wellenrohr an. Positionieren Sie zu diesem Zeitpunkt die Sperre an der
linken Seite des Werkzeugs, entsprechend der Abbildung.
Stellen Sie sicher, dass die Baugruppe aus Handgriff/Sperre zwischen das -
Distanzstück und die Pfeilmarkierung platziert wird. Entfernen oder kürzen
Sie das Distanzstück nicht.
Entfernen Sie nach der Montage die Sperre nicht. -
ACHTUNG: Befestigen Sie den Handgriff nicht auf dem Verbindungsstück oder
dem Etikett.
Hinweis: In einigen Ländern werden die Sperre und die Pfeilmarkierung nicht
mitgeliefert.
Motor
W3erkzeugaufnahme
Pfeilmarkierung
