La cuchilla de corte o el cabezal de corte de nylon se pueden reemplazar
fácilmente dando la vuelta al equipo.

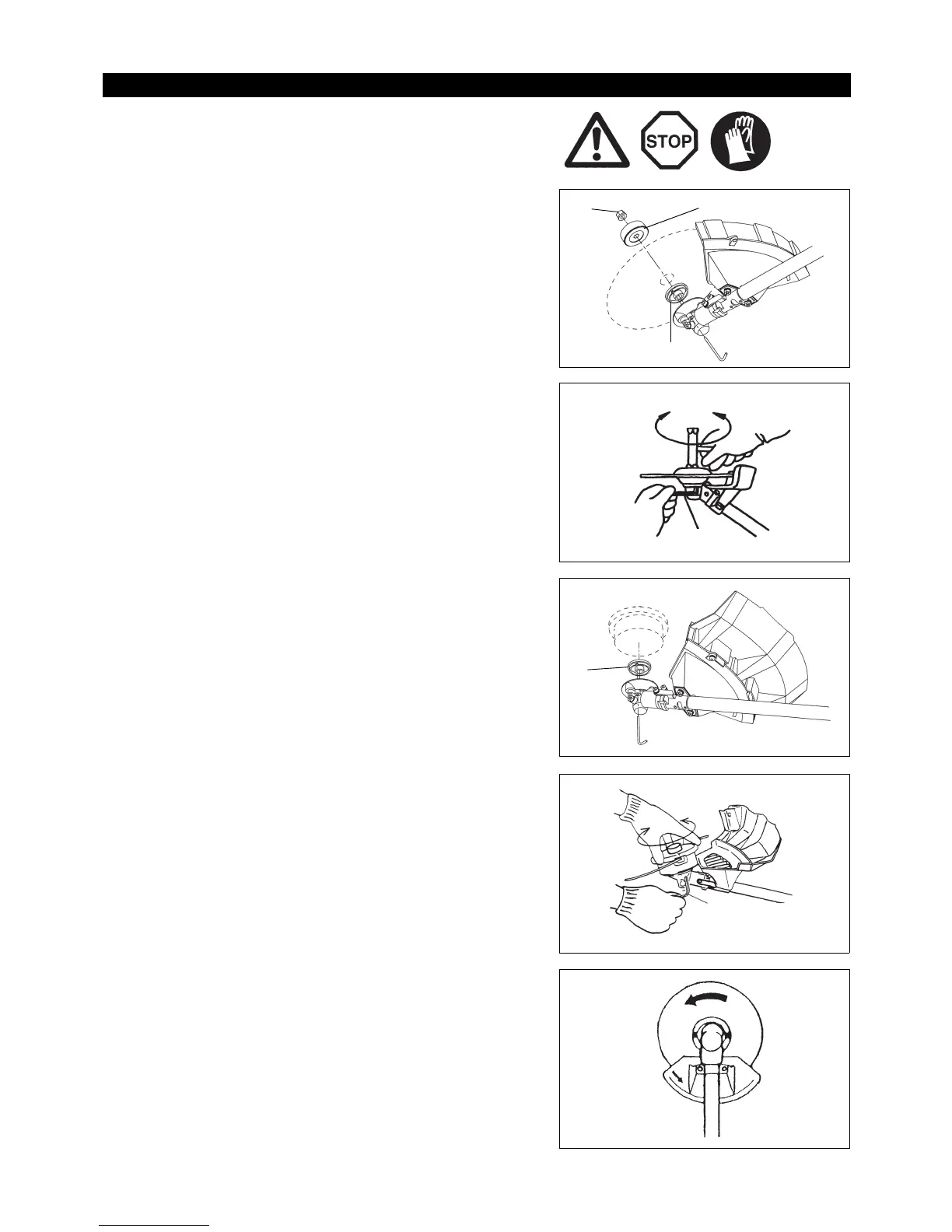

– Inserte la llave hexagonal en el orificio de la caja de engranajes y gire la
arandela de apoyo (3) hasta que quede bloqueada con la llave hexagonal.
– Afloje la tuerca/arandela con muelle (1) (rosca hacia la izquierda) con la llave
de vaso y retire la tuerca/arandela con muelle (1) y la arandela de apriete (2).
Con la llave hexagonal aún colocada
– Monte la cuchilla en el eje para que la guía de la arandela de apoyo (3) se
ajuste al orificio del eje de la cuchilla. Instale la arandela de apriete (2) y fije la
cuchilla con la tuerca/arandela con muelle (1).
[Par de apriete: 13 - 23 N-m]
NOTA: Utilice siempre guantes cuando maneje la cuchilla.
NOTA: La tuerca de apriete de la cuchilla (con una arandela con muelle) es una
parte desechable. Si se aprecia algún desgaste o deformación en la
arandela de muelle, reemplace la tuerca.
NOTA: La arandela de apriete (2) y la tuerca/arandela con muelle (1) no son
necesarias para montar el cabezal de corte de nylon. El cabezal de
nylon debe colocarse encima de la arandela de apoyo (3).
– Atornille el cabezal de corte de nylon en el eje.
– Asegúrese de que la cuchilla gire en el sentido contrario a las agujas del reloj.
Montaje de la cuchilla de corte/cabezal de corte de nylon
