Kesici bıçak veya misinalı kesim başlığı öncelikle makinenin baş aşağı
çevrilmesi durumunda daha kolay değiştirilebilir.
– Alyan anahtarını dişli kutusundaki delikten sokun ve Alyan anahtarıyla alıcı
pulu (3) kilitlenene kadar çevirin.
– Somunu/yaylı pulu (1) (sol tarafı dişlidir) lokma anahtarıyla gevşetin ve
somunu/yaylı pulu (1) ve kelepçe pulunu (2) çıkartın.
Alyan anahtarıyla yerine sabitleyin
–Kesici bıçağı, alıcı pulun (3) çıkıntılı kısmı kesici bıçak üzerindeki deliğe tam
olarak oturacak şekilde şafta takın. Kelepçe pulunu (2) takın ve somunu/yaylı
pulu (1) sıkarak kesici bıçağı sabitleyin.
[Sıkma torku: 13 - 23 N-m]
NOT: Kesici bıçağı tutarken mutlaka eldiven takın.
NOT: Kesici bıçak tespit somununun (ve yaylı pulun) belirli bir kullanım ömrü
vardır. Yaylı pul üzerinde herhangi bir aşınma veya deformasyon tespit
ederseniz, somunu değiştirin.
NOT: Misinalı kesim başlığının takılması için, kelepçe puluna (2) ve somuna/
yaylı pula (1) gerek yoktur. Misinalı kesim başlığı, alıcı pulu (3)
üzerine
g
elmelidir.
– Misinalı kesim başlığını şafta vidalayın.
–Bıçağın saat yönünün tersine döndüğünden emin olun.

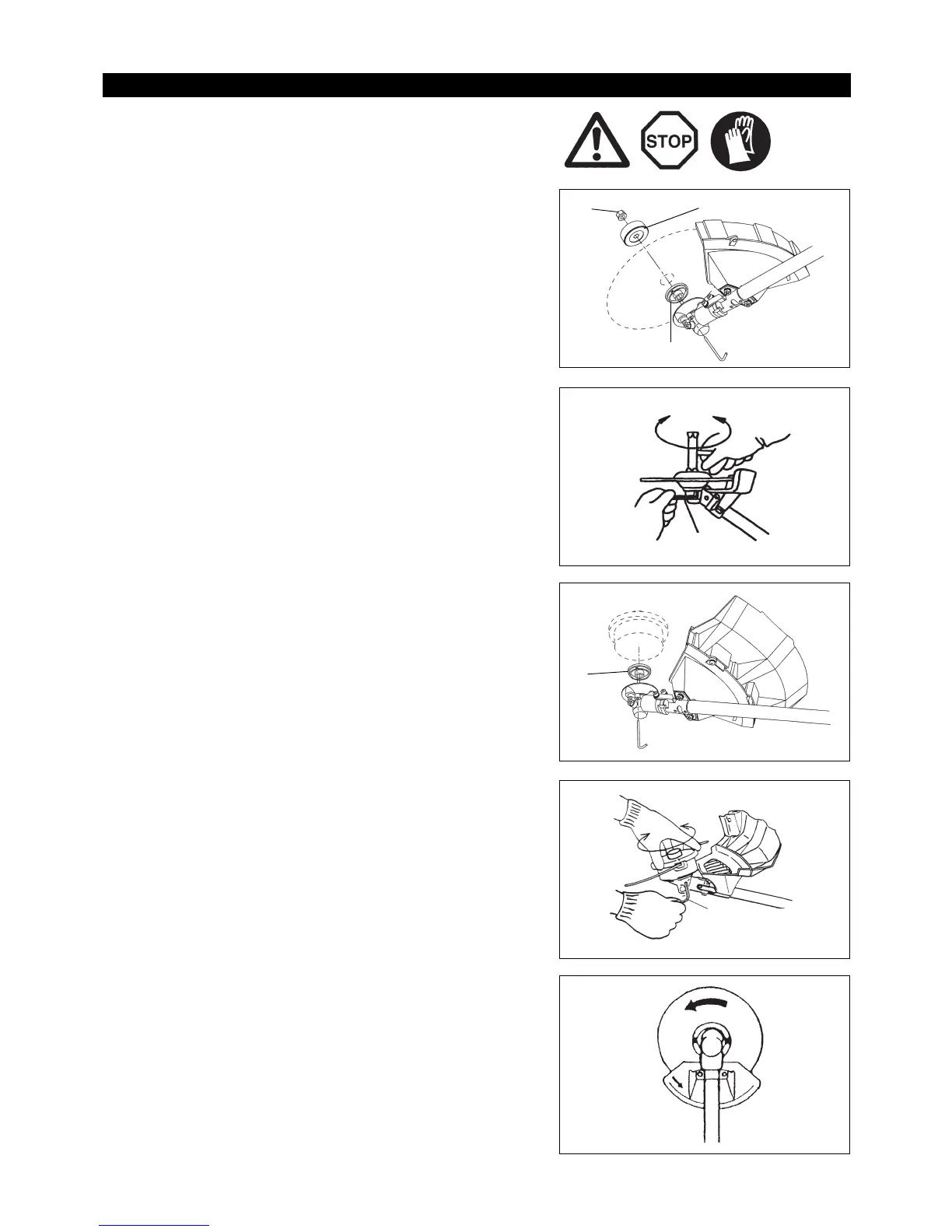

Kesici bıçağın/misinalı kesim başlığının takılması
