Dolmar MS-27 C - Montage de la Poignée

27
ATTENTION : Avant de faire un travail quelconque sur la débroussailleuse
thermique, arrêtez toujours le moteur et débranchez le connecteur
des bougies. Portez toujours des gants de protection !
ATTENTION : Assurez-vous que vous avez réassemblé complètement la
débroussailleuse thermique avant de la démarrer.

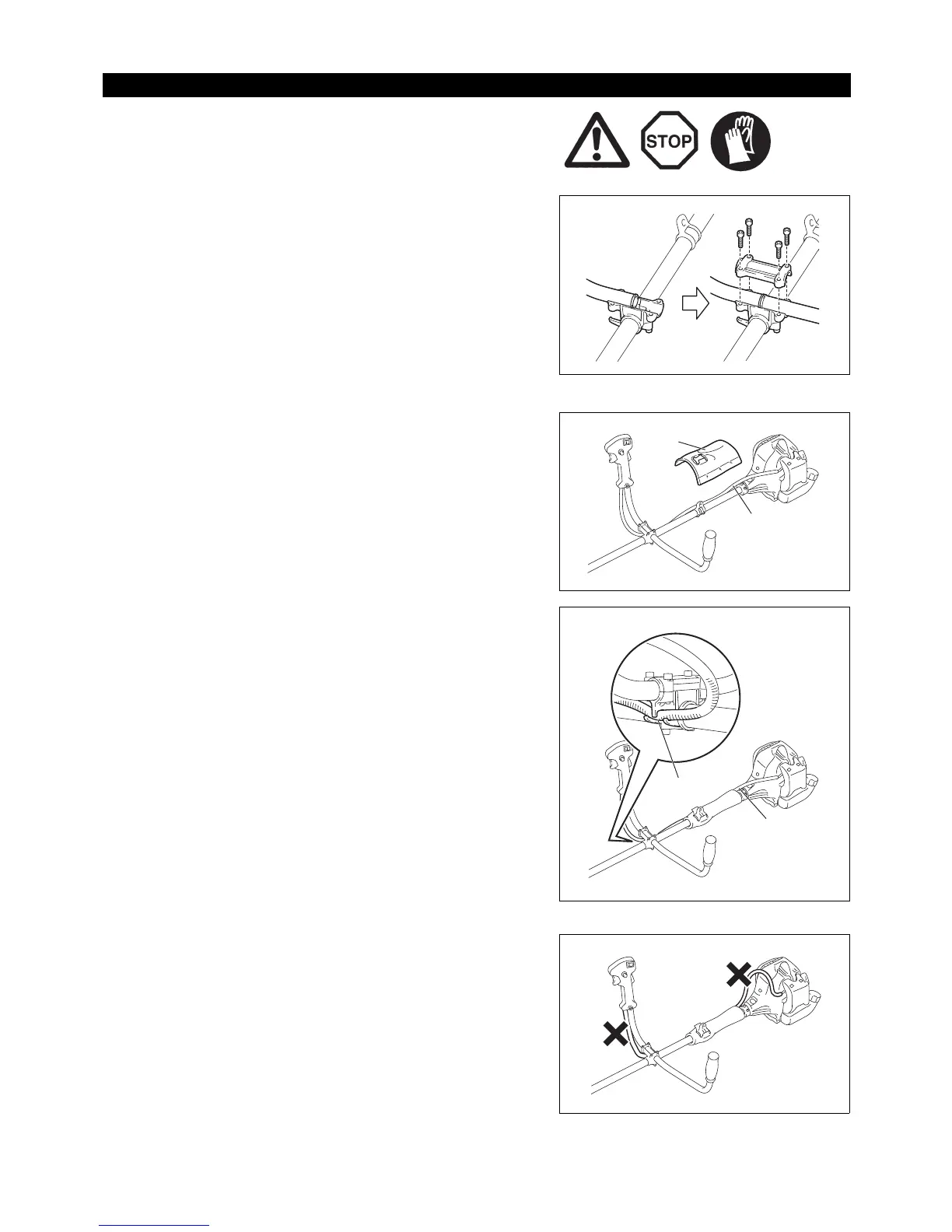

Pour les modèles de poignée en U
– Placez les deux poignées sur le support de poignée. Le levier de manœuvre
doit être installé sur le côté droit lorsque vous regardez vers l’outil de coupe.
– Installez les extrémités des poignées dans la rainure sur le support de
poignée et installez la bride sur celles-ci. Serrez-les légèrement avec quatre
boulons pour procéder au réglage.
– Réglez l’angle des poignées, puis serrez tous les boulons de manière égale
avec une clé hexagonale.
– Placez le câble d’accélérateur (1) sur le côté du levier de manœuvre de
l’arbre. Enveloppez-les ensuite avec le coussin d’épaule (2).
– Insérez le câble d’accélérateur (1) dans la fente de serrage (3) sur le support
de poignée.
– Assurez-vous que le câble d’accélérateur est positionné comme illustré.
– Actionnez le levier de manœuvre et assurez-vous qu’il bouge sans à-coups.
ATTENTION : Ne placez pas le câble d’accélérateur comme illustré. Dans le
cas contraire, un câble courbé peut entraîner une vitesse de
ralenti élevée et une lame incontrôlable peut provoquer des
blessures corporelles.
Montage de la poignée
MS-27 U
L
R
(1)
MS-27 U
(2)
MS-27 U
(3)
(1)
MS-27 U
