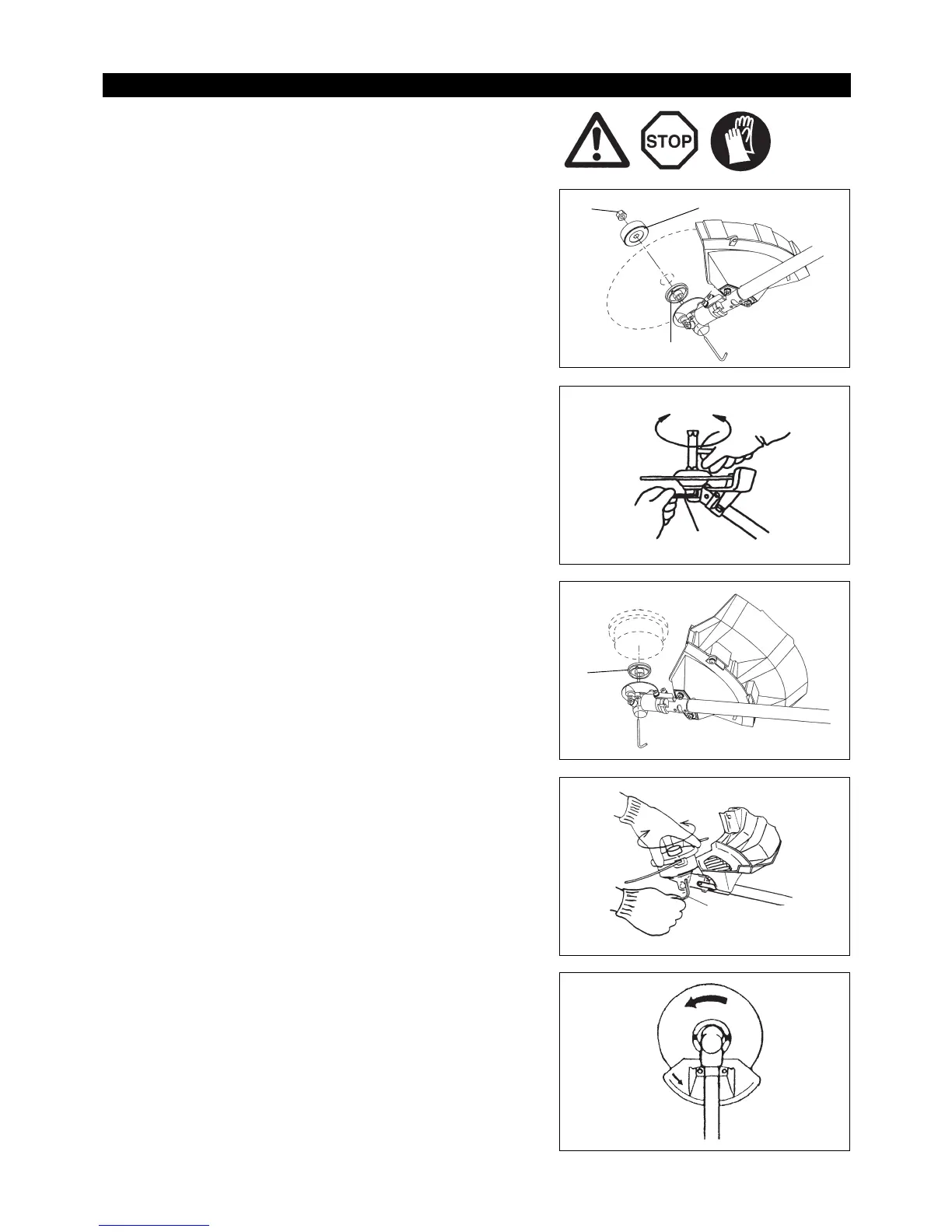

La lama di taglio o la testina di taglio in nylon possono essere sostituite
facilmente rovesciando innanzitutto l’utensile.
– Inserire la chiave esagonale attraverso il foro nella scatola degli ingranaggi e
ruotare la rondella ricevente (3) finché non viene bloccata dalla chiave
esagonale.
– Allentare il dado o la rondella a molla (1) (filettato a sinistra) con la chiave a
bussola, quindi rimuovere il dado o la rondella a molla (1) e la rondella di
fissaggio (2).
Senza spostare la chiave esagonale
– Montare la lama sull’albero in modo che la guida della rondella ricevente (3) si
inserisca nel foro dell’asta nella lama. Installare la rondella di fissaggio (2) e
fissare la lama con il dado o la rondella a molla (1).
[Coppia di serraggio: 13 - 23 N-m]
NOTA: Indossare sempre i guanti mentre si maneggia la lama di taglio.
NOTA: Il dado di serraggio della lama (con la rondella a molla) è una parte
usurabile. Se sulla rondella a molla compaiono segni di usura o
deformazione, sostituire il dado.
NOTA: La rondella di fissaggio (2) e il dado o la rondella a molla (1) non sono
necessari per montare la testina di taglio in nylon. La testina in nylon
deve andare sopra la rondella ricevente (3).
– Avvitare la testina di taglio in nylon sull’albero.
– Assicurarsi che la lama ruoti in senso antiorario.
Montaggio della lama/testina di taglio in nylon
