119

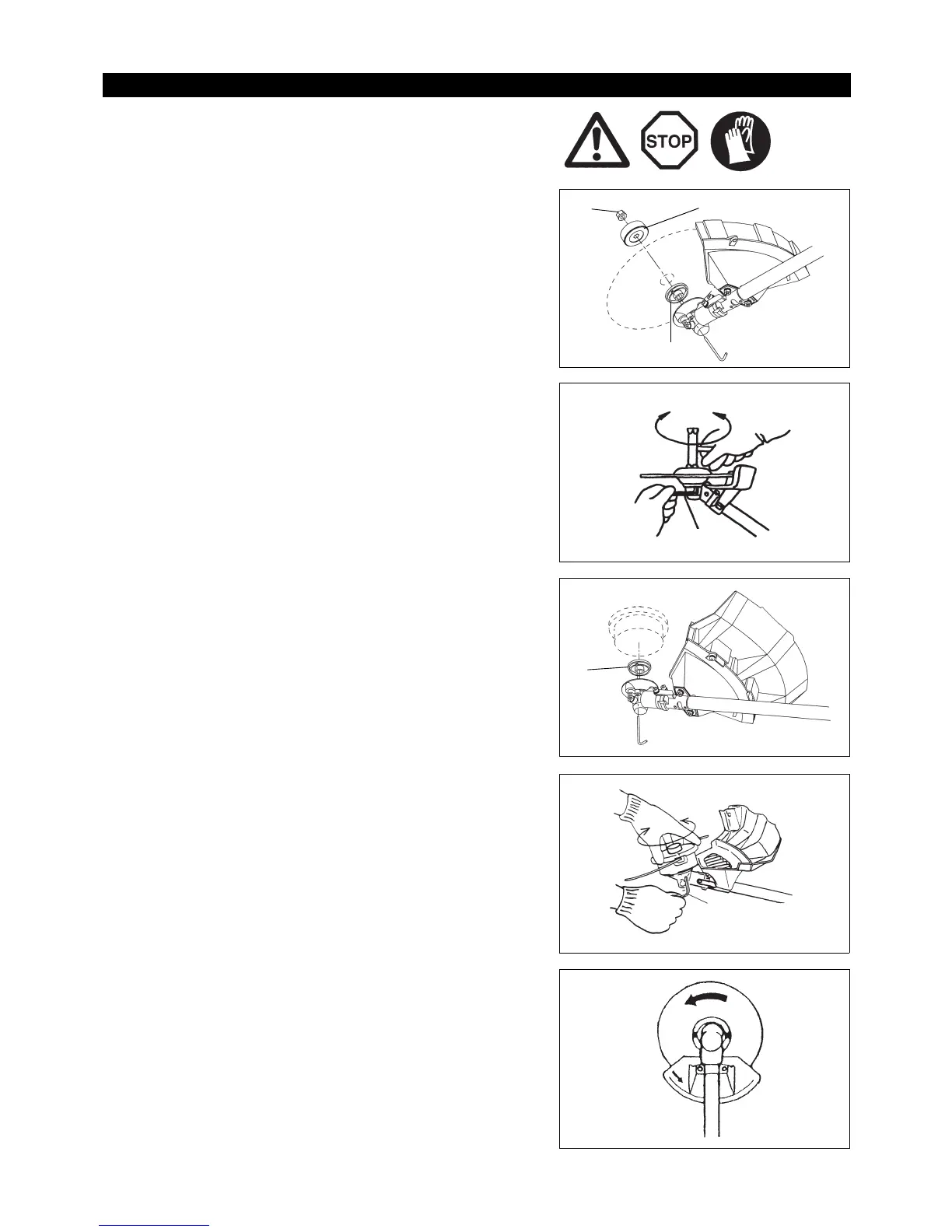

A lâmina de corte ou cabeça de corte em nylon podem ser substituídas
facilmente ao rodar o equipamento ao contrário.
– Insira a chave sextavada no orifício na caixa de engrenagens e rode a anilha
receptora (3) até que esteja apertada com a chave sextavada.
– Desaperte a porca/anilha de pressão (1) (fio esquerdo) com a chave de
encaixe e remova a porca/anilha de pressão (1) e a anilha do grampo (2).
Com a chave sextavada ainda fixada
– Monte a lâmina de corte no veio para que o guia da anilha receptora (3)
encaixe no orifício do mandril na lâmina de corte. Instale a anilha do grampo
(2) e fixe a lâmina de corte com a porca/anilha de pressão (1).
[Binário de aperto: 13 - 23 N-m]
NOTA: Use sempre luvas ao manusear a lâmina de corte.
NOTA: A porca de aperto da lâmina de corte (com anilha de pressão) é uma
parte consumível. Se aparecer algum desgaste ou deformação na
anilha de pressão, substitua a porca.
NOTA: A anilha do grampo (2) e a porca/anilha de pressão (1) não são
necessárias para montar a cabeça de corte em nylon. A cabeça em
nylon deverá estar no topo da anilha receptora (3).
– Aperte a cabeça de corte em nylon no veio.
– Certifique-se de que a lâmina roda no sentido contrário aos ponteiros do
relógio.
Montar a lâmina de corte/cabeça de corte em nylon
