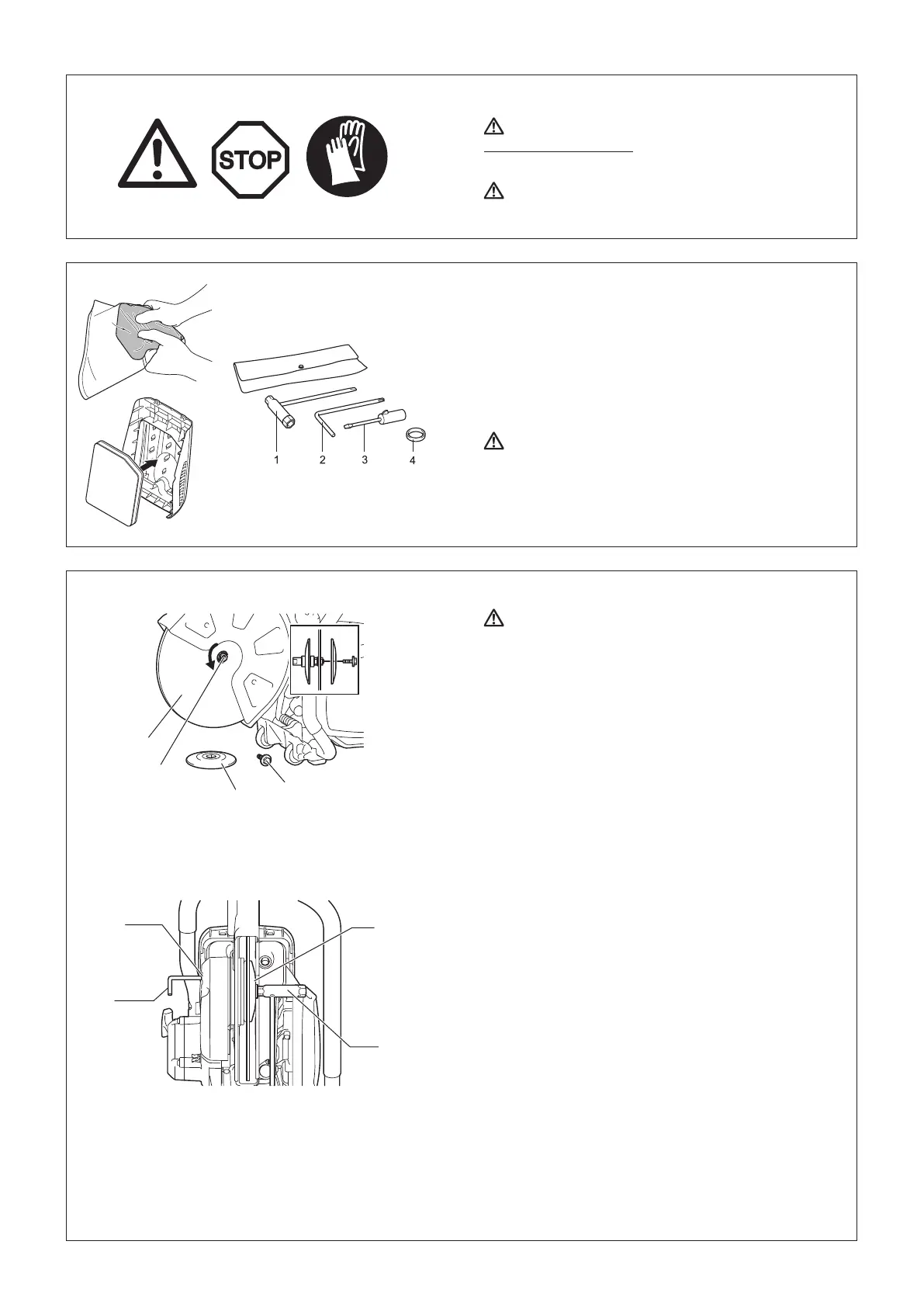

COLOCAR EM FUNCIONAMENTO
PRECAUÇÃO:
Desligue sempre o motor e retire a tampa da vela antes de
efectuar qualquer trabalho na Cortadora a Gasolina! Use
sempre luvas de protecção!
PRECAUÇÃO:
Ligue a Cortadora a Gasolina apenas após montagem e
inspecção completas.
Para os trabalhos seguintes, utilize as ferramentas de montagem
incluídas na entrega:
1. Chave de combinação 13/16 AF
2. Chave-estrela
3. Chave de fendas de regulação do carburador
4. Anel adaptador
Coloque a Cortadora a Gasolina numa superfície estável e
efectue os passos de montagem seguintes:
Não está instalado um ltro de ar!
Antes de utilizar, aperte várias vezes o ltro fornecido, de
forma a que o óleo esteja submergido uniformemente em
todo o ltro. Insira um ltro de espuma oleado (pré-ltro), tal
como mostrado na ilustração ao lado! Para o fazer, retire a
tampa do ltro (consulte o capítulo sobre Limpar/substituir o
ltro de ar).
Instalar o disco de corte
AVISO:
• Ao instalar um disco de corte de diamante, certique-se
de que o instala com a seta na mesma direcção à medida
que a ange exterior (6) roda. Instalar o disco de corte de
diamante (4) com a direcção da seta oposta à da tampa do
disco pode causar o lascamento da extremidade do disco e
ferimentos pessoais.
• Ao instalar um disco de corte (4), utilize sempre o anel que
corresponde ao diâmetro do disco de corte e ao diâmetro
do veio (5). Caso não utilize anéis que correspondam, pode
causar vibrações na ferramenta resultando em ferimentos
pessoas graves.
• Utilize apenas discos de corte com um diâmetro que
corresponde ao diâmetro do(s) anel(éis) fornecido(s).
Utilizar discos que não correspondem, pode causar vibrações
na ferramenta resultando em ferimentos pessoais graves.
• Inspeccione um disco de corte por danos. (consulte a
secção intitulada “Discos de corte” em PRECAUÇÕES DE
SEGURANÇA.)
1. Introduza a chave-estrela (2) no orifício (8) para impedir o
veio (5) de rodar.
NOTA: Quando o suporte do sistema de água de pressurizada
está instalado no orifício na ferramenta, retire-o antes de
instalar o disco de corte.
2. Enquanto segura a chave (2) nessa posição, utilize a chave
de combinação (1) fornecida e rode o parafuso (7) para a
esquerda, xando o disco, e retire o parafuso (7) e a ange
exterior (6).
3. Instale um disco de corte de diamante/disco abrasivo de corte
(4) no eixo (5). E, de seguida, coloque a ange exterior (6) no
veio para que as duas superfícies planas paralelas na ange
exterior encaixem na superfície plana do veio e aperte bem o
parafuso para a direita.
Para instalar um disco de corte, instale um anel com o mesmo
diâmetro que o diâmetro do disco e a junta tórica fornecida
para xar o anel no veio antes de instalar um disco de corte de
diamante.
E, de seguida, instale o disco de corte.
NOTA: Aperte bem o parafuso sextavado (25 - 31 Nm), caso
contrário, o disco de corte pode escorregar durante o
corte.
4
5
6
7
6
1
8
2
Desenho
esquemático
