ANVENDELSE
FORSIGTIG:
Sluk altid for motoren og tag tændrørshætten af, inden
du foretager noget arbejde på skæremaskinen! Bær altid
beskyttelseshandsker!
FORSIGTIG:
Start kun skæremaskinen når den er fuldstændig samlet og
efterset.

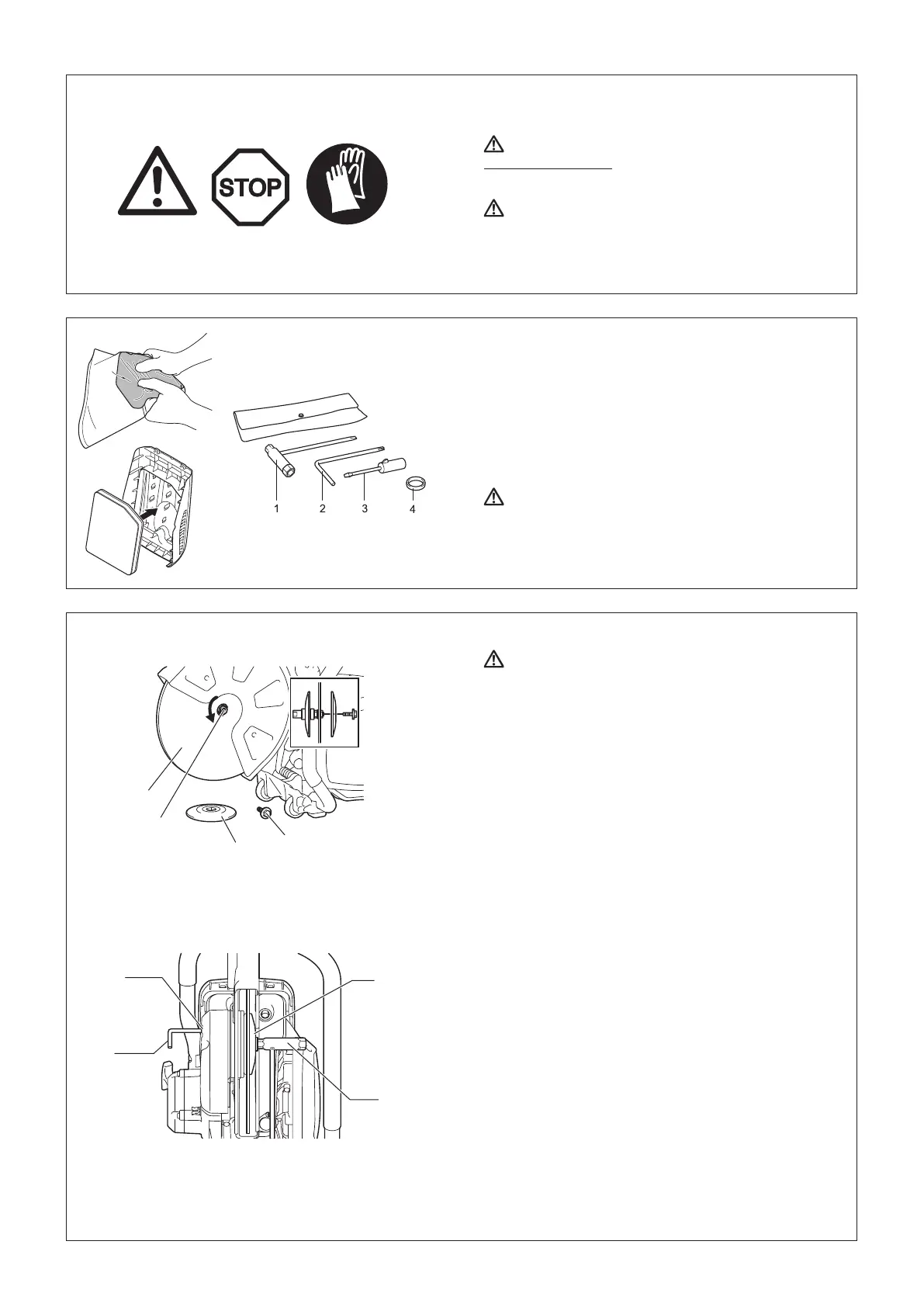

Anvend de samlingsværktøjer, der fulgte med, til følgende
arbejde:
1. 13/16 AF kombinøgle
2. Stjerneformet skiftenøgle
3. Skruetrækker til karburatorjustering
4. Adapterring
Placer skæremaskinen på en stabil overade og foretag samling
via de følgende trin:
Der er ikke installeret noget luftlter!
Inden betjening skal du klemme det medfølgende lter ere
gange, så olien fordeles jævnt i hele lteret. Indsæt et olieret
skumlter (forlter) som vist på den tilstødende illustration!
For at kunne gøre dette skal du fjerne lterdækslet (se
kapitlet om Rengøring/udskiftning af luftlteret).
Montering af skæreskiven
ADVARSEL:
• Ved montering af en diamantskæreskive skal du sørge
for at montere den sådan, at pilen viser i samme retning,
som den udvendige ange (6) roterer. Montering af
diamantskæreskiven (4) med pilen i modsat retning af den
på hjuldækslet kan medføre ækning af skivekanten og
personskader.
• Ved montering af en skæreskive (4) skal du altid bruge
en ring, der svarer til hullet i skæreskiven og diameteren
på spindlen (5). Hvis der ikke anvendes passende ringe,
kan det medføre vibration i maskinen og forårsage alvorlig
personskade.
• Brug kun skæreskiver med en åbning der svarer til
diameteren på ringen/ringene, som følger med. Hvis der ikke
anvendes passende skæreskiver, kan det medføre vibration i
maskinen og forårsage alvorlig personskade.
• Se skæreskiven efter for skader. (se afsnittet kaldet
“Skæreskiver” i SIKKERHEDSFORHOLDSREGLER.)
1. Indsæt den stjerneformede skiftenøgle (2) i hullet (8) for at
forhindre spindlen (5) i at dreje rundt.
BEMÆRK: Når holderen til trykvandssystemet er monteret
til hullet på maskinen, skal den fjernes, inden
skæreskiven monteres.
2. Mens du holder skiftenøglen (2) på den position, skal du
anvende den medfølgende kombinøgle (1) til at dreje bolten
(7) mod uret for at fastgøre skiven og fjerne bolten (7) og den
udvendige ange (6).
3. Monter en diamantskæreskive/vinkelslibeskive (4) på akslen
(5). Placer derefter den udvendige ange (6) på spindlen, så
de to parallelle ade områder på den udvendige ange passer
på det ade område på spindlen og stram bolten omhyggeligt i
urets retning.
For at montere en skæreskive skal du montere en ring med
den samme diameter som diskboringen og den medfølgende
O-ring for at holde ringen på spindlen, inden du monterer en
diamantskæreskive.
Monter derefter skæreskiven.
BEMÆRK: Stram sekskantbolten godt til (25 - 31 Nm) ellers kan
skæreskiven muligvis glide under skæringen.
4
5
6
7
6
1
8
2
Skematisk
tegning
