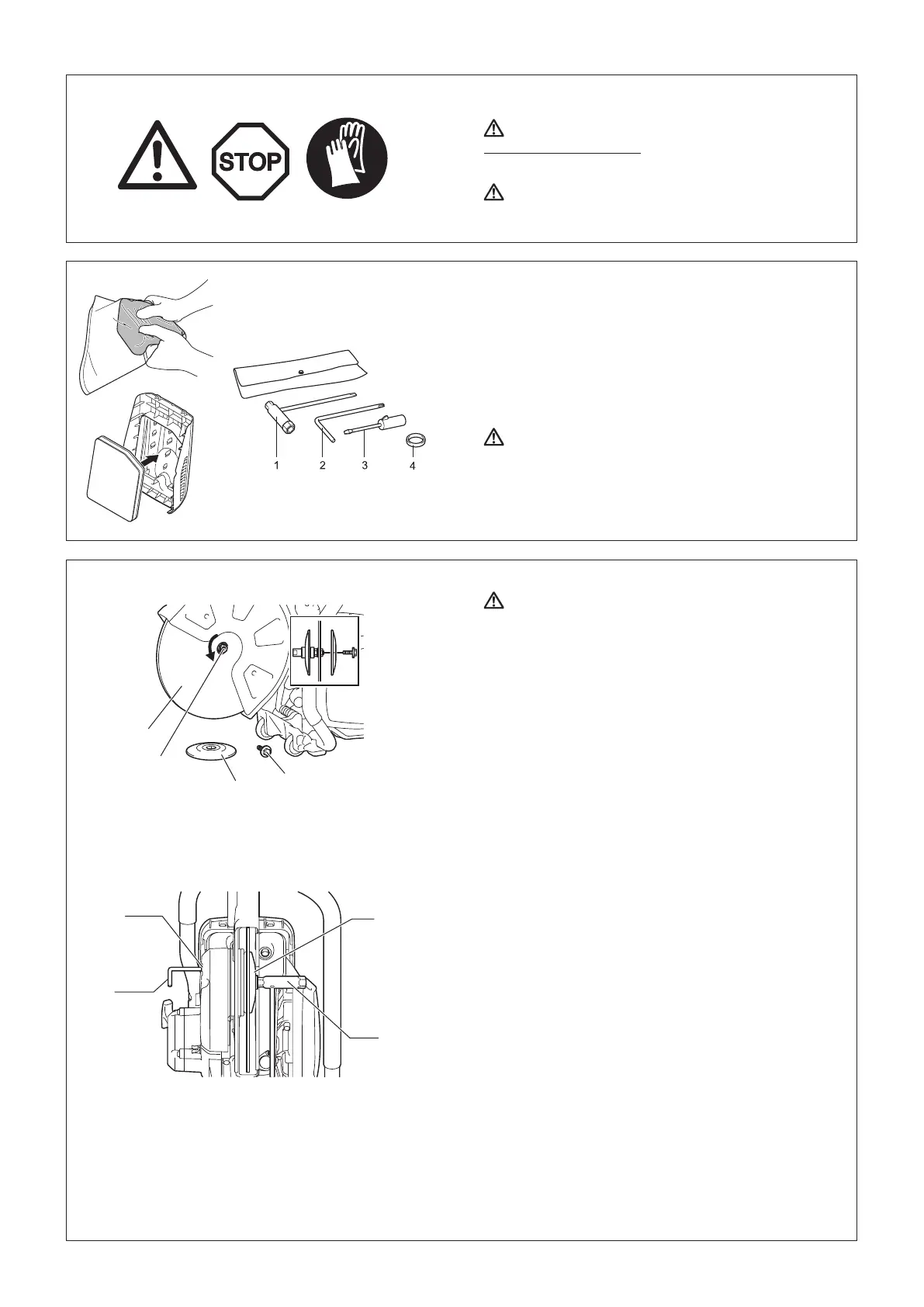

MISE EN MARCHE
ATTENTION :
Coupez toujours le moteur et retirez le protecteur de bougie
avant d’intervenir sur la découpeuse thermique ! Portez
toujours des gants de protection !
ATTENTION :
Ne démarrez la découpeuse thermique qu’après avoir
procédé à son montage et son examen complets.
Pour les tâches suivantes, utilisez les outils fournis avec
l’appareil :
1. Clé mixte 13/16 AF
2. Clé en étoile
3. Tournevis de réglage du carburateur
4. Bague pour douille
Placez la découpeuse thermique sur une surface stable et
effectuez les étapes de montage suivantes :
Aucun ltre à air n’est installé !
Avant utilisation, pressez plusieurs fois sur le ltre fourni
de sorte que l’huile soit répartie de manière homogène dans
l’ensemble du ltre. Insérez un ltre en mousse graissé (pré-
ltre), comme présenté sur l’illustration adjacente. Pour ce faire,
retirez le couvercle du ltre (voir le chapitre relatif au Nettoyage/
remplacement du ltre à air).
Montage du disque de coupe
AVERTISSEMENT :
• Lors de l’installation d’un disque de coupe diamant,
veillez à le monter de sorte que la èche se trouve dans le
même sens de rotation que le asque extérieur (6). Si vous
installez le disque de coupe diamant (4) en orientant sa èche
dans le sens opposé à celle du couvre-roue, vous risquez de
provoquer l’écaillage du rebord du disque et des blessures
corporelles.
• Lors de l’installation d’un disque de coupe (4), utilisez
toujours la bague correspondant à l’alésage du disque de
coupe et au diamètre de l’axe (5). Le fait de ne pas utiliser de
bagues adéquates risque provoquer des vibrations de l’outil et
d’entraîner des blessures corporelles graves.
• Utilisez uniquement des disques de coupe dont l’alésage
correspond au diamètre de la/des bague(s) fournie(s).
L’utilisation de disques non adaptés peut provoquer des
vibrations de l’outil et entraîner des blessures corporelles
graves.
• Examinez le disque de coupe pour vous assurer qu’il n’est
pas endommagé. (voir la section intitulée « Disques de
coupe » dans PRÉCAUTIONS DE SÉCURITÉ.)
1. Insérez la clé en étoile (2) dans l’orice (8) pour empêcher
l’axe (5) de tourner.
REMARQUE : Si le support du dispositif d’eau sous pression est
installé dans l’orice de l’outil, retirez-le avant de
monter le disque de coupe.
2. Tout en tenant la clé (2) dans cette position, utilisez la clé
mixte (1) fournie et tournez le boulon (7) de xation du disque
dans le sens antihoraire, puis retirez le boulon (7) et le asque
extérieur (6).
3. Placez un disque de coupe diamant/disque abrasif (4) sur
l’alésage (5). Posez ensuite le asque extérieur (6) sur l’axe,
de sorte que les deux surfaces parallèles plates sur le asque
extérieur s’adaptent sur la surface plate de l’axe. Serrez enn
fermement le boulon dans le sens horaire.
Pour installer un disque de coupe, placez une bague de diamètre
identique à celui de l’alésage du disque et au joint torique fourni
an de maintenir la bague sur l’axe avant d’installer un disque de
coupe diamant.
Installez ensuite le disque de coupe.
REMARQUE : Serrez fermement le boulon hexagonal (25 -
31 Nm) pour éviter que la meule glisse pendant la
coupe.
4
5
6
7
6
1
8
2
Schéma de
principe
