Dolmar PC-7614V - Ændring Af Skæreværktøjets Position (Midten;Siden)

204
Ændring af skæreværktøjets position (midten/
siden)

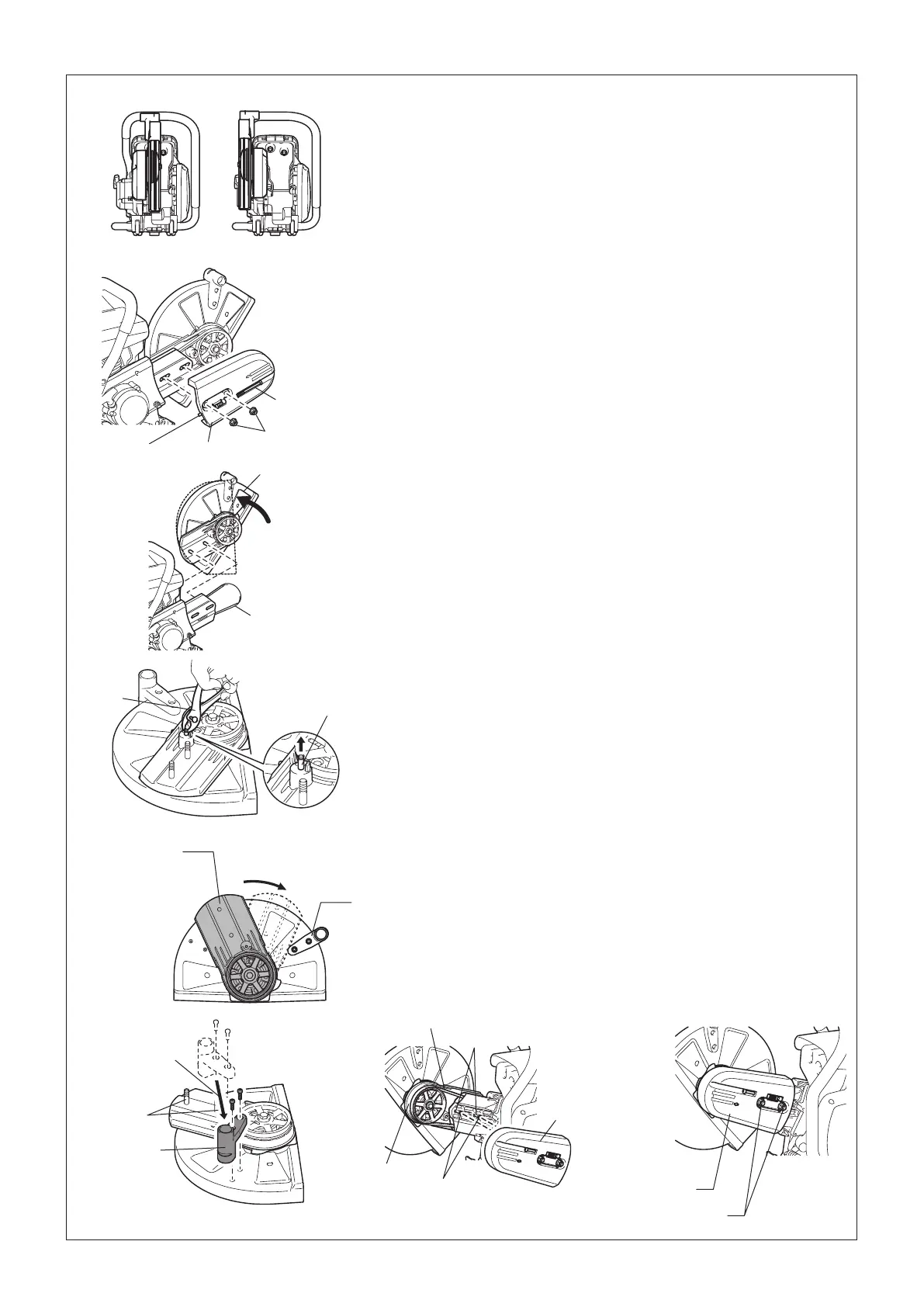

Monteringsretning af skærm
• Skæremaskinens skæreværktøj er monteret i den retning, der
er vist i Fig. A. Brug den følgende procedure til at montere det i
retningen Fig. B, hvis du ønsker det.
Montering i retning B
(1) Løsn spændemøtrikken og drej spændingsjusteringsskruen til
venstre indtil skruens ende er synlig. (Fig. 1)
(2) Skru spændemøtrikkerne af og fjern kileremsdækslet. (Fig. 1)
(3) Drej skærmen til positionen med stiplede linje. Fjern
kileremmen og fjern derefter skæreværktøjet fra
skæremaskinen.
Monter grebet igen. (Fig. 2)
(4) Tag fat i låsepalen med en ligekærvet skruetrækker eller en
tang. (Fig. 3)
(5) Roter armen indtil den er i berøring med grebet og sæt
låseskaftet tilbage på den oprindelige plads med håndkraft.
(Fig. 4)
Monter grebet igen. (Fig. 5)
(6) Vend det fjernede skæreværktøj om og før en bolt gennem
hullet, og genmonter derefter i retning B.
Gemmonter kileremmen på remskiven. (Fig. 6)
(7) Monter kileremsdækslet. (Fig. 7)
Drej på spændingsjusteringsskruen for at justere spændingen
af kileremmen. Når først spændingsjusteringen er afsluttet,
skal spændemøtrikken spændes ordentligt til.
Sekskantmøtrikker
Skærm
Kilerem
Låsepal
Arm
Greb
Kilerem
Remskive
Bolte
Kileremsdæksel
Kileremsdæksel
Sekskantmøtrik
Huller
Spændingsjusteringsskrue
Monteringsretning
Kileremsdæksel
Ende på skrue
A B
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5 Fig. 6 Fig. 7
Tang
Flyt
Bolte
Greb
