Dolmar PC-7614V - Antes da Utilização; Apertar a Correia Trapezoidal;Verificar a Tensão da Correia Trapezoidal

170

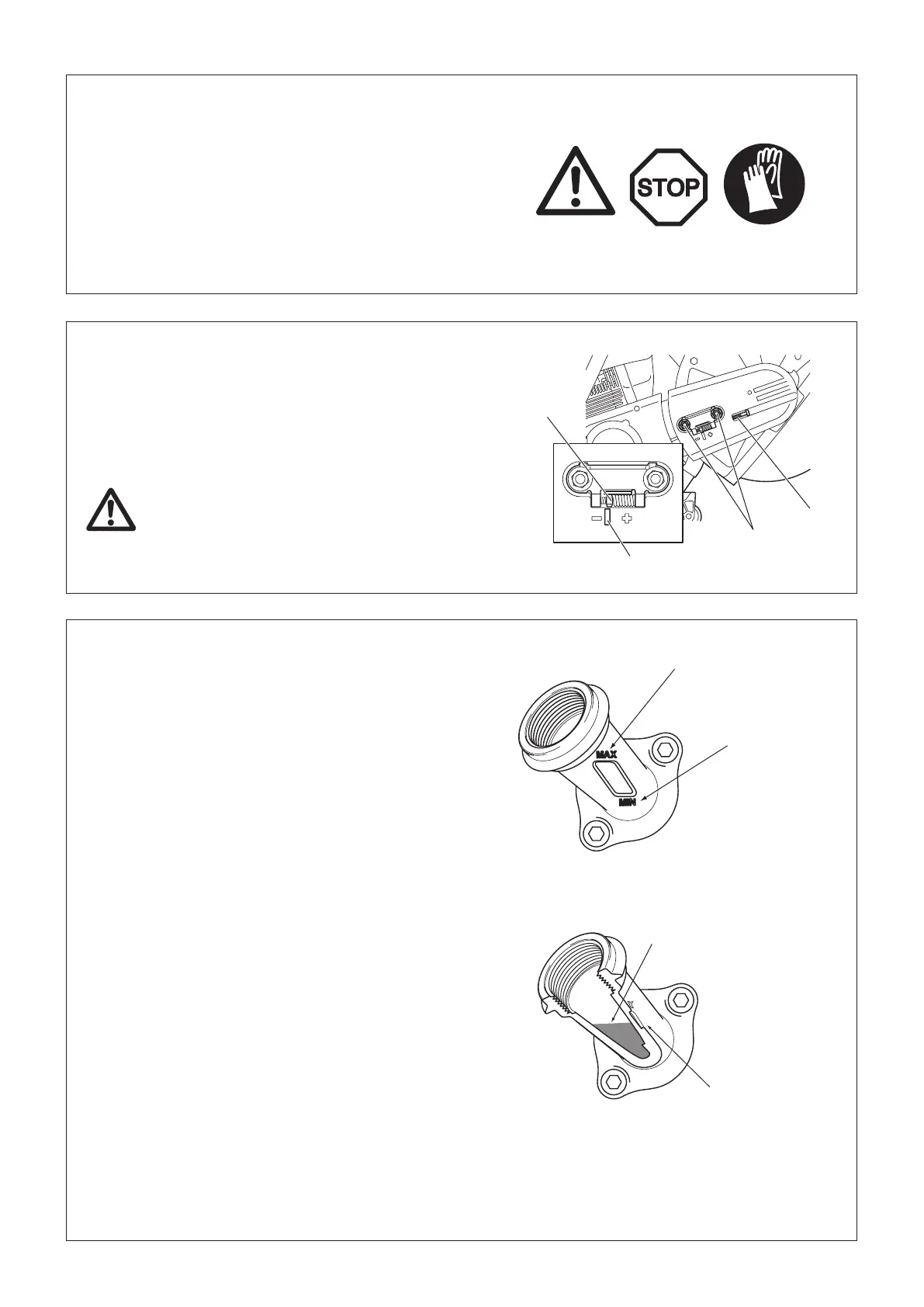

Apertar a correia trapezoidal/Vericar a tensão
da correia trapezoidal
IMPORTANTE:
Uma tensão exacta da correia trapezoidal é essencial
para um desempenho máximo de corte com um consumo
mínimo de combustível. Uma tensão incorrecta da correia
trapezoidal irá resultar num desgaste prematuro da correia
trapezoidal e do disco da correia trapezoidal ou danos no
rolamento da embraiagem.
NOTA: As duas porcas sextavadas (9) tem de ser desapertadas
antes de apertar a correia trapezoidal ou vericar a tensão.
Para aumentar a tensão da correia, rode o parafuso de tensão
(10) para a direita com a chave de combinação incluída com a
Cortadora a Gasolina.
A tensão da correia está bem ajustada quando a porca (11) está
situada conforme mostrado na gura, em comparação com a
posição da marca (12).
IMPORTANTE:
• Após o aperto/inspecção, aperte a porca
sextavada (9) (25 - 31 Nm).
• Não ajuste a tensão da correia enquanto a
máquina estiver quente. Existe um risco de
queimaduras.
11
12
9
10
Antes da utilização
1. Vericar/abastecer óleo do motor
• Com o motor a frio, verique/abasteça óleo do motor da
seguinte forma.
• Posicione o motor numa superfície nivelada e verique se o
óleo se encontra entre os limites MAX e MIN do depósito de
óleo.
• Se o óleo for insuciente (perto da marca MIN do depósito
de óleo), abasteça o depósito de óleo com óleo até à marca
MAX.
• A quantidade de óleo pode ser vericada externamente sem
retirar o tampão do óleo, uma vez que o nível de óleo pode
ser visto na janela transparente das marcas de medição
externa.
• Para referência, o óleo precisa de ser abastecido a cada dez
horas de funcionamento (um depósito de óleo por cada dez
abastecimentos de combustível).
• Substitua o óleo extremamente sujo ou descolorido.
<Óleo recomendado> ... Use óleo SAE 10W-30 classe SF de
grau API (óleo de motor a 4 tempos).
<Quantidade de óleo> ..0,22 L (220 mL)
NOTA:
• Se o motor não for armazenado na posição vertical, o óleo
irá circular pelo motor, o que signica que haverá excesso de
óleo na Cortadora a Gasolina ao abastecer.
• Se o óleo exceder a marca MAX, pode derramar causando
sujidade ou fumo branco.
Ponto de substituição do óleo 1 <Tampão do óleo>
Intervalo de substituição: Inicialmente, após 20 horas de
funcionamento e, depois, a cada 30 horas de funcionamento.
• Limpe a sujidade em redor do bocal de enchimento de óleo e,
de seguida, retire o tampão do óleo.
• Coloque o tampão do óleo numa superfície onde não que
sujo. Se o tampão for introduzido sujo, a circulação do óleo
pode deteriorar e as peças do motor cam gastas, o que
podem causar falhas mecânicas.
Marca MAX
Marca MIN
Óleo
O óleo é visível a partir daqui,
por isso, as marcas MAX e
MIN podem ser utilizadas para
vericar a quantidade de óleo.
