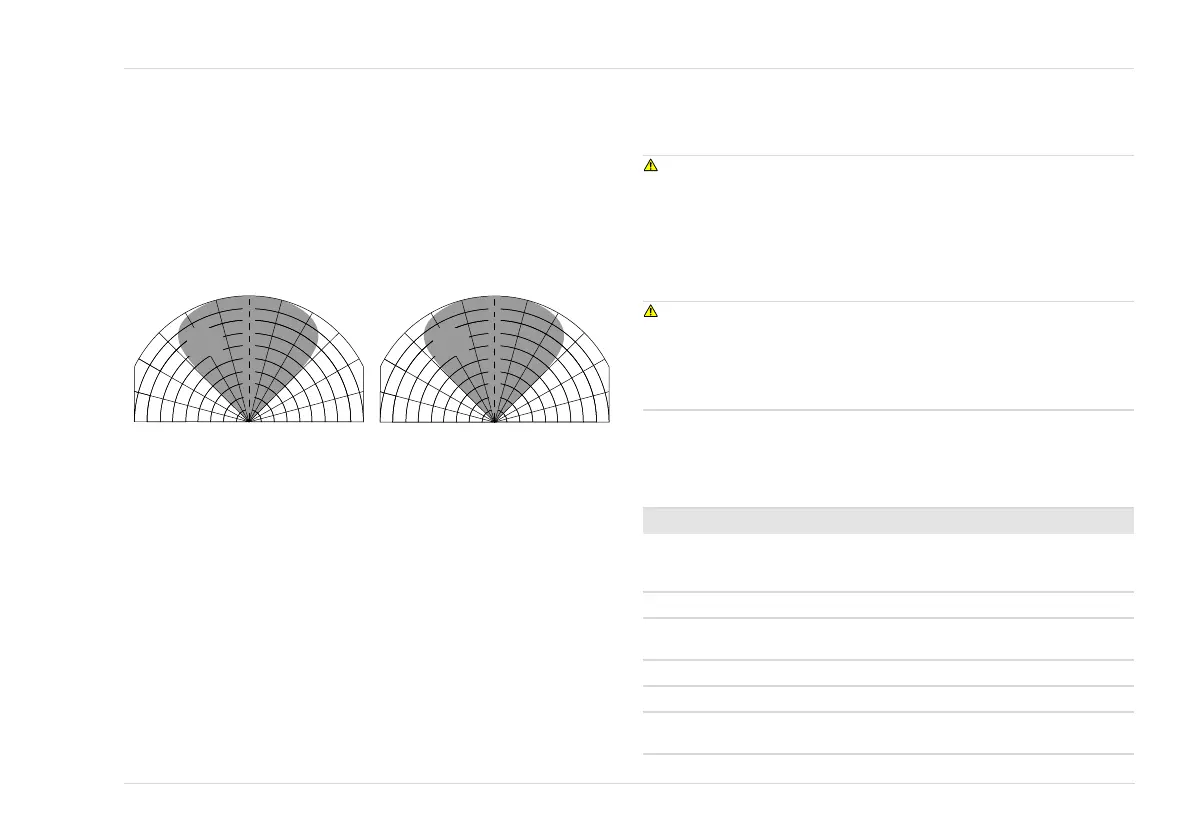

2.2.2 Поле зрения
Извещатель пламени имеет горизонтальное поле зрения 90° и
вертикальное поле зрения 90°. На рисунке ниже показано типичное поле
зрения и дальность обнаружения лотка с горящим n-гептаном площадью
0,1 м
2
при стандартной чувствительности. 100 % = 30 м
2.2.3 Расширенный контроль оптики
На лицевой панели извещателя расположены три инфракрасных
излучателя, которые излучают свет на внутреннюю и внешнюю
поверхности сапфировой линзы. Отражение ИК излучения непрерывно
контролируются извещателем, и если оно нарушается из-за загрязнения
внутри или снаружи линзы, извещатель сигнализирует о неисправности
оптики.
Для проверки оптики извещателя пламени можно также использовать
Flame Simulator Dräger FS-5000 (серийный номер
J01001 и далее).
2.2.4 Защита от взрывоопасной атмосферы
Извещатель пламени сертифицирован для использования в некоторых
потенциально взрывоопасных атмосферах (см. "Аттестации", стр. 110).
Аттестация взрывозащиты действительна только при использовании
устройства в смесях взрывоопасных газов и паров с воздухом при
атмосферных условиях. Взрывозащита недействительна при
использовании устройства в атмосферах, обогащенных кислородом.
ПРЕДУПРЕЖДЕНИЕ
Опасность взрыва!
Поврежденный пламягасящий путь может стать причиной взрыва.
Вскрытие извещателя пламени во взрывоопасной атмосфере может
вызвать взрыв.
►Не открывайте извещатель пламени во взрывоопасной атмосфере.
►Убедитесь, что пламягасящий путь извещателя пламени не поврежден
во время установки.
ПРЕДОСТЕРЕЖЕНИЕ
Опасность повреждения устройства!
Неправильная разборка извещателя пламени может привести к
повреждению устройства.
►Открывать корпус устройства разрешено только подготовленному
сервисному персоналу.
2.2.5 Индикатор состояния
Состояние извещателя пламени отображается цветом индикатора
состояния, расположенного под объективом:
50295










r
r
r
r
r
r
r



 










r
r
r
r
r
r
r



Светодиод Состояние
Постоянно ВЫКЛ. Отсутствует подача электропита-
ния/серьезная внутренняя неис-
правность
Постоянный зеленый Нормальное состояние
Мигающий зеленый Обратная полярность 24 В/0 В пост.
тока
Постоянный желтый Неисправность
Красный Тревога
Одна желтая вспышка при запуске Установлена низкая чувствитель-
ность (15 м)
