Dräger Flame 1500

42 Notice d'utilisation | Flame 1500
fr | Montage

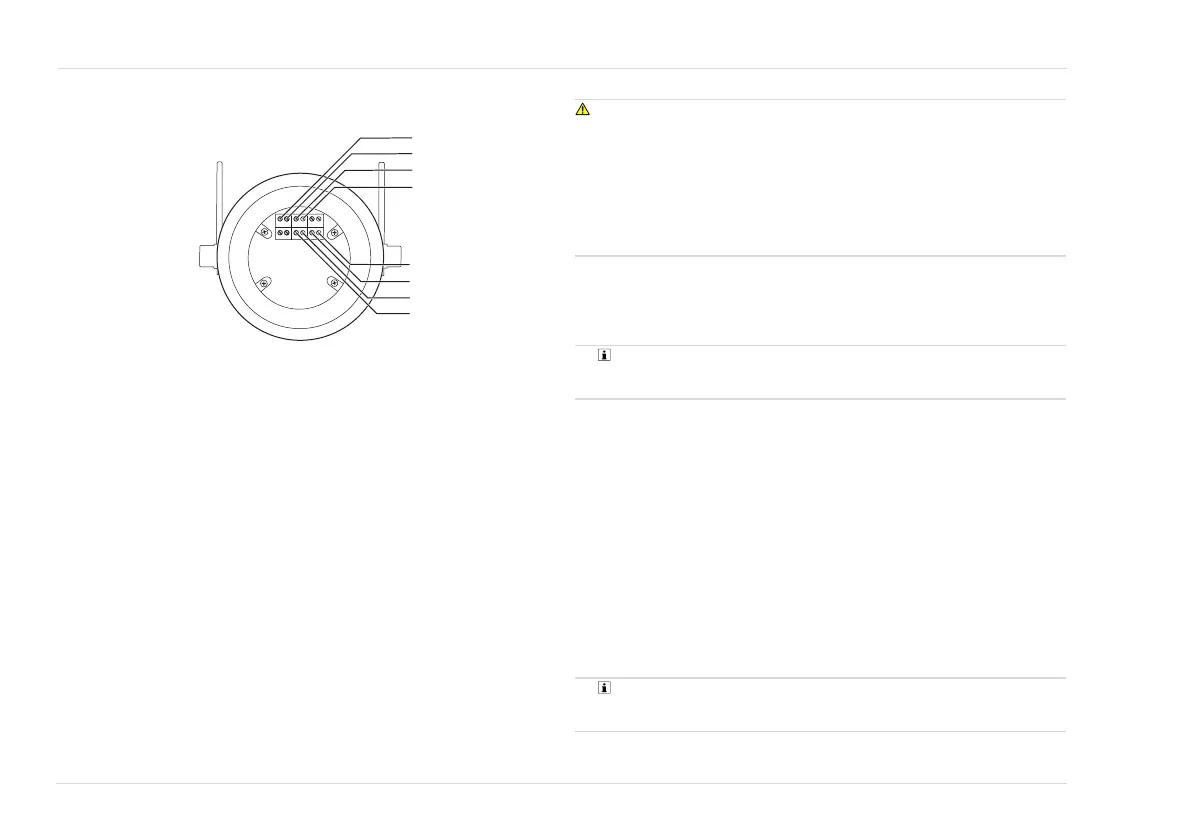

Sortie du relais (alarme et défaut)
7. Appliquez une couche uniforme de graisse résistant à l'eau et ne durcissant
pas sur la trajectoire de la flamme, à la fois sur la plaque du boîtier que sur
le boîtier lui-même.
AVERTISSEMENT
Risque d'explosion !
N'utilisez pas le détecteur de flamme si la plaque arrière du boîtier ne peut pas
être vissée au boîtier en tournant la vis d'au moins cinq tours complets. Le
détecteur n'est pas assez protégé contre les explosions (la trajectoire de la
flamme est trop courte), aussi son utilisation dans une atmosphère explosible
peut-elle entraîner une explosion.
► Le cas échéant, renvoyez le détecteur à Dräger à des fins d'enquête/de
réparation.
8. Vissez complètement la plaque arrière du boîtier sur celui-ci. Assurez-vous
que le joint torique se trouve sous la plaque et que la vis de blocage
n'interfère pas avec les filetages de la trajectoire de la flamme ou le joint
torique, ou qu'elle n'est pas vissée dedans. Fixez la plaque arrière du boîtier
à l'aide de la vis de blocage.
L'inversion de polarité entre les bornes 1 et 2 permet la communication
RS485 sur les bornes 3 et 4. Le signal RS485 peut être utilisé pour
communiquer avec le DF1500 et configurer l'appareil.
3.5 Mise en service
1. Les détecteurs qui nécessitent une maintenance / mise en service doivent
être mis hors tension et désactivés. Les détecteurs qui nécessitent d'être
ouverts doivent être isolés électriquement.
2. Assurez-vous que les dispositifs de montage du détecteur sont bien fixés et
intacts.
3. Assurez-vous que le boîtier du détecteur est intact et en bon état.
4. Assurez-vous que tous les câbles et presse-étoupe associés ne présentent
pas de défaut, sont bien fixés et intacts.
5. Nettoyez la plaque frontale du boîtier (partie externe) à l'aide d'une solution
détergente douce et d'un chiffon doux jusqu'à ce que la fenêtre soit exempte
de toute contamination. Lavez soigneusement la fenêtre à l'eau propre et
séchez-la avec un chiffon ou un mouchoir propre et non pelucheux.
Le nettoyage de la plaque frontale doit être effectué avant la mise sous
tension initiale de l'appareil. Le détecteur de flamme réalisera un calibrage
de test optique automatique lors de la mise sous tension.
50297
Broche Description
124VCC
20VCC
3 Vers la centrale incendie
4 Vers la centrale incendie
9 Résistance de fin de ligne
10 Résistance de fin de ligne
11 Résistance alarme
12 Résistance alarme








