Dräger Flame 1500

Montaje | es
Instrucciones de uso | Flame 1500 57

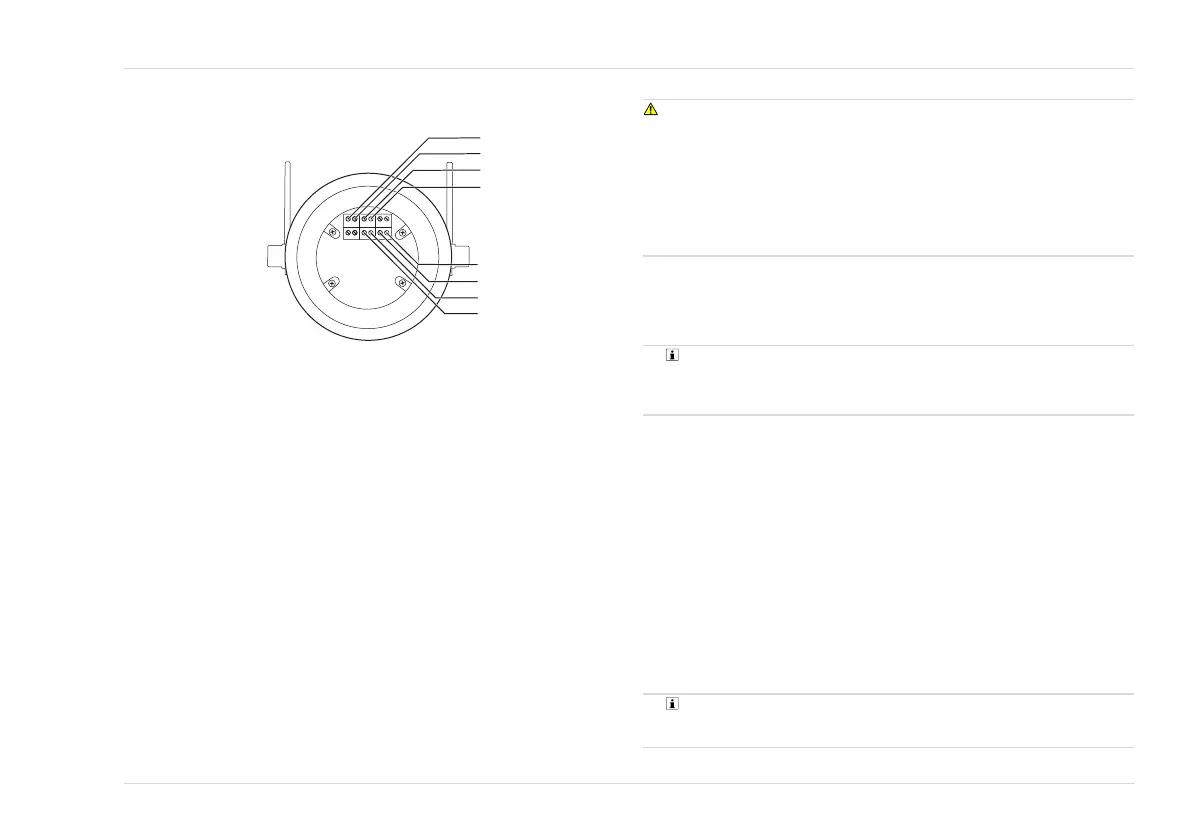

Salida de relé (alarma y avería)
7. Aplique un recubrimiento uniforme de grasa impermeable que no
endurezca en la trayectoria de la llama, tanto en la cubierta trasera de la
carcasa como en el cuerpo de la misma.
ADVERTENCIA
¡Peligro de explosión!
No utilice el detector de llama si no puede atornillar la cubierta trasera de la
carcasa al cuerpo de la misma dando cinco o más vueltas completas. El
detector no dispone de protección suficiente contra las explosiones (la
trayectoria de la llama es demasiado corta) y su uso en una atmósfera
explosiva puede ocasionar una explosión.
► De ser así, devuelva el detector a Dräger para su debida investigación y
reparación.
8. Atornille totalmente la cubierta trasera de la carcasa al cuerpo de la misma.
Asegúrese de que la junta tórica se sitúe bajo la cubierta y que el tornillo de
fijación no interfiera ni se atornille en las roscas de la trayectoria de la llama
o la junta tórica. Asegure en posición la cubierta trasera de la carcasa por
medio del tornillo de fijación.
La inversión de polaridad entre los terminales 1 y 2 permite la
comunicación RS485 en los terminales 3 y 4. La señal RS485 puede
utilizarse para establecer comunicación con el DF1500 y configurar el
dispositivo.
3.5 Puesta en servicio
1. Es necesario desconectar y restringir los detectores que deban someterse a
tareas de mantenimiento/puesta en servicio. Aquellos que deban abrirse,
antes tendrán que aislarse eléctricamente.
2. Asegúrese de que las disposiciones de montaje del detector sean seguras y
no presenten daños.
3. Confirme que la carcasa del detector esté intacta y sin daños.
4. Cerciórese de que todos los cables y prensaestopas correspondientes
estén correctamente montados, asegurados y sin daños.
5. Limpie la placa frontal de la carcasa (exterior) con una solución de
detergente y un paño suave hasta eliminar todo resto de contaminación de
la ventana. Limpie correctamente la ventana con agua limpia y séquela con
un paño o papel limpio que no suelte pelusa.
Recuerde limpiar la placa frontal antes de encender el dispositivo por
primera vez. Al encenderse, el detector de llama ejecutará una calibración
automática de prueba óptica.
50297
Pasador Descripción
124V CC
20V CC
3 Al panel de incendio
4 Al panel de incendio
9 Resistencia de fin de línea
10 Resistencia de fin de línea
11 Resistencia de alarma
12 Resistencia de alarma








