Dräger Flame 1500

36 Notice d'utilisation | Flame 1500
fr | Description

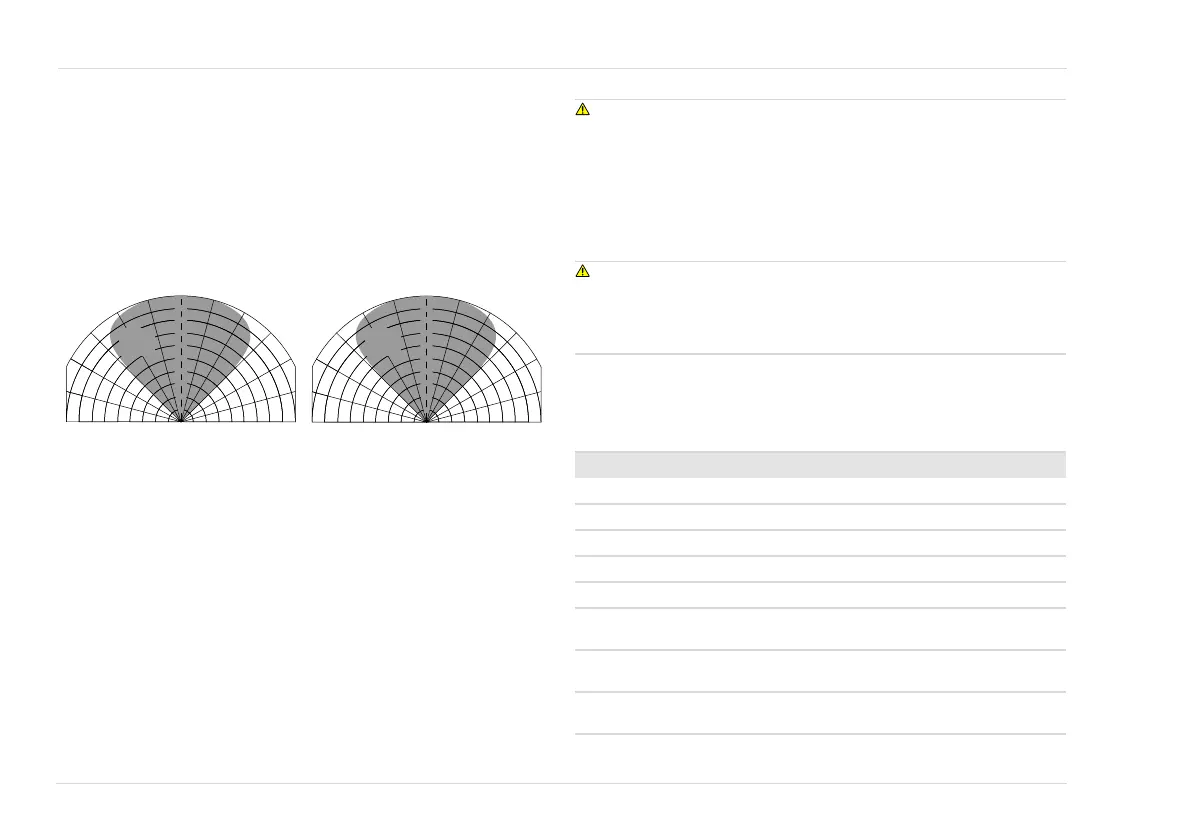

2.2.2 Champ de vision
Le détecteur de flamme a un champ de vision horizontal de 90° et un champ de
vision vertical de 90°. Le champ de vision typique et la portée de détection d'un
incendie de poêle de n-heptane de 0,1 m
2
à une sensibilité standard sont
illustrés ci-dessous. 100 % = 30 m
2.2.3 Vérification optique avancée
Trois émetteurs infrarouges situés à l'avant du détecteur diffusent de la lumière
sur les surfaces internes et externes de la lentille en saphir. Les reflets de la
lumière IR sont surveillés en continu par le détecteur et, s'ils sont perturbés par
une contamination à l'intérieur ou à l'extérieur de la lentille, le détecteur signale
un défaut optique.
Il est également possible de vérifier l'optique du détecteur de flamme à l'aide du
Flame Simulator Dräger FS-5000 (numéro de série J01001 et suivants).
2.2.4 Protection contre les atmosphères explosibles
Le détecteur de flamme est certifié pour être utilisé dans certaines atmosphères
potentiellement explosibles (Voir "Homologations", page 37). L'agrément de
protection contre les explosions est valable pour l'utilisation de l'appareil dans
des mélanges gaz/vapeur-air de gaz et vapeurs combustibles dans des
conditions atmosphériques. La protection contre les explosions n'est pas
valable pour une utilisation dans des atmosphères enrichies en oxygène.
AVERTISSEMENT
Risque d'explosion !
Une trajectoire de flamme endommagée peut entraîner une explosion.
L'ouverture du détecteur de flamme dans une atmosphère explosible peut
entraîner une explosion.
► N'ouvrez pas le détecteur de flamme en présence d'une atmosphère
explosible.
► Lors de l'installation, assurez-vous que la trajectoire de flamme du détecteur
de flamme n'est pas endommagée.
ATTENTION
Risque d'endommager l'appareil !
Un démontage incorrect du détecteur de flamme peut endommager l'appareil.
► Seul du personnel d'entretien correctement formé a le droit d'ouvrir le
boîtier.
2.2.5 Indicateur d'état
L'état du détecteur de flamme est indiqué par la couleur d'une LED d'état située
sous la lentille :
50295










r
r
r
r
r
r
r
'LVWDQFH
GHG«WHFWLRQ
HQ
&KDPSGHYLVLRQKRUL]RQWDO &KDPSGHYLVLRQYHUWLFDO










r
r
r
r
r
r
r
'LVWDQFH
GHG«WHFWLRQ
HQ
LED État
Éteint fixe Hors tension/Défaut interne majeur
Vert fixe En fonctionnement
Vert clignotant Polarité inversée 24 V/0 VCC
Jaune fixe Défaut
Rouge Alarme
Un clignotement jaune au démarrage Paramétrage en sensibilité basse
(15 m)
Deux clignotements jaunes au démar-
rage
Paramétrage en sensibilité standard
(30 m)
Trois clignotements jaunes au démar-
rage
Paramétrage en sensibilité élevée
(60 m)
