40 Notice d'utilisation | Flame 1500
fr | Montage

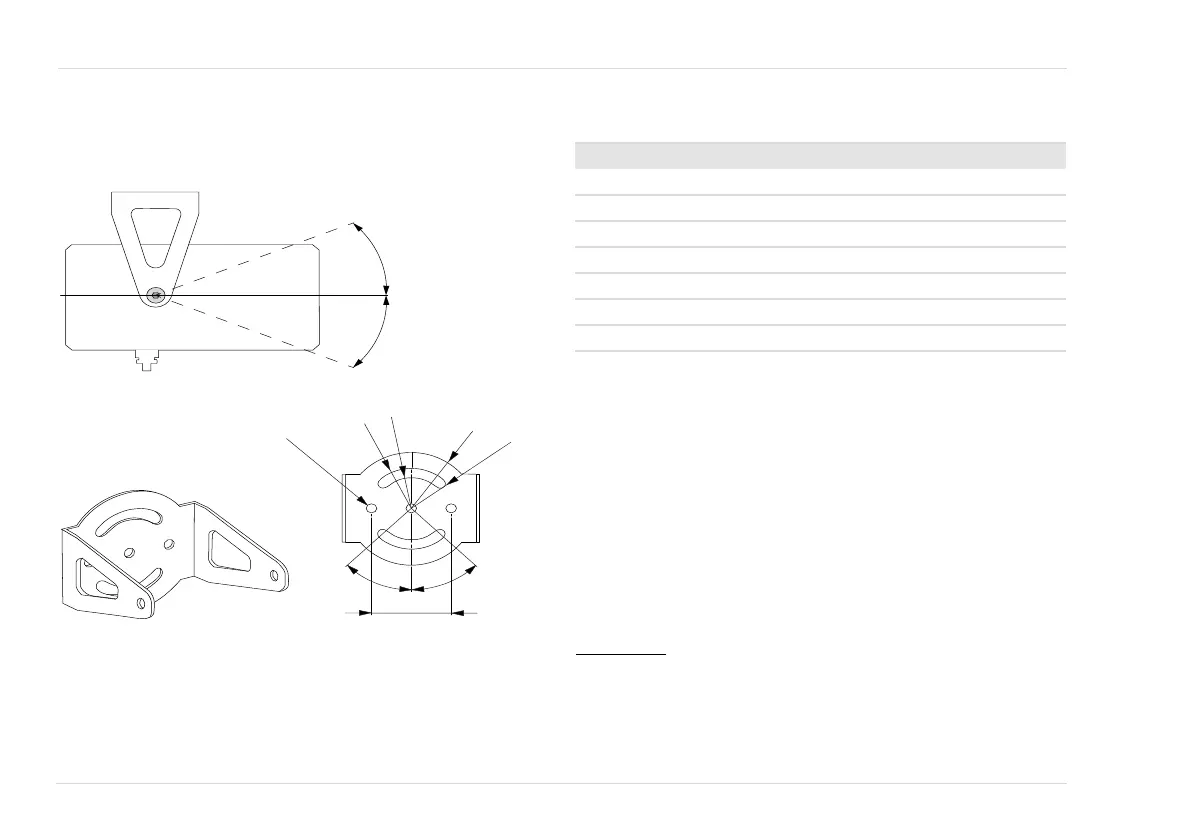

3. Orientez le détecteur de flamme de manière à ce qu'il offre la couverture
voulue, puis fixez-le en place. Assurez-vous qu'il est orienté de manière à
ce que la LED d'état et le goujon de mise à la terre se trouvent directement
sous la lentille.
3.4.2 Installation électrique - informations générales
Le détecteur de flamme peut fonctionner grâce à une terminaison à 3 ou 4 fils et
dispose de deux types d'alarmes disponibles simultanément :
–0-20mA
– Relais (alarme et défaut)
Remarques :
– La tolérance des sorties ci-dessus est de +/-0,3 mA avec une résistance de
boucle maximale de 500 ohms.
– Des valeurs de 0 - 20 mA supplémentaires sont configurables et doivent
être spécifiées si nécessaire lors de la commande. Le signal de défaut
optique peut être configuré à 2 mA plutôt qu'à 1,5 mA, et le signal d'alarme
peut être augmenté à 20 mA.
1)
– Un protocole HART
®
7 est superposé au signal de 0 - 20 mA afin de donner
accès à des informations de diagnostic supplémentaires.
L'illustration suivante montre les connexions internes des contacts et des
cavaliers du relais d'alarme et de défaut. Pour plus de clarté, chaque connexion
sur le terrain est également indiquée sur cette illustration.
Les résistances de fin de ligne et d'alarme doivent être calculées en fonction
des exigences du système de contrôle.
50290
5
5
5
5D\RQ
FRPSOHW
bPPSRVLWLRQV
r
r
bPP
r
r
r
Événement Sortie (en mA)
Défaut puissance/détecteur 0
Défaut de tension d'alimentation faible 1
Défaut optique 1,5
Bon état de fonctionnement 4
Alarme 18
*Alarme aux - configurable 20
Hors plage 21
1) Le détecteur de flamme peut être configuré en usine avec un délai de l'alarme auxiliaire (20 mA)
compris entre 0 s et 10 s par incréments de 1 s au-dessus et en dessous des temps de réponse
normaux du signal d'alarme de 18 mA. Si le signal d'alarme auxiliaire est différé, le signal
d'alarme de 18 mA précédera le signal de 20 mA, entraînant ainsi les temps de réponse nor-
maux, tels que testés par Factory Mutual selon FM3260. Si le signal d'alarme de 20 mA est dif-
féré, il sera considéré comme un niveau d'alarme auxiliaire.
