nl | Beschrijving

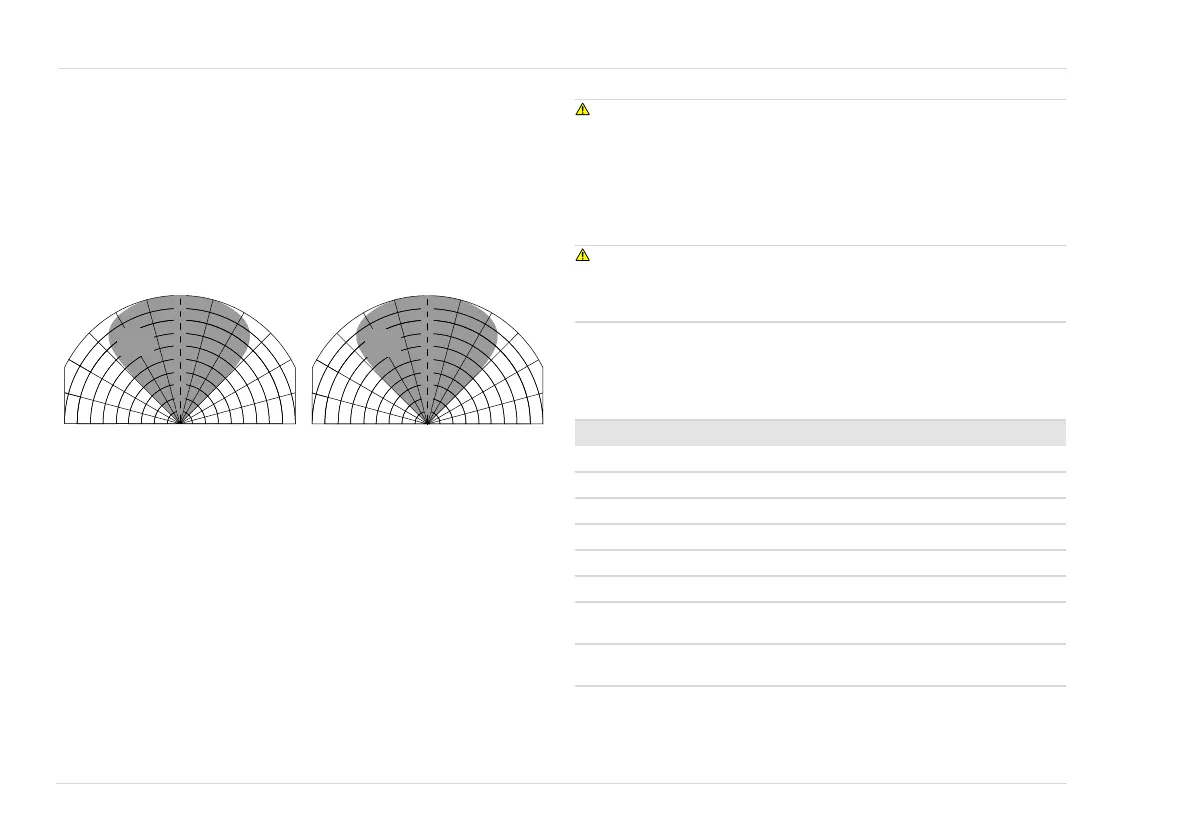

2.2.2 Zichtveld
De vlamdetector heeft een horizontaal zichtveld van 90° en een verticaal
zichtveld van 90°. Het typische zichtveld en detectiebereik van een n-heptaan
panbrand van 0,1 m
2
bij standaardgevoeligheid wordt hieronder geïllustreerd.
100 % = 30 m
2.2.3 Geavanceerde optische verificatie
Op het paneel van de detector bevinden zich drie infrarooddetectoren die licht
uitstralen op de interne en externe oppervlakken van de saffieren lens. De
weerkaatsingen van het infrarode licht worden constant bewaakt door de
detector. Indien ze worden verstoord door vervuiling aan de binnenkant of de
buitenkant van de lens, meldt de detector een optische storing.
De optica van de vlamdetector kan eveneens worden gecontroleerd met behulp
van de Dräger FS-5000 vlamsimulator (serienummer J01001 en hoger).
2.2.4 Explosieveiligheid
De vlamdetector is gecertificeerd voor gebruik in een aantal explosiegevaarlijke
omgevingen (zie "Goedkeuringen", pagina 81). De
explosieveiligheidsgoedkeuring is geldig voor het gebruik van het apparaat in
omgevingen waar mengsels van lucht en brandbare gassen en dampen
aanwezig zijn onder atmosferische omstandigheden. De explosieveiligheid
geldt niet voor gebruik in met zuurstof verrijkte omgevingen.
WAARSCHUWING
Explosiegevaar!
Een beschadigde vlamweg kan tot een explosie leiden. Het openen van de
vlamdetector in een explosiegevaarlijke omgeving kan een explosie
veroorzaken.
► De vlamdetector niet openen in een explosiegevaarlijke omgeving.
► Ervoor zorgen dat de vlamweg van de vlamdetector niet wordt beschadigd
tijdens de installatie.
VOORZICHTIG
Risico op beschadiging van het apparaat!
Een onjuiste demontage van de vlamdetector kan het apparaat beschadigen.
► Alleen correct opgeleid onderhoudspersoneel mag de behuizing openen.
2.2.5 Statusaanduiding
De status van de vlamdetector wordt aangeduid door de kleur van een status-
LED onder de lens:
50295
r
r
r
r
r
r
r
'HWHFWLH
DIVWDQG
LQ
+RUL]RQWDDO]LFKWYHOG 9HUWLFDDO]LFKWYHOG
r
r
r
r
r
r
r
'HWHFWLH
DIVWDQG
LQ
LED Status
Permanent UIT Geen stroom/ernstige interne storing
Brandt permanent groen Apparaat functioneert correct
Knippert groen 24 V/0 Vdc polariteit omgekeerd
Brandt permanent geel Storing
Rood Alarm
Knippert één maal geel bij opstart Ingesteld op lage gevoeligheid (15 m)
Knippert twee maal geel bij opstart Ingesteld op standaard gevoeligheid
(30 m)
Knippert drie maal geel bij opstart ingesteld op hoge gevoeligheid
(60 m)
