3. Orienter flammedetektoren slik at den gir ønsket dekning og fest den godt
på plass. Påse at den er innrettet slik at status-LED og jordbolt sitter rett
under linsen.
3.4.2 Elektrisk installasjon – generell informasjon
Flammedetektoren kan drives via en standard 3- eller 4-tråds terminal og har to
typer alarmutganger tilgjengelig samtidig:
– 0–20 mA
– relé (alarm og feil)
Kommentarer:
– Toleransen for utgangseffektene angitt ovenfor er +/-0,3 mA strøm med en
maksimal kretsmotstand på 500 ohm.
– Ekstra verdier på 0–20 mA kan konfigureres og må spesifiseres ved
bestilling, om slike trengs. Det optiske feilsignalet kan konfigureres til 2 mA i
stedet for 1,5 mA, og alarmsignalet kan økes til 20 mA.
1)
– 0–20 mA-signalet har HART
®
7-protokollen overlagt for å gi tilgang til mer
diagnoseinformasjon.
Den følgende illustrasjonen viser de interne koblingene for alarm- og
feilrelékontakter og jumpere. Hver feltkobling vises også i denne illustrasjonen
for bedre oversikt.
Sluttlinje- og alarmmotstandene skal beregnes basert på kravene til
kontrollsystemet.

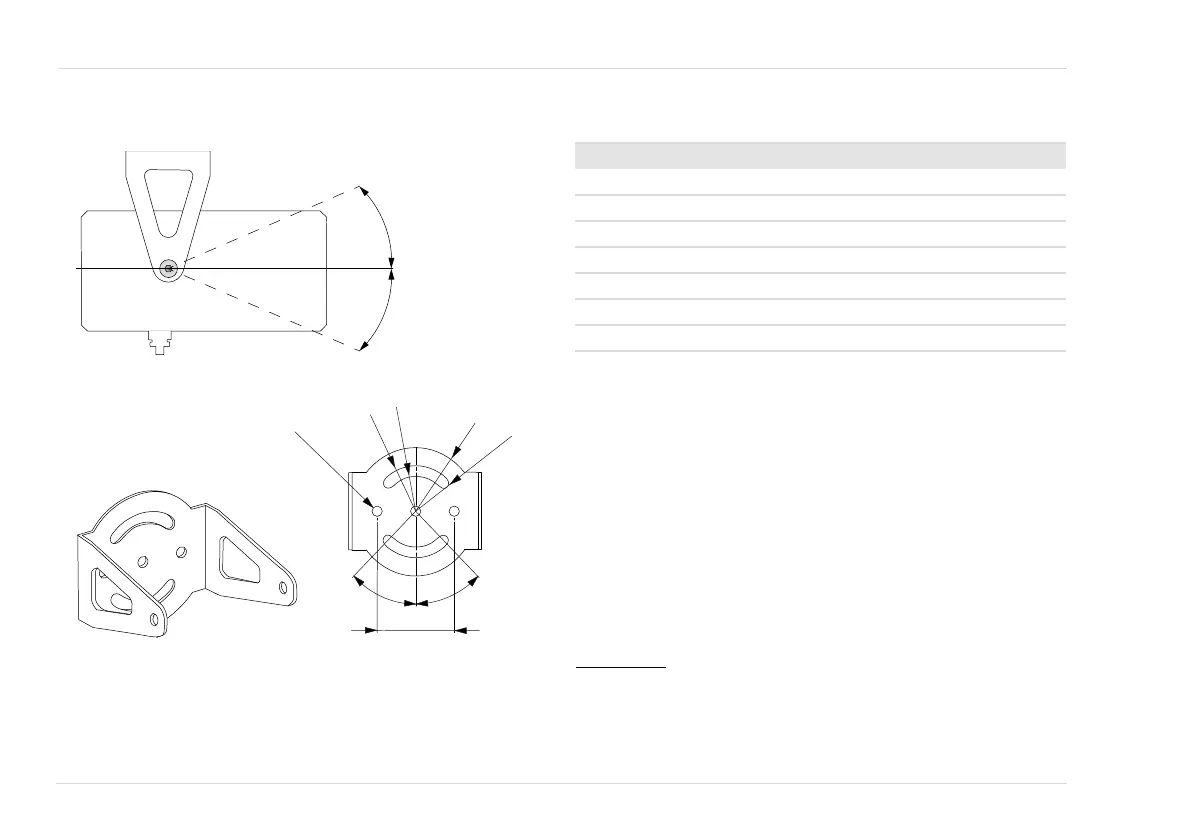

50290
5
5
5
)XOO
UDGLXV
bPPSRVLVMRQHU
r
r
bPP
r
r
r
Hendelse Utgangseffekt (i mA)
Strøm-/detektorfeil 0
Lav elektrisk spenning-feil 1
Optisk feil 1,5
Tilstand 4
Alarm 18
*Hjelpealarm – kan konfigureres 20
Over område 21
1) Flammedetektoren kan fabrikkonfigureres med en hjelpealarmforsinkelse (20 mA) på mellom 0 s
og 10 s i trinn på 1 s over den normale responstiden for 18 mA-alarmsignalet. Hvis hjelpealarm-
signalet er forsinket vil 18 mA-alarmsignalet komme før 20 mA-signalet, hvilket gir de normale
responstidene som testet av Factory Mutual iht. FM3260. Hvis 20 mA-alarmsignalet er forsinket,
anses det som et hjelpealarmnivå.
