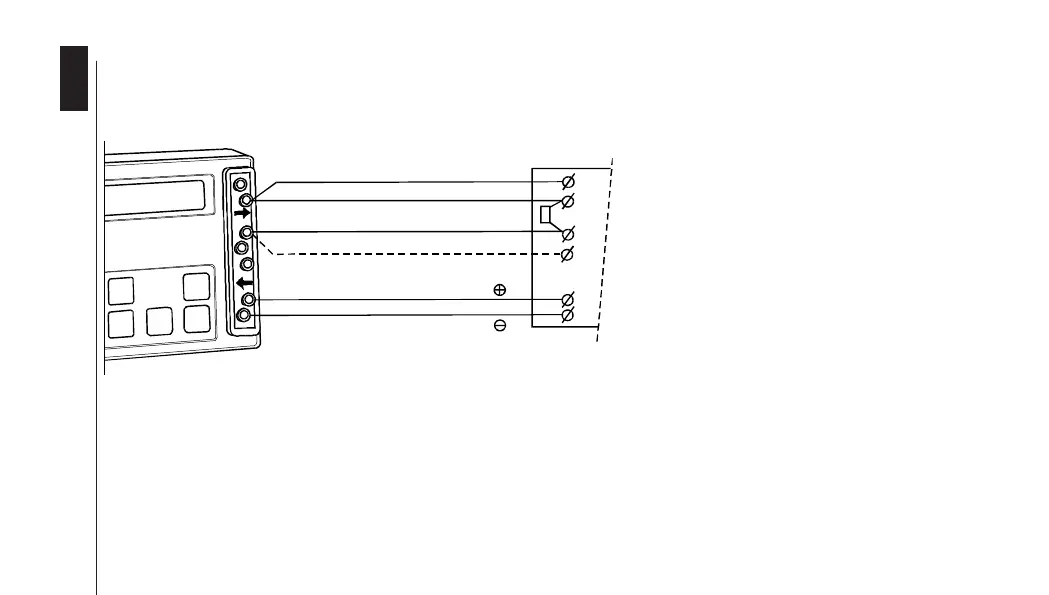

Diagram 5
RTD's transmitter calibration
Diagramm 5
Widerstandsthermometer-
Transmitter Kalibration
Diagramme 5
Étalonnage de transmetteur RTD
Transmitter alarm recorder controller control
system etc.
NOTE:
Transmitter must be isolated for use with TRX-IS
Transmitter Alarm Schreiber Regler Regelsystem
usw.
NOTIZ:
Der Transmitter muß für das Arbeiten mit dem
TRX-IS galvanisch getrennt sein
Enregistreur d’alarme de transmetteur, système de
régulation, etc.
NOTA:
Le transmetteur doit être isolé dans le cas
du TRX-IS
4-20mA
Terminal block in position for
OHMS/RTD's, applicable diagram
at right hand side
OHM/Widerstandsthermometer
Simulation/3-Leiter Anschlußblock in
Position für OHM/RTD's zuständiges
Diagramm rechtsseitig
Bornier en position pour Ohms/RTD.
Schéma applicable à droite.
