Druck TRX - Page 71

Unomat/TRXhb/TRXhb
70

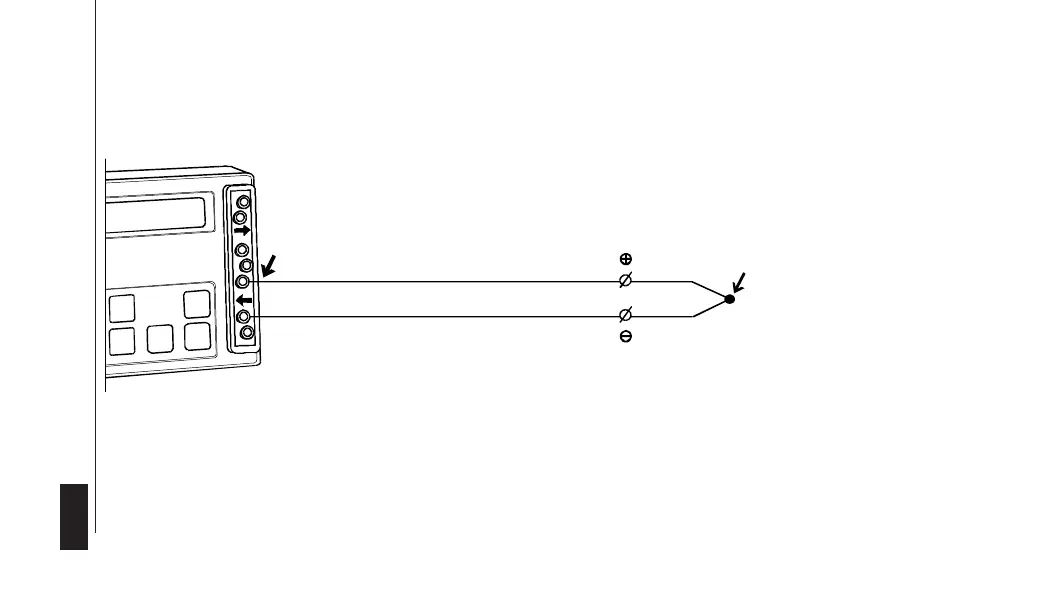

Diagram 6
Thermocouple measurement with
compensation wires/automatic
CJ-compensation
Diagramm 6
Thermoelement Messung mit
Kompensationsleitungen/
automatische CJ-Compensation
Diagramme 6
Mesure thermocouple avec fils
de compensation/compensation
automatique soudure froide
Cold junction/Vergleichsstelle/Soudure froide
Hot junction
Meßstelle
Soudure chaude
Terminal block in position for TC,
mV and Volts applicable diagram
at right hand side
Anschlußblock in Position für TC,
mV und Volt zuständige diagramm
rechtsseitig
Bornier en position pour
thermocouples, mV et Volts
diagramme applicable à droite
