79
Unomat/trxhb/trxhb

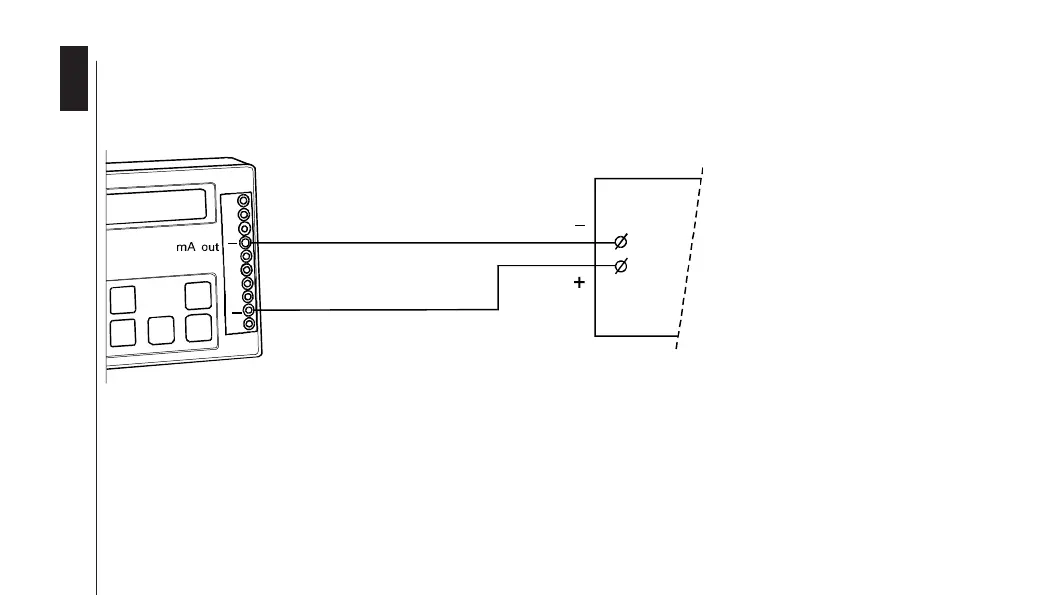

Diagram 15
4-20 mA 2-wire transmitter simulation
without current read-out
Diagramm 15
4-20 mA 2-Leiter Transmitter
Simulation ohne Anzeige des
Ausgangsstromes
Diagramme 15
4-20 mA simulation capteur deux fils
sans lecture courant
Terminal block not installed Bornier non installé
Anschlußblock ist nicht installiert
Receiver input
Empfänger Eingang
Entrée transmetteur 2-fils
Rmax. 900 Ohm (TRX-IS Rmax 600 Ω)
