DSC GS2060 - Programmation du PC1616;1832;1864; Défauts de Communicator Affichés Sur un Panneau PC1616;1832;1864

18
c. Sur le clavier, entrez [*][8][Code installateur] [382] et vérifiez que Toggle Option [5] est bien ON (module GPRS/Ethernet
activé).
NOTE : L'initialisation peut prendre plusieurs minutes. Les témoins LED rouge et jaune doivent clignoter ensemble
pendant l'initialisation. Ne quittez pas l'installation tant que les témoins LED rouge et jaune n'ont pas cessé de
clignoter. (Si seul le témoin LED jaune clignote, c'est qu'il y a un problème sur le Communicator et les témoins LED
verts ne sont pas valides pour le test d'emplacement du Communicator). Corrigez le problème avant de poursuivre.
(Voir Tableau 7 pour une aide au dépannage).
5. Effectuez le Test d'emplacement de Communicator en page 20.
Programmation du PC1616/1832/1864
Procédez comme suit pour vous assurer que le Communicator et le panneau fonctionnent ensemble comme prévu.
Ces sections doivent être programmées par le clavier du panneau. Entrez [*][8][Code installateur][Numéro de section]. Notez les
valeurs modifiées par rapport à leurs valeurs par défaut, dans les Fiches appropriées pour le panneau ou le Communicator.
NOTE : La bascule est activée quand le numéro est affiché. La bascule est désactivée quand le numéro n'est pas affiché.
(par exemple, [1
--- 5 --- ], les options de bascule 1 et 5 sont ON, toutes les autres sont OFF). Appuyez sur le nombre au
clavier pour basculer ON/OFF.
1. Dans la Section [167], programmez 060 (secondes).
2. Dans les Sections [301], [302] et [303], programmez le numéro de téléphone de la station centrale à utiliser pour le
Communicator GPRS/Ethernet. Les entrées valables sont :
a. Un numéro de téléphone valable ; les signaux seront transmis à la station centrale par le réseau RTC (réseau téléphonique
commuté).
b. DCAA (Récepteur 0) ; les signaux seront routés vers les récepteurs GPRS/Ethernet 1 – 4 selon la programmation de la
Section [006].
c. La section [301] définit le réseau de communication principal, et peut être configurée comme routage RTC ou
Communicator. La Section de panneau [302] est redondante, et la Section [303] est le numéro de téléphone de secours
pour la Section [301].
NOTE : Le chiffre de tête « D » du numéro de téléphone (détection de tonalité de numérotation) est préprogrammé.
3. Dans la Section [350], programmez le format de communication sous forme Contact ID (03) ou SIA FSK (04).
NOTE : Si un des numéros de téléphone du panneau doit être en DCAA, cette section doit être à [04].
4. Dans les Sections [351] – [376], programmez les options de sens d'appel du Communicator. Consultez le Manuel d'installation
du panneau pour le détail des options.
5. Dans la Section [382], assurez-vous que Toggle Option [5], « module GPRS/Ethernet activé » est ON. Si cette option est OFF, le
témoin LED jaune d'état indique « Problème de supervision de panneau » (2 éclairs) et il est impossible de programmer
l'appareil par le câble PC-Link.
6. Dans la Section [401] passez Toggle Option [1] « Downloading Answer Enable » à ON pour pouvoir effectuer la session de
panneau DLS par GPRS ou Ethernet.
NOTE : Avant de quitter les lieux, l'installateur doit vérifier tous les réseaux de communication programmés.
Consultez la section Fiches de programmation [901] pour envoyer une transmission de test immédiate.
Défauts de Communicator affichés sur un panneau PC1616/1832/1864
Le défaut système général est le seul défaut qui peut apparaître sur le clavier LCD lorsqu'un Communicator le subit sur le panneau
PC1616/1832/1864. Pour plus d'informations sur le défaut sur le module Communicator, consultez le tampon d'événements du
panneau. L'entrée de journal afficheDéfaut ou Retour pour chaque événement.
• Défaut/Retour du réseau T-Link : Cette entrée de journal survient dans les conditions de défaut suivantes : Défaut
verrouillage de carte SIM, Défaut GSM, Défaut Ethernet ou Défaut de configuration Connect 24.
• Défaut/Retour de récepteur T-Link : Cette entrée de journal survient dans les conditions de défaut suivantes : Défaut
récepteur non disponible, Défaut de supervision de récepteur ou Défaut FTC.

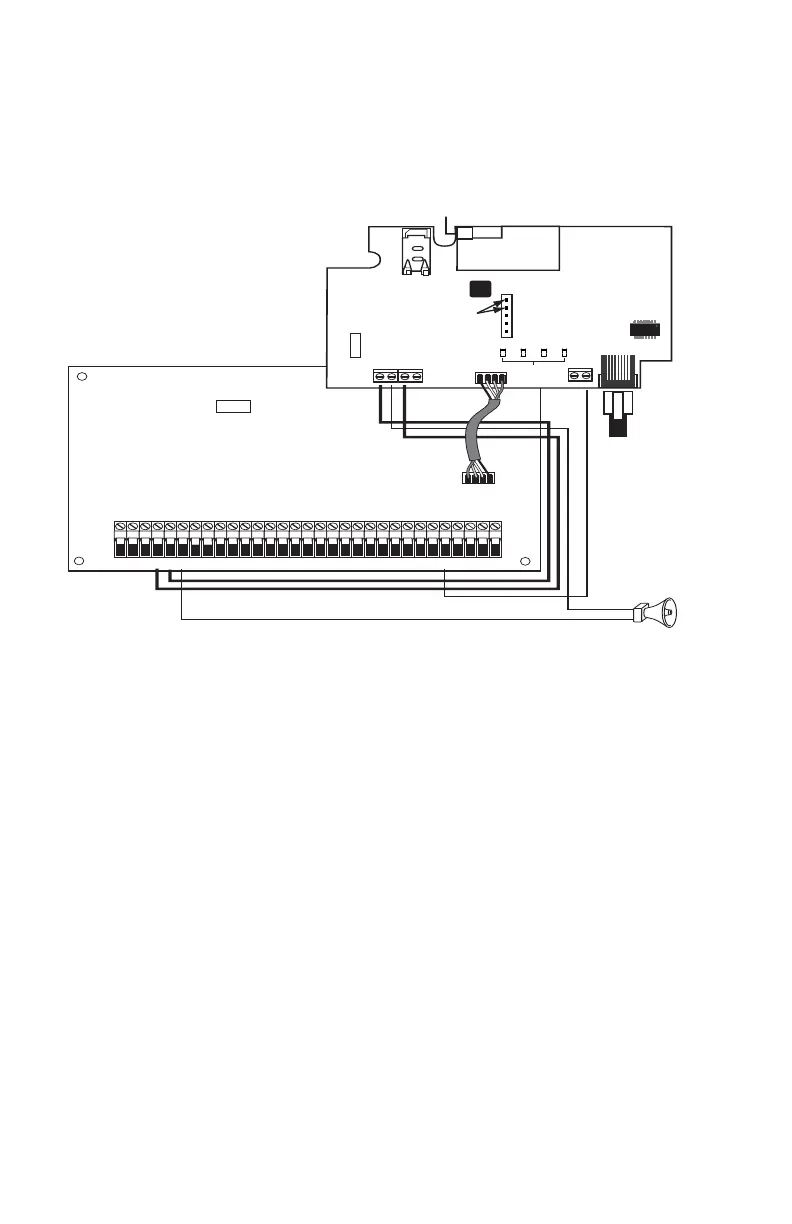

Figure 3 Schéma de câblage GS2060/TL260GS
DG009345
AUDIO/DÉFAUT
DSC
UA557
PC-LINK
PC-LINK
GND
PWR PWR GND GND
SHLD
TL260GS/GS2060
AC AC RED BLK YEL GRN Z1 COM Z2 Z3 COM Z4 Z5 COM Z6 Z7 COM Z8
A UX+ BELL+
A UX-
BELL-
PGM1 PGM3
EGND
TI PT -1
PGM2 PGM4
RING R- 1
PC1616/1832/1864
Radio
Support
de carte SIM
+
-
AVERTISSEMENT ! Tous les branc hements
vers le module TL260GS/G S2060 sont limités
en puissance. Ne pas faire passer de câblage
par-dessus les circuits imprimés. Laisser au
moins une séparation de 1" (25,4 mm) entre
le circuit imprimé et le câblage. Une
séparation d'au minimum 1/4" (7 mm) doit
être maintenue en tous points entre les
câblages de puissanc e limitée et de
puissance non limitée.
UA503
NOTE : Pour plus de détails, consulter
le Manuel d'installation du panneau de
contrôle, réf 29007359.
1
1
CON 4
Voir instructions de
câblage PC-Link
ci-dessous
Vers antenne
externe
Connexion réseau
(seulement pour le modèle
TL260GS) N'utiliser que du
câble CAT5 (300 pi/100 m
maxi) Supervisé
Valeur nominales d'entrée
(depuis sortie Bell)
11,1 V – 12,6 V
CC
100 mA en veille
400 mA en alarme
Exigences minimales
d'alimentation du
panneau DSC
Transformateur 16 V
CA 40 VA
Batterie12 V CC 7 Ah
LED de
cobertura
Défaut de
conguration
du module
