GS3125/GS3105 33
SS
SS
S

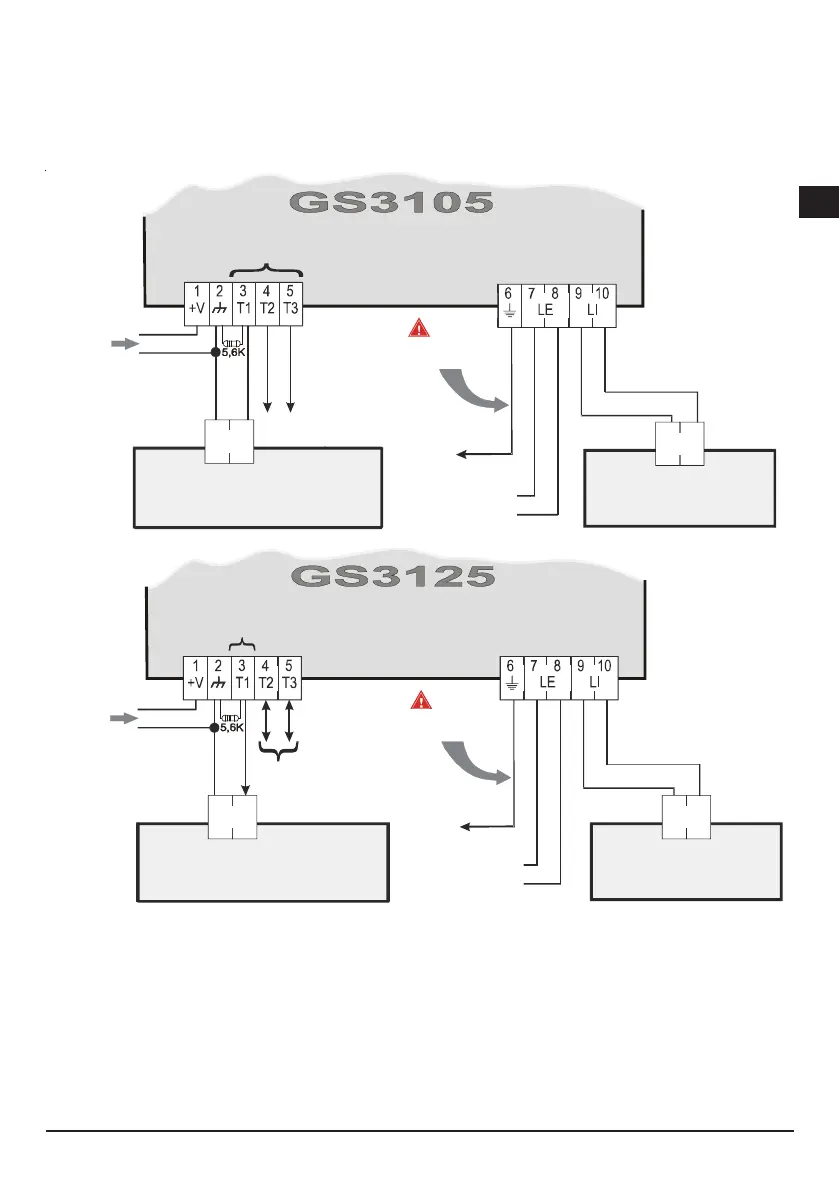

Fig. 3 - GS3105 och GS3125 inkoppling. Kontrollera noggrannt alla anslutningar innan enheten spänningsätts, vid
felaktig inkoppling kan permanent skada uppstå och eneheten blir obrukbar.
Jordanslutning
Ansluts till första
telefonjacket
Spänning
10 - 27.6 Vdc
Transistorutgångar
Exempel
på inkoppling
FÄRDIGSTÄLL ALLA
INKOPPLINGAR, FÄST
ANTENNEN OCH
MONTERA SIMKORTET
INNAN SPÄNNINGSÄTTNING
FÄRDIGSTÄLL ALLA
INKOPPLINGAR, FÄST
ANTENNEN OCH
MONTERA SIMKORTET
INNAN SPÄNNINGSÄTTNING
Spänning
10 - 27.6 Vdc
Används
normalt inte
Z6Com
TIP
RNG
Exemplet visar en enkelbalanserad inkoppling till
sektionsingång, vid larm kortsluts denna slinga.
Balanseringsmotstånd krävs. För inkoppling till
dubbelbalanserad sektionsingång, ändra utgången
till normalt sluten (NC) i programvaran.
DSC Centralapparat
DSC Centralapparat
Exemplet visar en enkelbalanserad inkoppling till
sektionsingång, vid larm kortsluts denna slinga.
Balanseringsmotstånd krävs. För inkoppling till
dubbelbalanserad sektionsingång, ändra utgången
till normalt sluten (NC) i programvaran.
Ansluts till första
telefonjacket
Jordanslutning
Används
normalt inte
TIP
RNGZ6Com
Inkopplingsexempel när T1
används som en felutgång
T1, T2 och T3 kan
programmeras som
in- eller utgångar
