GS3125/GS3105 53
II
II
I
7. Inserire la SIM-CARD [8] nel porta-SIM [6], come indicato dalla freccia, con i contatti verso il basso (vedere la Figura 1).
!!
!!
! Il PIN della SIM-CARD deve essere disabilitato prima del suo inserimento nel Comunicatore.
8. Controllare all’accensione che tutti i LED verdi lampeggino, in questo stato il dispositivo si trova nella fase di inizializzazione.
9. Controllare l’intensità del segnale:
– assicurarsi che almeno un LED verde si accenda; tutti i LED verdi accesi indicano una copertura ottimale;
– se i LED verdi sono spenti, l’intensità del segnale NON è sufficiente; cambiare la posizione dell’antenna fino a quando non si
ottiene un’intensità accettabile, almeno un LED verde acceso.
10. Chiudere il coperchio della Centrale.
Collegare l’alimentazione e i circuiti telefonici solo dopo che il Comunicatore è stato fissato ed è stato collegato al
circuito di terra dell’edificio.
!!
!!
! Prima di inserire o rimuovere la SIM CARD, assicurarsi che il Comunicatore NON sia alimentato.
ANT-EU Antenna remota
Per il montaggio dell’antenna remota ANT-EU da esterno fare riferimento alle istruzioni fornite con il prodotto. L’ANT-EU è utile per fornire
al Comunicatore un campo GSM di maggiore intensità.
GS3105-BA, GS3125-BA o GS3100-BX
Vedere figura 1.
1. Segnare la posizione dei fori [19] per il fissaggio a muro del fondo metallico [17].
2. Praticare sul muro i fori nei punti segnati.
3. Inserire i 4 supporti scheda [16] nei fori sul fondo metallico [27].
4. Passare i cavi per i collegamenti attraverso l’apertura sul fondo [22].
5. Fissare il fondo metallico al muro tramite i tasselli (non forniti).
!!
!!
! Fare attenzione a non danneggiare fili o tubazioni sottotraccia.

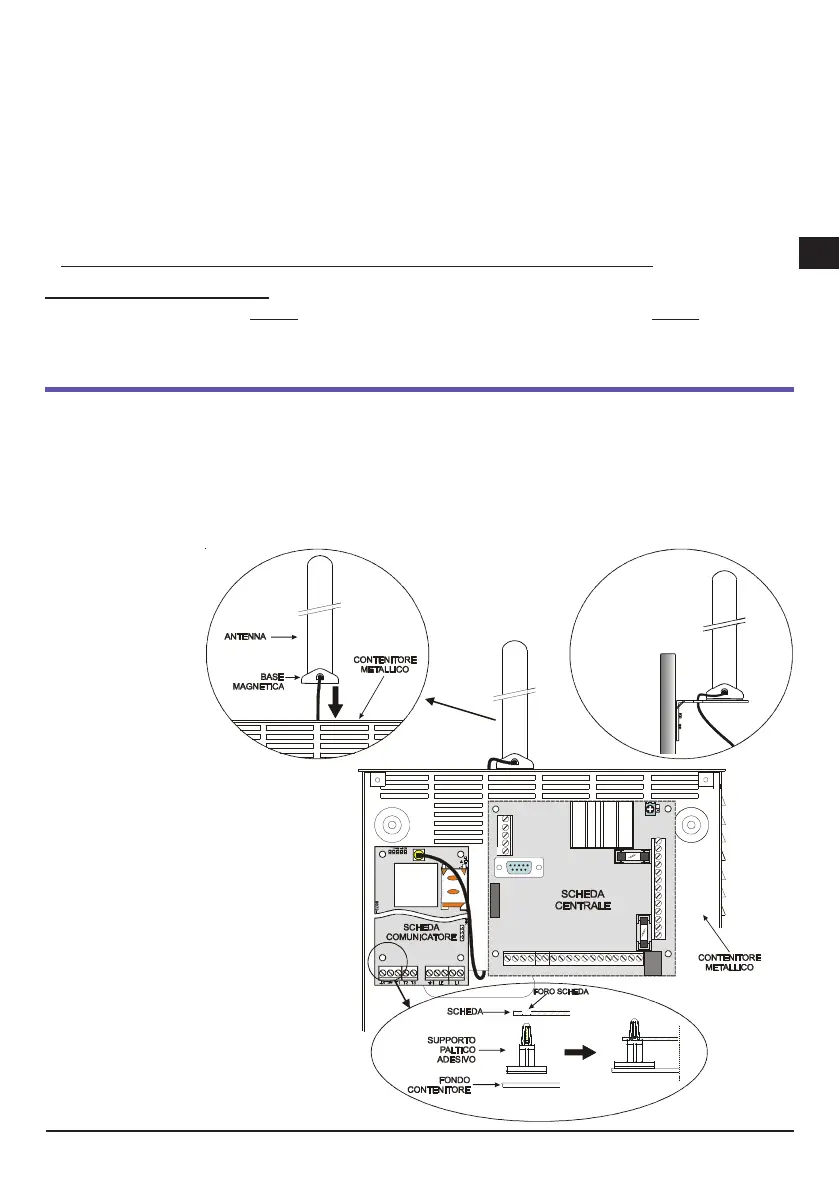

Fig. 2 - Montaggio scheda all’interno della centrale.
51
96
a)
